중국에 본사를 둔 저명한 공급 업체 인 CNKEEYA는 XGN66-12KV 스위치 기어가 대표적인 예로두고 고품질 전기 솔루션을 제공하는 것으로 유명합니다. CNKEEYA는 업계의 핵심 업체로서 품질 및 혁신의 표준을 계속 설정하여 고객에게 전기 인프라 요구에 대한 최첨단 솔루션을 제공합니다.
고품질 전기 솔루션의 영역에서 중국에 본사를 둔 Keeya는 고급 XGN66-12KV 스위치 기어 (Switch Gear)로 예시 된 평판이 좋은 공급 업체로 두드러집니다. 정밀도로 설계되고 엄격한 품질 표준을 준수하는이 스위치 기어는 현장의 우수성에 대한 Keeya의 약속을 반영합니다. XGN66 시리즈는 최첨단 기술과 우수한 장인 정신을 보여 주므로 전기 유통 시스템에 안정적인 선택이됩니다. Keeya는 업계의 핵심 업체로서 최첨단 스위치 기어 솔루션으로 전력 인프라의 발전에 계속 기여하여 다양한 응용 프로그램에서 효율적이고 신뢰할 수있는 성능을 보장합니다.

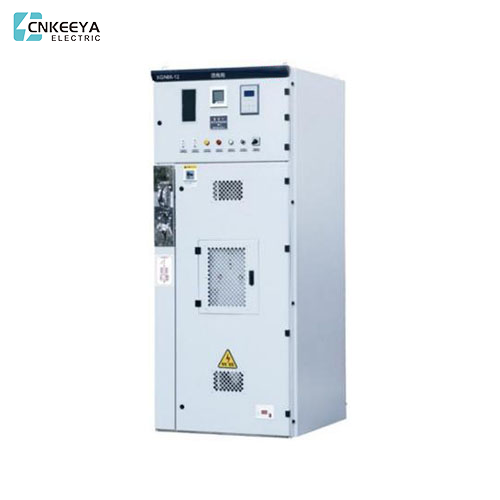

XGN66-12 박스 타입 고정 된 폐쇄 스위치 기어 (S 스위치 기어에 참조)는 전기 에너지를 수신하고 배포하는 장치로서 3.6 ~ 12kV 3 상 AC 50Hz 시스템에 적합하며, 빈번한 작동 장소 및 오일 스위치가 장착 된 스위치 기어의 재구성에 사용됩니다. 버스 시스템은 단일 버스 시스템 및 단일 버스 섹션 시스템으로 구성됩니다.
● 주변 온도 : 최대 + 40 ° 100, 최소 -15 ° 100;
● 고도 : 1000m 이하;
● 고도 : 1000m 이하;
● 상대 습도 : 일일 평균 95%이하, 월 평균 90%를 초과하지 않습니다.
● 지진 크기 : 8 이하;
● 사전 또는 폭발 위험, 심각한 오염, 화학적 부식 및 폭력적인 진동이없는 대신.
|
아니요. |
목 |
단위 |
기술적 능력 |
|
1 |
정격 전압 |
KV |
3.6,7.2,12 |
|
2 |
정격 전류 |
A |
630,1250 |
|
3 |
정격 단락 차단 전류 |
그만큼 |
20,25,31.5 |
|
4 |
정격 단락 폐쇄 전류 |
그만큼 |
50,63,80, |
|
5 |
정격 짧은 시간 견해 현재 (4S 유효 값) |
그만큼 |
20,25,31.5, |
|
6 |
) 정격 피크 견해 전류 (피크) |
그만큼 |
50,63,80, |
|
7 |
1 분 전력 주파수 견실 전압 |
KV |
42 |
|
8 |
번개 충동 견해 전압 |
KV |
75 |
|
9 |
1 분 전력 주파수 보조 회로의 전압을 견딜 수 있습니다 |
KV |
2 |
|
10 |
보호 수준 |
|
P3X |
|
11 |
개요 크기 (케이블 아울렛 W × DXH) |
mm |
900 × 1000 × 2200 |
● 스위치 기어에 대한 도식 다이어그램 (그림 1)
● 스위치 기어는 박스형 고정 구조이며 스위치기구는 얇은 플레이트와 앵글 아이언으로 용접됩니다. 스위치 기어의 후면 상단 부분은 메인 버스 구획이며, 구획 상단에는 압력 방출 장치가 장착되어 있습니다. 전면의 상단 부분은 릴레이 구획이며 작은 버스는 구획 바닥에서 케이블과 연결할 수 있습니다. 스위치 기어의 중간 부분과 하단이 연결되어 있습니다. 버스 구획은 GN30 회전 분리 스위치를 통해 중간 및 하단에 전기적으로 연결됩니다. 중간 부분은 진공 회로 차단기와 함께 설치되며 하단은 접지 스위치 또는 출구 측 분리 스위치와 함께 설치됩니다. 후면 부품은 전류 변압기, 전압 변압기 및 번개 아르 레스터와 함께 설치됩니다. 기본 케이블은 스위치 기어 후면의 하단에서 나옵니다. 접지 버스는 스위치 기어의 바닥에 배열되며 스위치 기어의 전체 행을 통과합니다. 분리 스위치와 접지 스위치는 스위치 기어의 왼쪽 전면에서 작동됩니다.
● 스위치 기어는 해당 기계식 잠금 장치를 채택하고 잠금 구조가 간단하고 조작이 편리하며 PVE 예방이 신뢰할 수 있습니다.
● 회로 차단기가 실제로 분리 된 후에 만 핸들을 "작동"위치에서 꺼내고 "분리"잠금 위치로 우회전하여 분리 스위치를 열고 닫으므로 분리 스위치의 개구 및 닫는 것이로드되는 것을 방지 할 수 있습니다.
● 회로 차단기와 상단 및 하단 분리가 폐쇄 상태에 있고 핸들이 "작업 위치"에있을 때, 사고로 실수로 들어가는 것을 방지하기 위해 전면 스위치 기어 도어를 열 수 없습니다.
● 회로 차단기와 상단 및 하단 분리 스위치가 폐쇄 상태에있을 때, 핸들은 회로 차단기의 우발적 인 개구부를 피하기 위해 "유지 보수"또는 "잠금 잠금 장치"위치로 돌릴 수 없으며, 핸들이 "파손 잠금"위치에있을 때 상단 및 하단 분리만으로 회로 차단기 만 닫힐 수 없어 회로 차단기의 실수를 피할 수 있습니다.
● 상단 및 하단 분리가 열리지 않으면 접지 스위치를 닫을 수 없으며 "검사"위치로 "분리 및 잠금"위치에서 핸들을 회전 할 수 없으므로 라이브 접지 와이어가 연결되지 않도록 할 수 있습니다. 참고 : 다른 스위치 기어 솔루션에 따르면, 일부 솔루션은 분리가 낮거나 분리가 낮은 분리가 접지 스위치로 대체되며 잠금 및 사전 예방이 요구 사항을 충족시킬 수 있습니다.
● 그림 (2) 설치 재단의 경우, 기초 채널 철강이지면에서 1-3mm, 미터당 불균일은 1.5mm를 초과해서는 안되며 전체 길이는 5mm를 초과해서는 안됩니다.
● 스위치 기어를 순서대로 파운데이션에 놓고 설치 위치를 조정 한 다음 M12 볼트 또는 스팟 용접으로 PX를 조정하고 M8 볼트로 스위치 기어를 조입니다.
● 주 버스 및 기본 케이블을 설치하기 위해 커버 플레이트를 분해 한 후 터미널의 접촉 표면을 청소하고 중립 석유 젤리로 코팅해야합니다. 설치 후 기본 케이블 구멍을 차단하십시오.
● 스위치 기어의 간접 접지 버스 막대를 연결하여 스위치 기어의 배열 방향을 따라 한 본체로 만듭니다. 접지 루프가 연속적이며 접지 저항이 10보다 크지 않아야하는지지면에 누락 된 지 확인하십시오.
● 보조 케이블을 설치합니다. 케이블은 스위치 기어의 전면 하단에서 소개되고 측면 벽을 따라 릴레이 룸으로 들어가고 터미널 블록에 탭됩니다. 설치 후 케이블 구멍을 차단해야합니다.
● 스위치 기어 내부의 먼지와 잔해를 청소하십시오.
제조업체는 공급할 때 다음과 같은 문서와 첨부 파일을 제공해야합니다.
● 배송 목록;
● 제품 품질 인증서 및 공장 테스트 보고서;
● 사용자 설명서;
● 관련 전기 도면;
● 주요 구성 요소 매뉴얼;
● 계약에 지정된 캐비닛 도어 키, 작동 핸들 및 예비 부품.
● 기본 배선 솔루션 다이어그램 및 1 차 배선 솔루션 배열 다이어그램.
● 2 차 회로 회로도, 배선 다이어그램, 터미널 배선 다이어그램.
● 기본 및 보조 장비 목록.
● 캐비닛 레이아웃 및 버스 및 케이블 트레이 위치를 스위치하십시오.
● 예비 부품 및 장비의 특별한 서비스 조건에 대해 회사와 협상하십시오.
