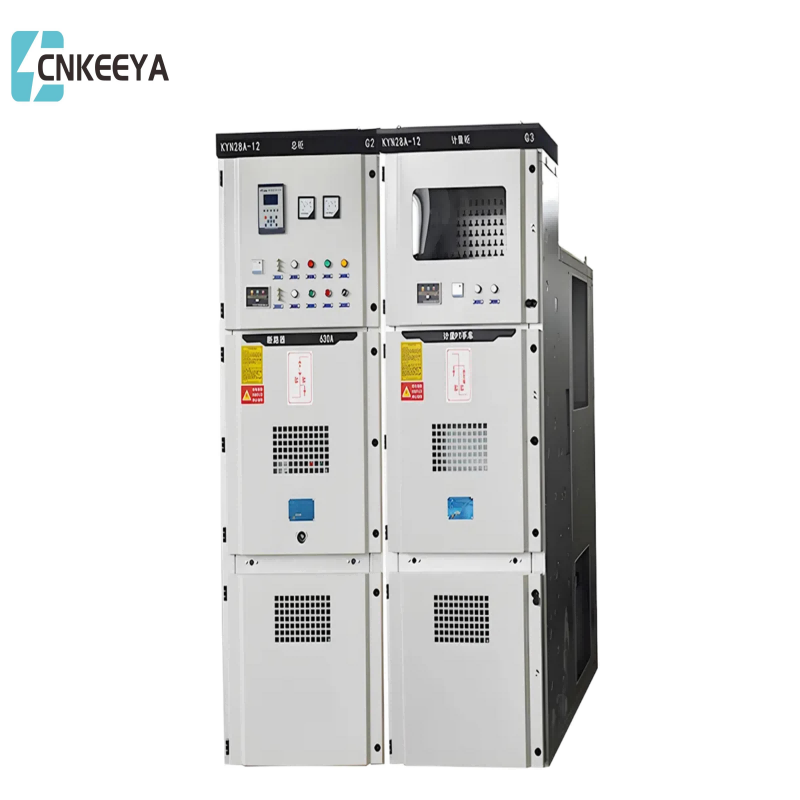

전기 산업의 평판이 좋은 제조업체 인 Cnkeeya는 최적의 전력 분배를 위해 설계된 고품질 솔루션 인 KYN28-24KV 스위치 기어를 자랑스럽게 제시합니다. 비용 효율성에 대한 우리의 헌신은이 스위치 기어의 경쟁력있는 가격에 분명합니다.
CNKEEYA는 제조업체로서 저렴한 가격으로 최고 수준의 제품 제공을 우선시하여 고객이 품질과 경제성을 모두 혜택을받을 수 있도록합니다. KYN28-24KV 스위치 기어는 성능을 손상시키지 않고 비용 효율적인 솔루션을 제공하는 데 헌신하는 우리의 증거로서 다양한 응용 프로그램에서 신뢰할 수 있고 예산 친화적 인 스위치 기어 옵션을 찾는 사람들에게 선호되는 선택입니다.
이 제품은 GB3906-20063.63.6-40.5kV AC 금속으로 인한 스위치 기어 및 제어 기어*, 고전압 스위치 기어 및 제어 기어에 대한 일반적인 기술 요구 사항, IEC62271200 IEC62271200 IEC62271200 AC 금속-인센티브 스위치 기어 및 1KV 이상의 전반적 인 전압 조건을 갖춘 AC 금속 인센트 스위치 기어 및 컨트롤 기어에 대한 일반적인 기술 요구 사항입니다. AC 고전압 스위치 기어 '.
장갑 탈착식 AC 금속에 밀착 스위치 기어

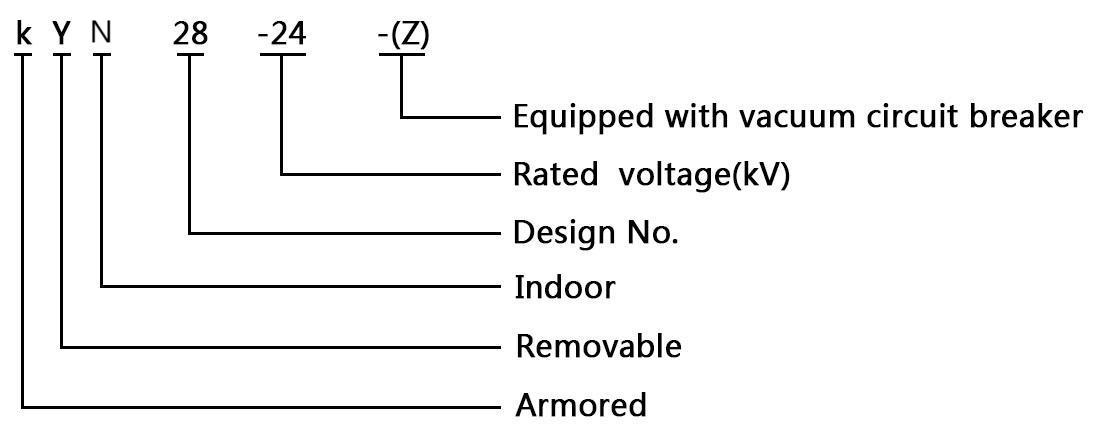

모델과 의미
주변 공기 온도 : 최대 온도 40 ℃, 최소 온도 -15 ℃;
● 상대 습도 : 일일 평균 95%, 일일 평균 증기 압력 2.2KPA, 월 평균 90%이하, 월간 평균 증기 압력 1.8kPa;
● 고도 : 1000m 이하;
지진 강도 : 8도를 넘지 않습니다.
● 주변 공기에는 부식성 또는 가연성 가스, 수증기 및 기타 명백한 오염이 없어야합니다.
● 빈번한 폭력 진동은 없습니다.
GB3906에 지정된 정상적인 환경 조건을 초과하려면 사용자와 제조업체간에 협상해야합니다.
|
목 |
단위 |
값 |
|
|
평가 전압 |
KV |
24 |
|
|
평가 빈도 |
HZ |
50 |
|
|
회로 차단기의 정격 전류 |
A |
630,1250,1600,2000,2500,3150,4000 |
|
|
평가 스위치 캐비닛의 전류 |
A |
630,1250,1600,2000,2500,3150,4000 |
|
|
정격 동적 전류 (4S) |
그만큼 |
16,20,25,31.5,40,50 |
|
|
정격 정상 전류 (피크) |
그만큼 |
40,50,63,80,100,125 |
|
|
정격 단락 차단 전류 |
그만큼 |
16,20,25,31.5,40,50 |
|
|
정격 단락 회로 만들기 현재의 |
그만큼 |
40,50,63,80,100,125 |
|
|
1 분 전력 주파수 견실 전압 |
극 폴, 극 지구 |
KV |
65 |
|
가로질러 분리 거리 |
KV |
79 |
|
|
번개 충동 버티다 전압 (피크) |
극 폴, 극 지구 |
KV |
125 |
|
가로질러 분리 거리 |
KV |
145 |
|
|
보호 수준 |
IP4X 인클로저, ip2x 분리 실과 회로 차단기 실이 열립니다 |
||
참고 : CT의 단락 용량은 별도로 고려해야합니다.
Kyn28-24
장갑 탈착식 AC 금속에 밀착 스위치 기어
스위치 기어 구조 (그림 1 참조).
완전히 금속 장갑, 조립 된 구조, 넓은 조합 솔루션.
● 캐비닛 본체는 Minge 공작 기계로 가공 된 수입 알루미늄 및 아연 코팅 된 얇은 강판으로 만들어졌으며 고급 멀티 엣지 폴딩 기술을 채택한 리벳 너트 및 고강도 볼트와 연결되어 고정밀, 경량, 고강도 및 강력한 부품의 다양한 다재다도.
● LT에는 VS1-24 시리즈 또는 수입 VD4 시리즈 진공 회로 차단기가 장착 될 수 있으며, 넓은 응용성, 높은 신뢰성 및 오랜 유지 보수가없는 해가 있습니다.
● 핸드 카트에는 작업 및 테스트 위치가 장착되어 있으며 각 위치에는 안전하고 신뢰할 수있는 위치 및 디스플레이 장치가 장착되어 있습니다.
● 모듈 식 빌딩 블록에 따라 모든 종류의 핸드 카트를 변경할 수있어 동일한 사양의 핸드 카트를 자유롭게 상호 교환 할 수 있으며 다른 사양의 핸드 커트를 결코 입력 할 수 없습니다.
●지면 스위치 설치 모드
A. 캐비닛의 양면 유지 보수의 편의성을 위해 캐비닛의 중간 부분 (전면 장착 유형)에 설치되었습니다.
B. 벽에 공간을 절약하기 위해 캐비닛 뒷면 (후면 유형)을 설치했습니다.
● 현재 변압기 설치 방법 :
A. 캐비닛 뒷면의 케이블 룸 앞쪽에 설치되었습니다.
B. 큰 굽힘 플레이트의 바닥에서.
● 케이블 룸에 최대 9 개의 단일 코어 케이블을 설치할 수 있습니다.
● 각 고압 실에는 개인 안전을 보장하기위한 압력 릴리프 채널이 있습니다.
● 매우 신뢰할 수있는 연동 장치는 "5 예정"의 안전 요구 사항을 완전히 충족합니다.
● 핸드 카트는 가볍고 유연한 작동이 적용되는 특수 트럭으로 운송됩니다.
● 전면 및 후면 도어에는 관측 창이 장착되어 있으며 실내 구성 요소의 작동 상태를 쉽게 관찰 할 수 있습니다.
Kyn28-24
장갑 탈착식 AC 금속에 밀착 스위치 기어
Kyn28-24
A. 버스 룸
B. 회로 차단기 핸드 카트 룸
C. 케이블 룸
D. 릴레이 계기실
1. 인클로저
2. 지점 버스
3. 버스 부싱
4. 메인 버스
5. 고정 접촉
6. 고정 연락처 상자
7. 전류 변압기
8. 지상 스위치
9. 케이블
10. Arrester
11. 접지 메인 버스
12. 조립 된 파티션 플레이트
13. 파티션 플레이트 (밸브)
14. 2 차 플러그
15. 회로 차단기 핸드 카트
16. 가열 장치
17. 탈착식 유형 수평 파티션 플레이트
18. 지상 스위치 작동 메커니즘
19.베이스 플레이트
20. 압력 완화 장치
21. 제어 도체 그루브
● 메인 회로 솔루션 드로잉 번호, 목적 및 단일 라인 시스템 드로우, 정격 전압, 정격 전류, 정격 단락 차단 전류, 분배 룸 레이아웃 및 스위치 기어 배열 및 구성 도면 등.
● 스위치 기어 제어, 측정 및 보호 기능 요구 사항 및 기타 잠금 및 자동 장치 요구 사항.
● 스위치 기어에서 주요 전기 부품의 모델, 사양 및 수량.
● 스위치 기어 또는 들어오는 라인 캐비닛간에 LF 버스 트레이 연결이 필요합니다. 버스 트레이의 운반 용량 등급, 버스 트레이 범위 및지면에서 높이와 같은 특정 요구 사항이 제공되어야합니다.
● 주문시 특수 환경 조건에 사용되는 스위치 기어를 지정해야합니다.
