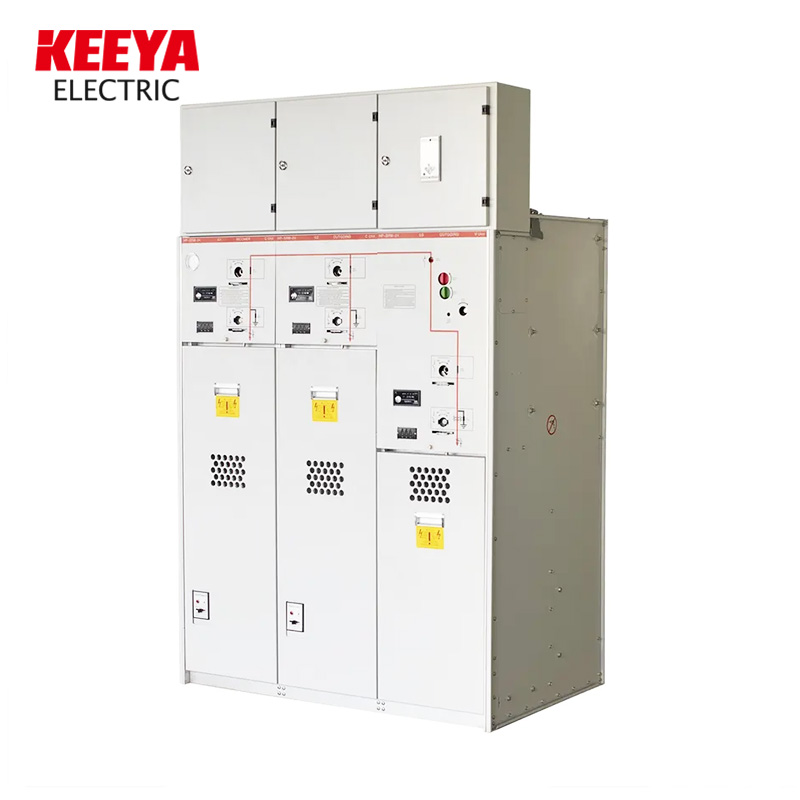

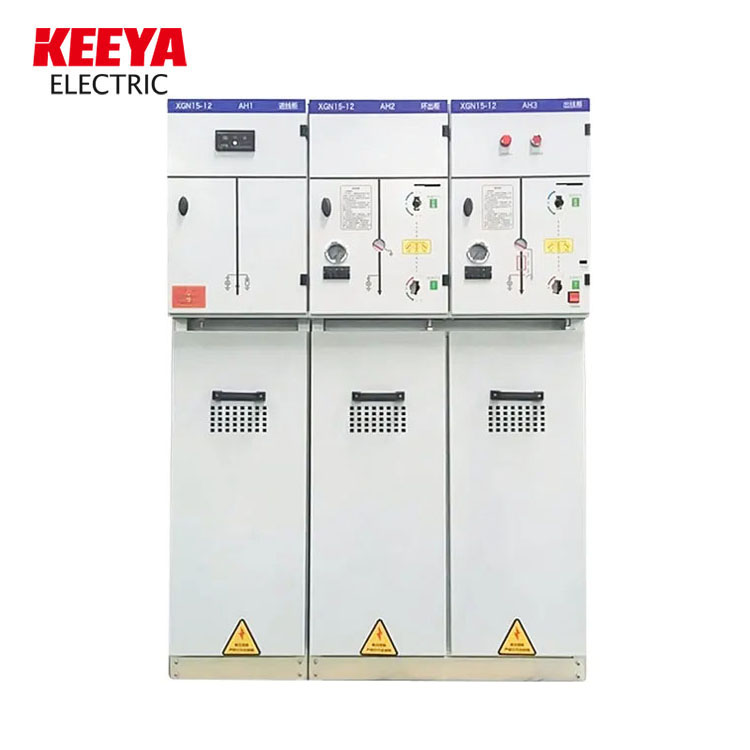

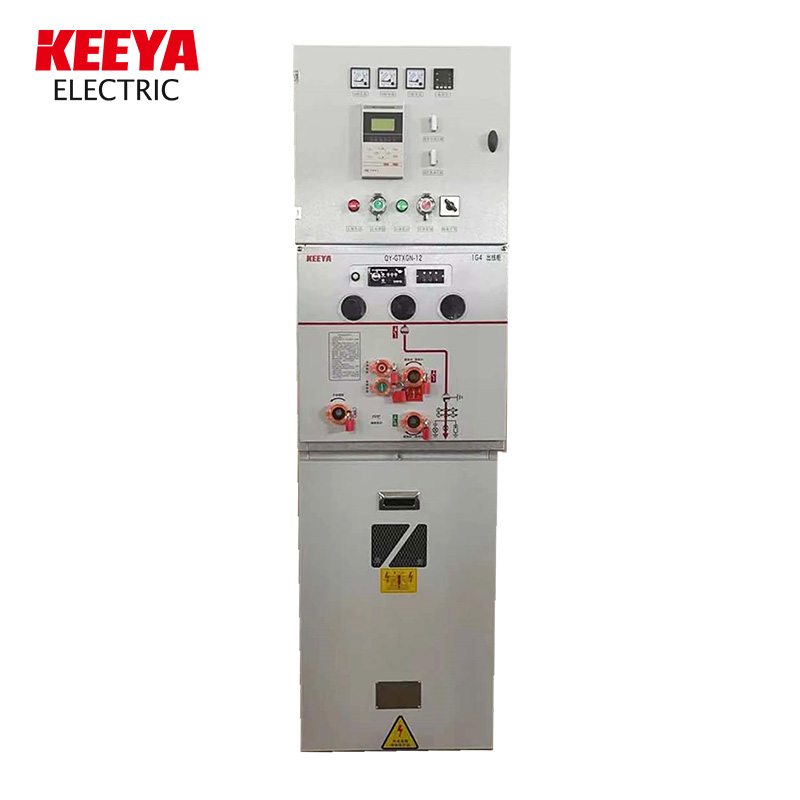

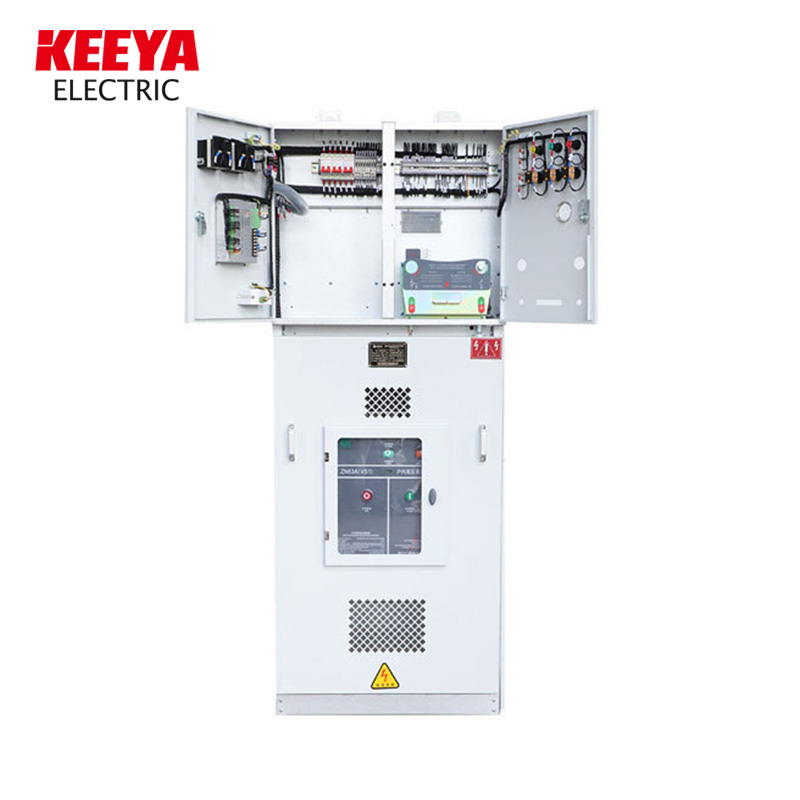

링 메인 유닛

분배 네트워크에서 Ring Main Unit은 연결을 설정하는 데 중요한 역할을합니다. 피더를 연결하고 피더 및 분배 변압기 끝에서 결함 또는 오작동을 감독하고 식별하여 루프를 만듭니다. 이를 통해 최소한의 전압 강하로 유틸리티에 원활하고 중단되지 않은 전원 공급 장치를 보장하여 신뢰할 수있는 전기 공급원이 보장됩니다.

RMU (Ring Main Unit) 정의

중간 전압 캐비닛으로도 알려진 RMU (Ring Main Unit) 캐비닛은 변압기 보호 기능과 고정형 차단기를 상호 연결, 측정 및 통합하도록 설계된 포괄적 인 전기 장치입니다.

이 캐비닛은 소형 크기, 높은 신뢰성, 안전 기능, 유지 보수 용이성 및 간단한 교체 및 확장 옵션이 특징입니다. 특정 요구에 따라 RMU는 다양한 전압 구성으로 제공되며 실내 및 실외 설치 요구 사항을 모두 제공합니다.

링 메인 장치 (RMU)의 구조

RMU 캐비닛은로드 차단기 및 보호 퓨즈를 사용하여 변압기로 확장되는 차단기 및 케이블을 분리하여 연결되는 별개의 출력 및 입력 케이블 구획으로 구성됩니다.

기본적으로, 하중 차단기, 절단 기계, 지상 나이프, 버스 바 및 터미널을 포함한 스위치 구성 요소는 먼지, 오일 및 그리스와 같은 환경 적 요인에 대한 고유 한 소재로 구성된 SF6 가스 탱크 내에 안전하게 보관되어 부식 예방을 보장합니다.

RMU 캐비닛은 상호 연결 및 분할 된 별도의 구획으로 설계되었습니다. 이 캐비닛은 고객이 요약 한 특정 요구 사항에 따라 2, 4 또는 6 개의 구획으로 구성 할 수있는 RMU 표준을 준수합니다.

역사적으로, 분배 그리드에서 중간/저전압 변압기를 보호하기위한 일반적인 접근법에는 퓨즈와 커터 나이프의 일반적인 조합이 포함되었습니다. 이 방법은 단순성과 비용 효율성으로 유명했습니다. 반대로, 회로 차단기는 일반적으로 중간/저전압 (MV/LV) 스테이션에 광범위하게 사용되기보다는 고/중간 전압 (HV/MV) 스테이션을 위해 예약되었습니다.

RMU 스위치 기어의 일부 기능은 다음과 같습니다.

- 컴팩트하고 밀봉 된이 제품은 안전을 향상시키기 위해 단열재가있는 작은 발자국을 특징으로합니다.

- 11kV/33kV 시스템 용으로 설계되었으며 일반적으로 21KA 인터럽트 등급으로 630A 등급입니다.

- 오일, 공기 및 널리 채택 된 SF6 가스 단열재의 세 가지 단열 옵션이 장착되어 있습니다.

- 일반적으로 2 개의 수신 및 1 개의 나가는 라인으로 구성되었으며 그 반대도 마찬가지입니다.

- 추가 기능을위한 별개의 보호 및 측정 장치가 포함되어 있습니다.

- 실내 및 실외 애플리케이션 모두에 적합하여 설치의 다양성을 제공합니다.

- 화재 관련 위험을 완화하여 운영 안전의 우선 순위를 정합니다.

● 기술 매개 변수
