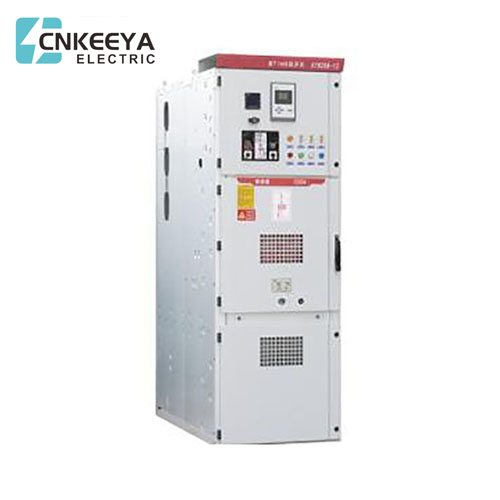

CNKEEYA는 중국의 주요 공급 업체로서 KYN28-12KV 스위치 기어로 예시 된 고급 전기 인프라를위한 맞춤형 솔루션을 전달하는 것을 전문으로합니다. 이 최첨단 스위치 기어는 전력 분배 부문의 혁신 및 맞춤형 솔루션에 대한 CNKEEYA의 약속을 반영합니다.
정밀도로 설계되고 고품질 표준을 준수하는 KYN28-12KV 스위치 기어는 다양한 전기 응용 프로그램에 적응 가능하고 신뢰할 수있는 솔루션을 제공하는 CNKEEYA의 전문 지식에 대한 증거입니다. CNKEEYA는 사용자 정의에 중점을 둔 스위치 기어가 클라이언트의 고유 한 사양과 요구 사항을 충족하여 현대 전기 시스템의 탄력성과 효율성에 기여합니다.
KYN28A-12 장갑 탈착식 금속 폐쇄 스위치 기어는 3. 6-12kV 3 상 AC 50Hz 전력 그리드에 적합하며, 이는 전기 에너지를 수신 및 분배하고 회로를 제어, 모니터링 및 보호하는 데 사용됩니다. 고전압 스위치 기어 및 제어 기어 표준, GB3906 GB3906-2006 3. 6KV 이상의 정격 전압 및 40. 5KV DL 404 순서 조건 고전압 AC를 포함하여 정격 전압에 대한 교대 전류 금속으로 배열 된 스위치 기어 및 제어 기어가 될 수 있습니다. 회로 차단기, 유형 테스트 및 일상적인 테스트. 또한 완벽하고 신뢰할 수있는 개미 조율 기능이 있습니다.
● 주변 공기 온도 : 상한 +40 ℃, 하한 -10 ℃;
● 상대 습도 : 매일 평균 95%, 월간 평균 90%를 넘지 않습니다.
● 고도 : 1000m 이하;
● 지진 강도 : 8도를 넘지 않습니다.
● 사전 또는 폭발 위험, 심각한 오염, 화학적 부식 및 폭력적인 진동이없는 대신. GB3906에 지정된 정상적인 환경 조건을 초과하려면 사용자와 제조업체간에 협상해야합니다.
Kyn28A-12 장갑 탈착식 AC 금속 인클로 된 스위치 기어 (이하 스위치 기어라고 함)는 국내외에서 고급 제조 기술을 흡수하기 위해 회사가 설계하고 개발 한 신제품입니다. Kyn1-12, Kyn2-12 및 기타 시리즈 제품과 같은 다양한 오래된 금속 밀폐 스위치 기어를 대체 할 수 있습니다.
이 제품에는 다음과 같은 명백한 장점이 있습니다.
● 제품의 인클로저는 기계적 강도가 높은 볼트 어셈블리로, 제품이 깔끔하고 아름답게 보장되며, 캐비닛 도어는 강한 충격 저항과 부식성 기능을 갖춘 플라스틱 코팅으로 스프레이됩니다. 인클로저의 보호 수준은 IP4X입니다 (고객 요구에 따라 철판으로 변경할 수 있음).
●이 제품의 스위치에는 ABB Company 및 C3 시리즈 PXED로드 스위치에서 생산 된 VD4 진공 회로 차단기가 장착 될 수 있으며, 유사한 외국 제품을 대체 할 수있는 다양한 국내 시리즈 진공 회로 차단기 (예 : VS1, VH1, VK, ZN28)가 장착 될 수 있습니다.
● 어떤 유형의 회로 차단기를 선택하든, 베어 도체 공기 절연 거리는 125mm보다 클 수 있으며 복합 단열재는 60mm보다 클 수 있습니다. LTS 회로 차단기는 장수의 고유 한 장점, 유지 보수가 적고 크기가 적습니다.
Kyn28-12
장갑 탈착식 AC 금속에 밀착 스위치 기어
스위치 기어는 GB3906-91의 금속에 밀착 스위치 기어에 따라 설계되었습니다. 스위치 캐비닛의 구조 설명에 대해서는 그림 1을 참조하십시오. 스위치 캐비닛은 고정 캐비닛 본체와 철수 가능한 부품 (핸드 케이트라고 함)으로 구성됩니다. 캐비닛의 인클로저 및 각 기능 유닛의 파티션 플레이트는 볼트로 연결됩니다. 스위치 기어 인클로저의 보호 레벨은 IP4X이며, 도어가 열릴 때 차단기 실 도어의 보호 레벨은 IP2X입니다. 스위치 캐비닛에는 진공 차단기 핸드 카트 또는 고정 하중 스위치가 장착 될 수 있습니다. 오버 헤드 수신 (나가는) 라인, 케이블 콘센트 및 기타 기능 솔루션이 있습니다. 스위치 기어는 이중 캐비닛, 즉 연속 또는 대면 이중 행 배열로 배열 될 수 있습니다.
스위치 기어 기술 매개 변수
|
목 |
단위 |
값 |
||||||
|
정격 전압 |
KV |
3 |
6 |
7.2 |
12 |
|
|
|
|
정격 주파수 |
HZ |
50 |
||||||
|
회로 차단기의 정격 전류 |
A |
630 |
1250 |
1600 |
2000 |
2500 |
3150 |
|
|
스위치 캐비닛의 정격 전류 |
A |
630 |
1250 |
1600 |
2000 |
2500 |
3150 |
|
|
(4S) 정격 시간 내 견딜 수있는 전류 (4S) |
그만큼 |
16 |
20 |
25 |
31.5 |
40 |
50 |
|
|
정격 피크 견학 전류 (피크) |
그만큼 |
40 |
50 |
63 |
80 |
100 |
125 |
|
|
정격 단락 차단 전류 |
그만큼 |
16 |
20 |
25 |
31.6 |
40 |
50 |
|
|
정격 단락 제작 전류 (피크) |
그만큼 |
40 |
50 |
63 |
80 |
100 |
125 |
|
|
정격 단열재 수준 |
1 분 전력 주파수 견실 전압 |
KV |
24 |
32 |
42 |
|||
|
번개 충동 전압을 견딜 수 있습니다 |
KV |
40 |
60 |
75 |
||||
|
보호 수준 |
P4X 인클로저의 경우, 분리 실 및 회로 차단기 실 오픈 용 IP2X |
|||||||
에이. 엔지니어링 요구 사항 및 도면에 따라 스위치 기어를 특정 위치로 전송합니다. 긴 스위치 기어 (예 : 10 개 이상의 스위치 기어)가있는 경우 통합 작업이 중간 위치에서 시작해야합니다.
비. 크레인 또는 포크리프트와 같은 특정 운송 수단을 사용하십시오. 롤러 크로우 바는 엄격하게 금지되어 있습니다.
기음. 스위치 기어에서 회로 차단기 핸드 카트를 꺼내고 안전을 위해 다른 곳에 보관하십시오.
디. 버스 칸 앞에서 고정 볼트를 풀고 수직 파티션 플레이트 9를 제거하십시오.
이자형. 차단기 구획 아래의 수평 파티션 플레이트 19의 고정 볼트를 풀고 수평 파티션을 제거하십시오.
에프. 베이스 플레이트 16.
g. 스위치 기어의 왼쪽에있는 제어 라인 로트에서 커버 플레이트 1과 2를 제거하십시오. 오른쪽 전면 제어 라인 그루브의 덮개 플레이트를 동시에 제거하십시오.
시간. 수평 및 수직 측면을 포함하여 스위치 기어를 하나씩 설치하면 스위치 기어의 설치 불규칙성이 2mm를 초과하지 않아야합니다.
I. 스위치 기어가 완전히 결합 (스 플라이 싱)되면 기초 나사로베이스 채널 스틸에 연결하거나 전기 용접으로베이스 채널 스틸과 단단히 용접 할 수 있습니다.
Kyn28-12
A. 버스 룸
B. 회로 차단기 실
C. 케이블 룸
D. 미터 방
1. 인클로저
1. 압력 릴리프 플레이트
1. 케이블 커버 플레이트 제어
2. 지점 버스
3. 버스
4. 고정 접점 장치
5. 스프링 접촉
6. 그라운드 나이프
7. 전류 변압기
8. 전압 변압기
9. 조립 된 파티션 플레이트
10. 보조 플러그
11. 보조 스위치
12. 슬라이딩 커튼 보드
13. 철수 할 수있는 핸드카
14. 지상 나이프 작동 메커니즘
15. 케이블 밀봉 터미널
16. 바닥
17. 리드 나사 메커니즘
18. 메인 버스를 접지하십시오
19. 수평 파티션로드 및 언로드
주문시 지정하십시오.
● 메인 회로 솔루션 번호, 목적, 단일 라인 시스템 다이어그램, 배열 다이어그램 및 배포 실 레이아웃 다이어그램;
● 스위치 기어 및 기타 래칭 및 자동 장치의 제어, 측정 및 보호 기능에 대한 요구 사항;
● 스위치 기어의 전기 부품의 유형, 사양 및 수량;
● 스위치 기어 또는 들어오는 라인 캐비닛간에 LF 버스 트레이 연결이 필요합니다. 버스 트레이의 등급 운반 용량, 버스 스트레이 및지면에서 높이와 같은 특정 데이터가 제공되어야합니다.
● 주문시 특수 환경 조건에 사용되는 스위치 기어는 주문할 때 자세히 설명해야합니다.
● 기타 특별 요구 사항.
