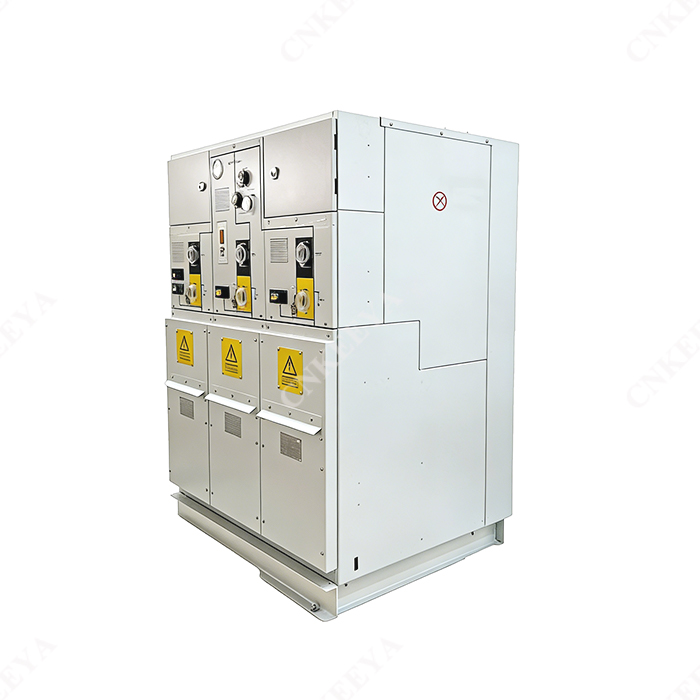

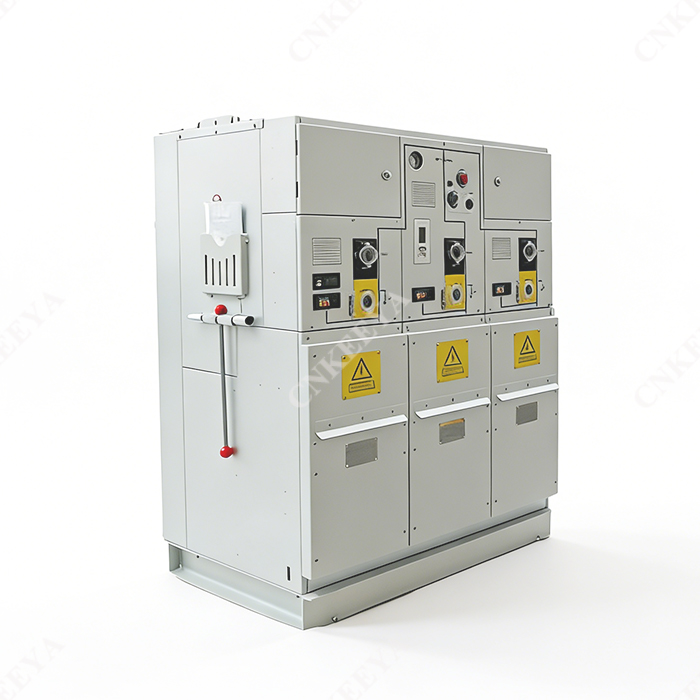

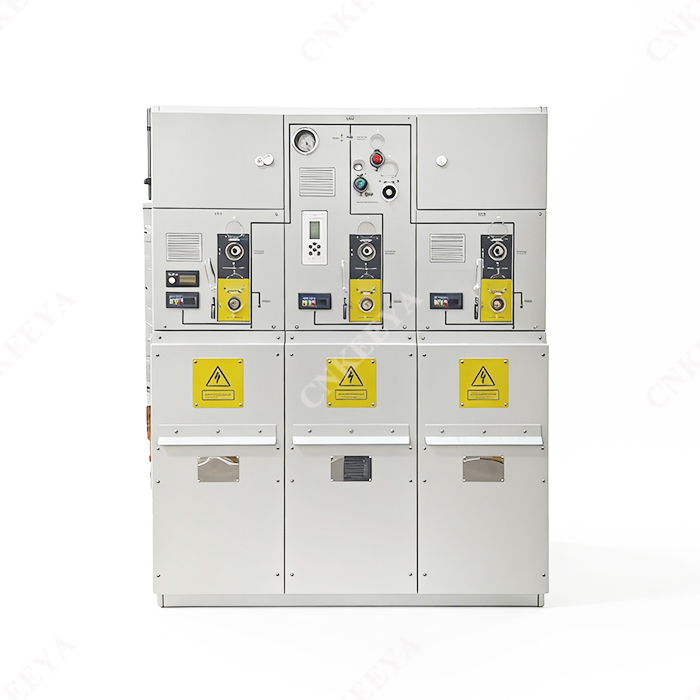

12kV 완전 절연 팽창식 링 스위치 장비

12kV 완전 절연 팽창식 링 스위치 장비는 10kV/6kV 배전 시스템에 널리 사용되며 도시 및 농촌 사용자를 위한 모든 유형의 변전소 및 배전 시스템에 선호되는 스위치 제품입니다. 개폐 장치는 다양한 목적에 따라 결합할 수 있는 모듈형 장치 모드입니다. 다양한 변전소에서 소형 배전반의 유연한 사용을 충족시키기 위해 고정 장치 조합과 확장형 장치의 두 가지 유형이 있습니다.

RM-12(C)/630-25 가스 충전 링 메인 유닛은 완전히 밀봉된 시스템이며, 충전부와 스위치가 스테인리스 스틸 본체에 내장되어 있습니다. 전체 개폐 장치는 외부 환경 조건의 영향을 받지 않으므로 작동 신뢰성과 개인 안전이 보장되어 유지 관리가 필요하지 않습니다. 확장 가능한 버스를 선택하면 어떤 조합으로도 완전한 모듈성을 달성할 수 있습니다. 확장된 버스바의 안전 절연 및 차폐는 신뢰성과 안전성을 보장합니다. RM-12(C)/630-25 가스 충전 링 메인 유닛은 IV 기반 자동화 솔루션을 제공하여 지능형 스위치 개념을 형성하고 현장 설치 및 시운전 작업량을 최소화할 수 있습니다.

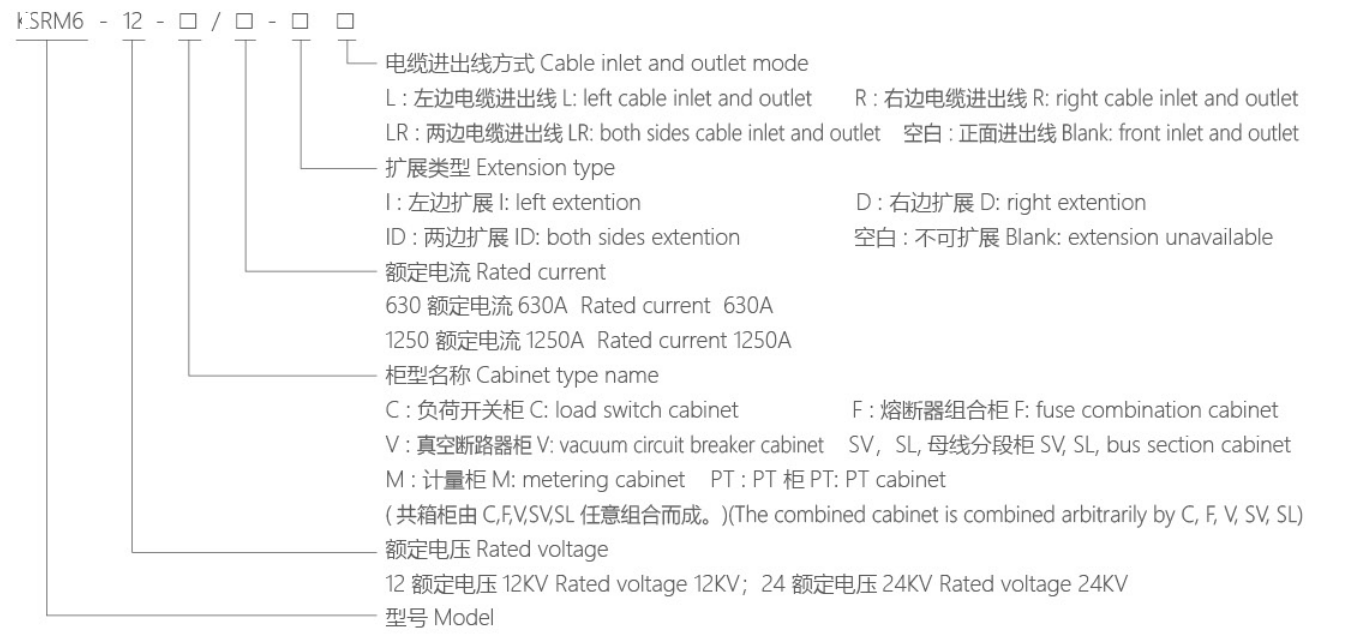

모델과 의미

· RM-12(C)/630-25 시리즈 가스 충진 링 메인 유닛은 아크 소화 및 절연 매체로 사용되는 SF6 가스를 특징으로 합니다.

· 장치는 완전히 밀봉되고 완전히 절연된 구조입니다. 버스 바, 스위치 및 포인트 부품은 스테인레스 스틸 쉘로 완전히 둘러싸여 있습니다. 캐비티는 1.4 bar SF6 가스로 채워져 있으며 보호 수준은 IP67에 도달합니다. 스위치 장치 전체가 외부 환경 조건에 전혀 영향을 받지 않으며, 단기적인 Boding과 같은 극한 조건에서도 스위치의 정상적인 작동을 보장할 수 있으며, 제품은 평생 동안 유지보수가 필요하지 않습니다.

· 장치에는 극한 상황에서도 작업자의 개인 안전을 보장할 수 있는 신뢰할 수 있고 안전한 압력 방출 채널이 있습니다.

· 유닛은 고정 유닛 조합과 확장 유닛 조합의 두 가지 유형이 있습니다.

· 장치는 일반적으로 전면에서 출입하며, 다른 설치 위치에 따라 측면 출구 또는 측면 확장도 가능합니다.

· 유닛의 크기는 설치가 용이하며, 공간이 협소하고 환경조건이 열악한 장소에 적합합니다.

· 이 장치에는 사용자의 다양한 요구를 충족시키기 위해 전기 모터, 원격 제어 및 모니터링 장치가 장착될 수 있습니다.

기술적인 매개변수

참고:) 퓨즈 전류 정격에 따라 다릅니다.

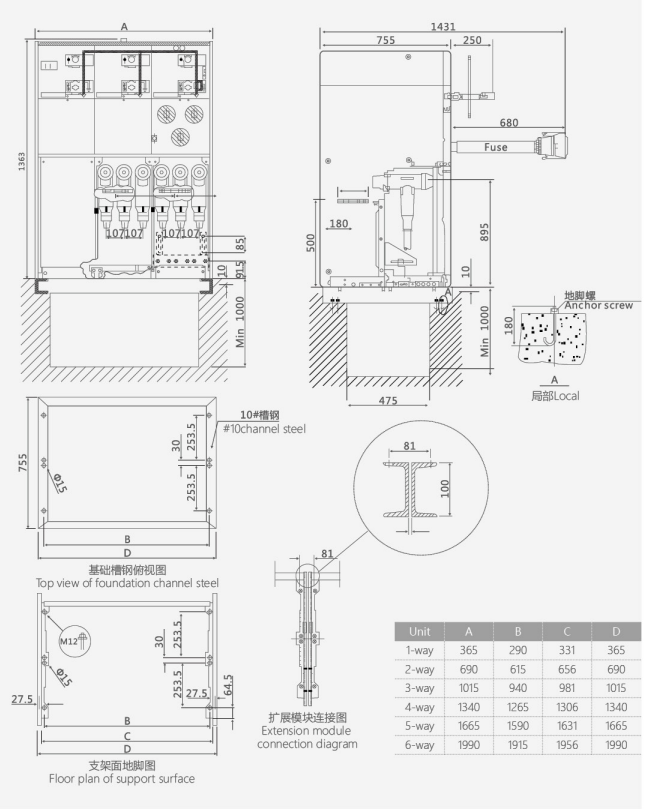

스위치 캐비닛 구조 및 크기
