중국의 선도적인 공급업체인 Keeya는 Solid Insulated Ring Main Unit을 통해 최첨단 솔루션을 전문적으로 제공하고 있습니다. 당사의 고품질 제품은 배전 분야의 신뢰성과 효율성을 보여줍니다. 우수성에 대한 약속을 통해 Keeya는 고급 링 메인 장치의 신뢰할 수 있는 공급업체로서 진화하는 업계 요구 사항을 충족하는 솔루션을 제공합니다. 견고한 절연 링 메인 유닛 분야에서 최고의 제품과 서비스를 위해 당사와 협력하십시오.

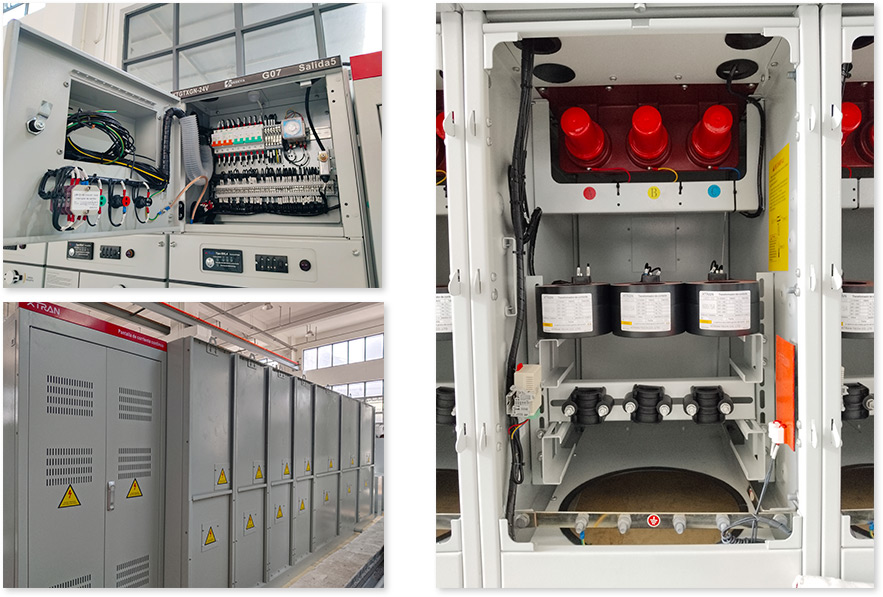

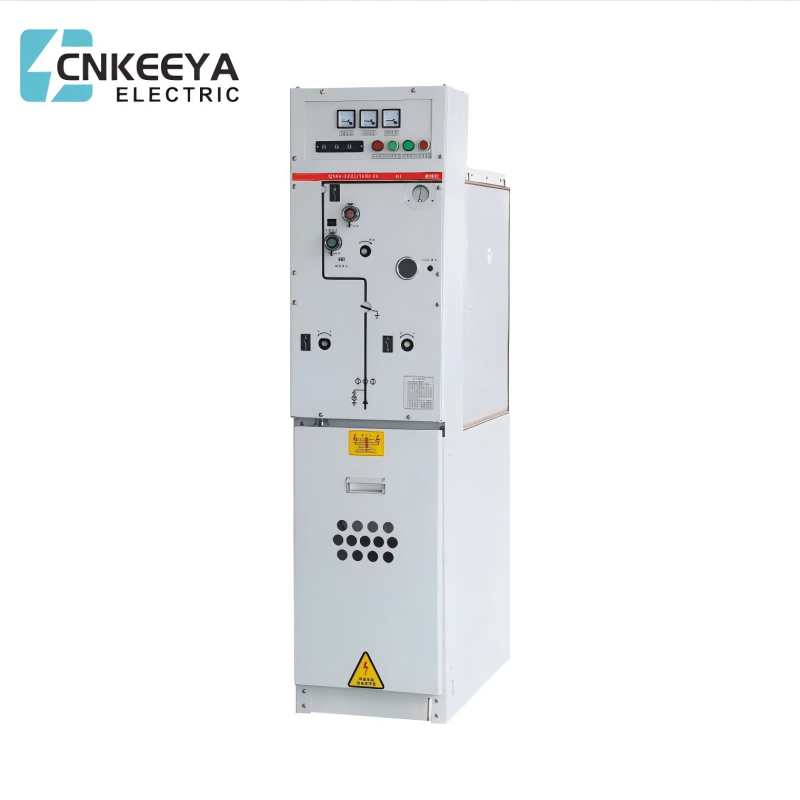

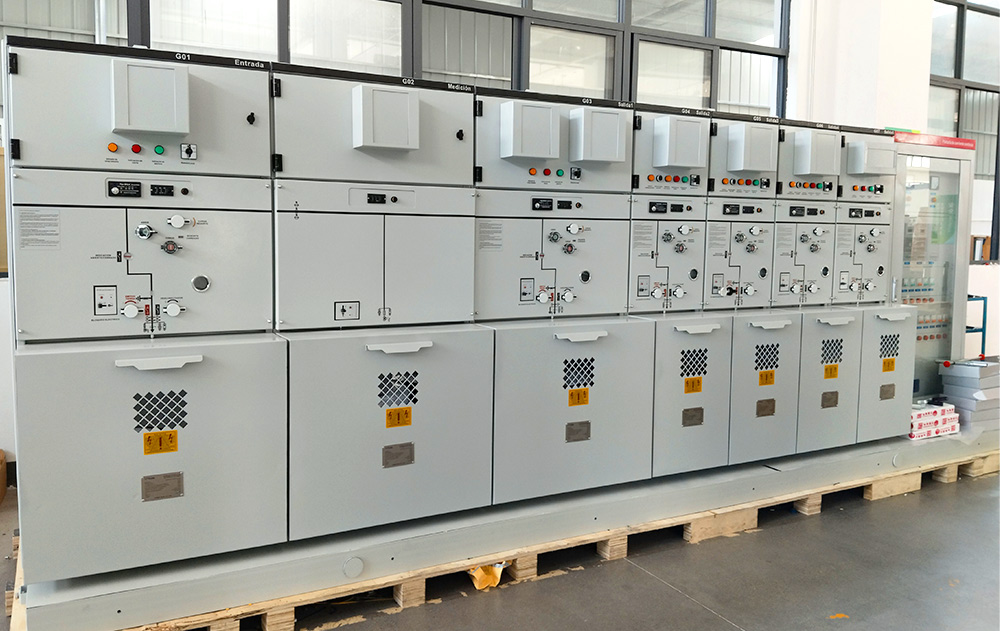

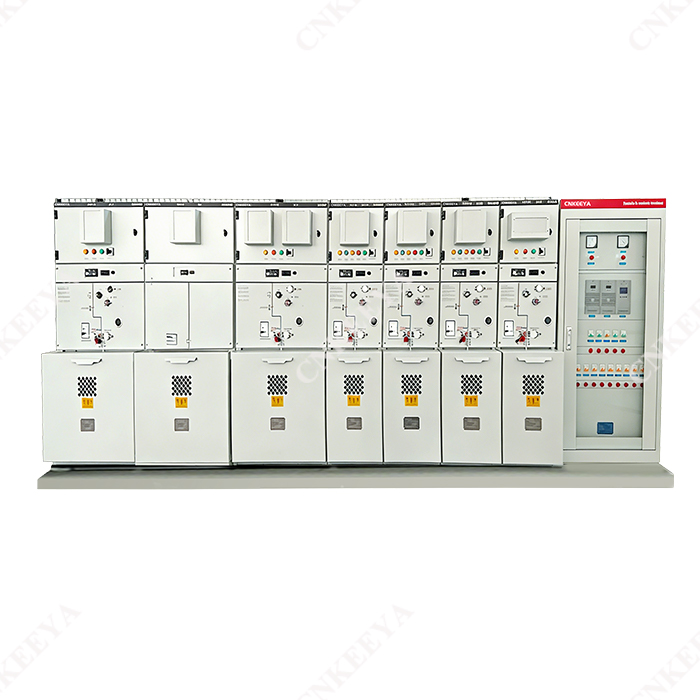

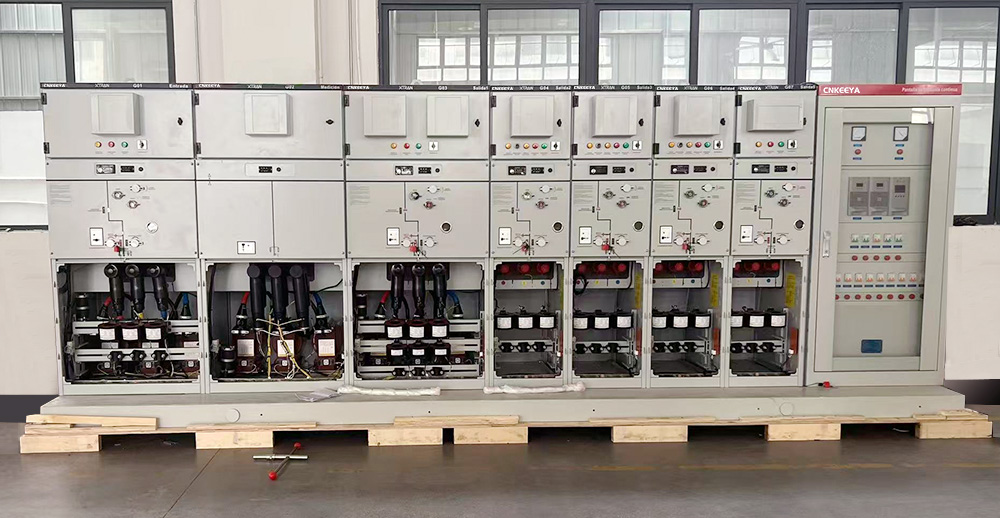

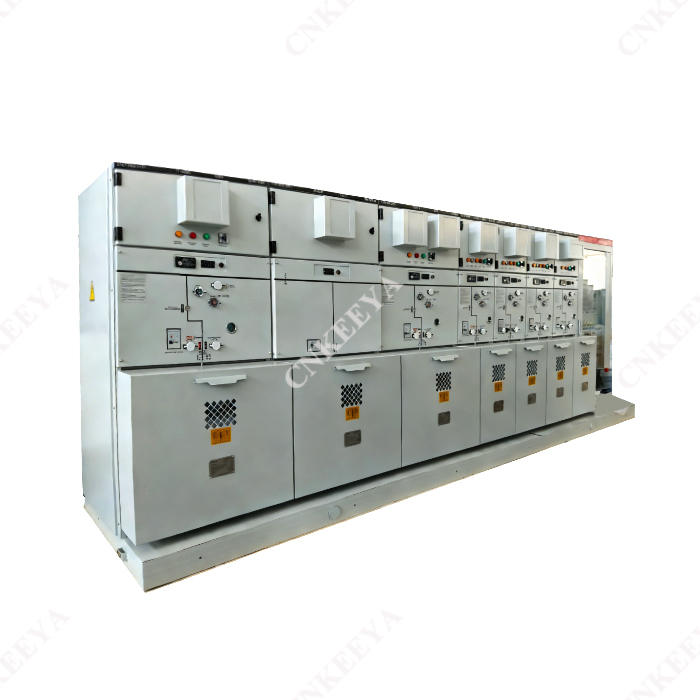

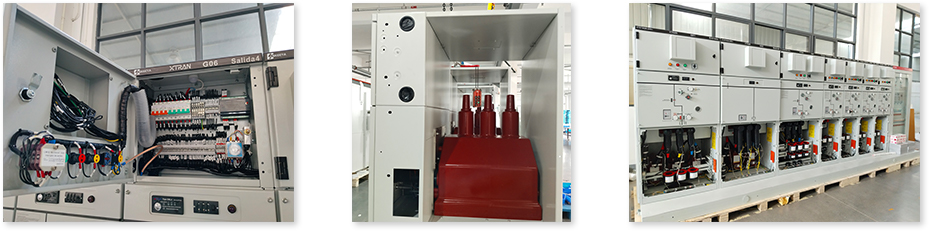

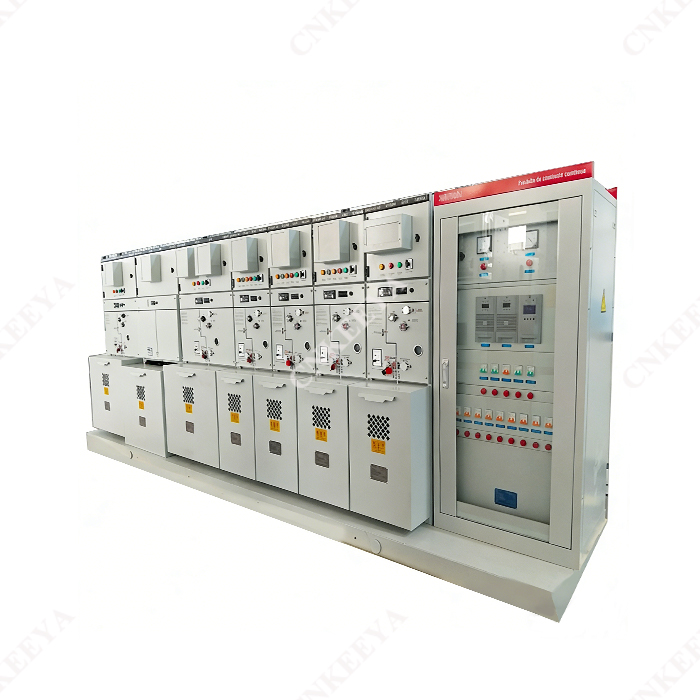

중국에 본사를 둔 평판 좋은 공급업체인 Keeya는 효율적이고 안정적인 배전 솔루션을 위한 고품질의 견고한 절연 링 메인 유닛을 전문적으로 제공합니다. GTXGN □-12 솔리드 절연 링 메인 유닛은 당사가 개발한 차세대 환경 보호형 복합 절연 링 메인 유닛입니다. 이는 주로 V 유닛(회로 차단기 유닛), C 유닛(부하 스위치 유닛), F 유닛(조합 유닛)의 세 부분으로 구성되며 각 유닛은 단독으로 사용하거나 자유롭게 확장할 수 있으며 구조는 지능형으로 구분됩니다. 제어 계기실, 작동 메커니즘 및 주요 부분, 계기실은 마이크로컴퓨터 보호(컨트롤러)와 일치할 수 있으며 스프링 작동 메커니즘을 사용하고 주요 부분은 APG의 자동 겔 프로세스를 채택하고 격리 스위치 및 아크 소화 챔버는 완전히 에폭시 수지로 둘러싸여 있으며 버스 연결에는 특수 조인트가 사용됩니다.
아크 소화 챔버는 특수 구리 및 크롬 접점 재료---R형 종방향 자기 펠드 접점을 채택하고 일회성 밀봉 공정을 완료합니다. 이 소호실의 단락 전류 차단 용량 및 안정성, 전기적 수명, 온도 상승 및 절연 수준은 (구리 및 알루미늄 접점 재질, 컵 모양의 세로 자기 펠드 접점 구조 및 불완전한 일회성 밀봉 공정) 분명합니다. 이전에 비해 개선되었습니다. 작동 메커니즘은 스위치와 통합된 탄성 작동 메커니즘을 채택합니다. 즉, 격리 스위치와 메인 스위치 탄성 작동 메커니즘이 통합되어 인터록을 편리하게 실현할 수 있으며 메커니즘 부품이 적어 불필요한 전송 링크를 줄입니다. 신뢰성이 높으며 사용자의 요구에 따라 전기 작동을 설치할 수 있습니다.

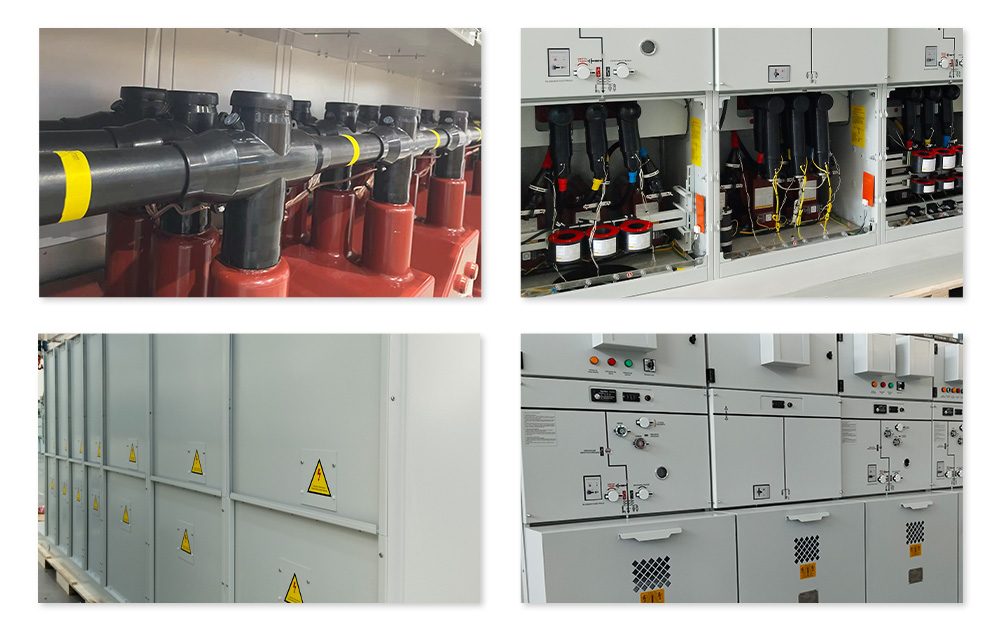

고체 절연 완전 밀폐 개폐 장치: 고체 절연 재료를 주요 절연 매체 및 전도성 연결로 채택합니다. 절연 스위치, 접지 스위치, 메인 버스, 분기 버스 및 기타 주요 전기 회로가 단일 또는 결합된 후 고체 절연 매체가 특정 기능을 갖춘 하나 또는 여러 모듈로 포장되어 완전 절연 및 확장으로 재결합되거나 확장될 수 있습니다. 완전한 밀봉 성능. 3 스테이션 메커니즘은 부하 전류를 열고 닫을 수 있으며 수동 및 전기 작동도 실현할 수 있습니다.
● 주변 온도: -45℃+45℃
● 습도: 최대 평균 상대 평균 ≤95%, 월 평균 ≤90%
● 고도: 4,000미터 이하
● 내진 성능: 8도
● 보호 등급: 대전체 퓨즈 튜브용 IP67, IP3X 스위치 캐비닛 쉘
GTXGN □-12
고체 절연 링 메인 유닛
● IEC 62271-1-2017 고전압 개폐장치 및 제어장치-제1부: 공통사양
● IEC 620071-200-2003 고전압 개폐 장치 및 제어 장치 부품 200: 정격 전압 1kV 이상 52kV 이하용 AC 금속 폐쇄형 개폐 장치 및 제어 장치
● GB3906-2006 정격 전압 3.6kV 이상 40.5kV 이하용 교류 금속 폐쇄 개폐 장치 및 제어 장치
● GB/T11022-2011 고전압 개폐 장치 및 제어 장치 표준에 대한 공통 사양
● GB1984-2014 고전압 교류 회로 차단기
● GB1985-2014 고전압 교류 단로기 및 접지 스위치
● GB3804-2017 정격 전압 3.6kV 이상 40.5kV 미만용 고전압 교류 스위치
● DL/T404-2018 3.6kV 이상 40.5kV 이하의 정격 전압용 교류 금속 폐쇄 개폐 장치 및 제어 장치
● Q/GDW730-2012 12kV 고체절연 링메인유닛 규격
개폐기 기술적인 매개변수
|
안건 |
단위 |
값 |
|||
|
정격전압 |
케이 V |
12 |
|||
|
정격 주파수 |
헤르츠 |
50 |
|||
|
정격 전류 |
A |
630 |
1250 |
||
|
정격 절연 수준 |
상용주파 내전압 |
격리 거리 |
케이 V |
48 |
|
|
위상-상 |
케이 V |
42 |
|||
|
위상 접지 |
케이 V |
42 |
|||
|
번개 전류 내전압 |
격리 거리 |
케이 V |
85 |
||
|
위상-상 |
케이 V |
75 |
|||
|
위상 접지 |
케이 V |
75 |
|||
|
(1s) 정격 단락 차단 전류 |
그만큼 |
25 |
31.5 |
||
|
(4s) 정격 단시간 내 전류 |
그만큼 |
25 |
31.5 |
||
|
(1p)정격 피크 내전류 |
그만큼 |
63 |
80 |
||
|
(1ma) 정격단락 투입전류(피크)(1ma) |
그만큼 |
63 |
80 |
||
|
인클로저의 보호 수준 |
|
IP4X |
|||
|
작동 모드 |
|
봄 에너지 저장형 |
|||
격리 칼 시각 격리 거리
캐비닛 전면에는 절연 ON 위치, 절연 OFF 위치 및 접지 ON 위치를 볼 수 있는 절연 거리에 대한 명확한 시각적 창이 있습니다. 현장 직원이 격리 칼의 위치를 확인하고 결정하는 데 편리하고 안전한 세 가지 작업 위치가 있습니다.
내부 아크 설계
내부 아크 압력 밸브: 제품 내부에 아크가 발생하면 압력 해제 밸브에서 압력이 방출되고 아크가 케이블 슈트로 배출되어 작업자의 우발적인 부상을 방지합니다.
외곽선 크기
|
모델 |
폭(mm) |
깊이(mm) |
높이(mm) |
|
회로 차단기 캐비닛(V 내각) |
400 |
887 |
1450 |
|
부하 스위치 캐비닛(C 캐비닛) |
400 |
887 |
1450 |
|
퓨즈 조합 캐비닛(F 내각) |
500 |
887 |
1450 |
|
)계량 캐비닛(M 내각) |
750 |
887 |
1450 |
|
리프팅 캐비닛, 직접 연결 캐비닛(D 캐비닛) |
400 |
887 |
1450 |
|
변압기 캐비닛(PT 내각) |
400 |
887 |
1450 |
|
부하 스위치 리프팅 캐비닛(SL 캐비닛) |
800 |
887 |
1450 |
|
차단기 리프팅 캐비닛(SV 캐비닛) |
800 |
887 |
1450 |
