박스 타입 고정 금속가 밀봉 된 스위치 게어
  • 박스 타입 고정 금속가 밀봉 된 스위치 게어 박스 타입 고정 금속가 밀봉 된 스위치 게어

박스 타입 고정 금속가 밀봉 된 스위치 게어

CNKEEYA는 전기 산업의 주요 제조업체로서 박스 타입 고정 금속에 밀봉 된 스위치 게어와 같은 비용 효율적인 솔루션을 제공합니다. 저렴한 가격으로 품질에 대한 우리의 헌신으로 알려진 Cnkeeya의 스위치 기어는 전력 분배 시스템의 신뢰성과 효율성을 위해 세 심하게 설계되었습니다.

모델: XGN2-12KV Switchgear HXGN15-12KV Ring Main Unit Switchgear

문의 보내기

제품 설명

제조업체로서 비용 효율성에 대한 우리의 강조는 고객이 예산을 손상시키지 않고 고품질 제품을받을 수 있도록합니다. Keeya의 Box Type 고정 금속으로 인한 Swithchgear는 경제적이지만 강력한 솔루션을 제공하는 데 헌신하여 다양한 응용 분야에서 저렴하고 신뢰할 수있는 스위치 기어 솔루션을 원하는 사람들에게 선호되는 선택입니다.


HXGN15-12 박스 타입 PXED 금속 밀폐 링 링 메인 장치 (짧은 주 단위)는 AC 50Hz의 전력 시스템에 적합합니다. 특히 소규모 2 차 변전소, 스위칭 스테이션, 도시 주거 유통, 산업 및 광업 기업, 쇼핑몰, 공항, 지하철, 풍력 발전, 병원, 경기장, 철도 및 기타 장소에 적합합니다.


서비스 조건

● 고도 : ≤ 1000m (주문할 때 특별 요구 사항에 대해 언급 할 수 있습니다. 현재 고도 5200m로 작동하는 6 개의 그룹이 있습니다).

● 주변 온도 : -35 ℃ ~+45 ℃, 최대 일일 평균 온도 차이 ≤ 25 ° C. 평균 일일 상대 습도는 95%를 초과하지 않으며 월 평균 상대 습도는 90%를 초과하지 않아야합니다.

● 지진 용량 : 8도.

● 심각한 진동 및 충격이없고 사전, 화학적 부식 또는 폭발 위험이없는 대신.


임원 표준

● GB3906-2006 3.6kV 이상 및 최대 40.5kV를 포함하여 정격 전압을위한 교대 전류 금속 가열 스위치 기어 및 제어 기어

● IEC 60298 A.C. 1kV 이상의 정격 전압 및 최대 52kV를 포함한 정격 전압에 대한 금속에 밀폐 된 스위치 기어 및 제어 기어

● 고전압 스위치 기어 및 제어 기간 표준에 대한 GB/T 11022-2011 공통 사양


제품 기능

아름답고 컴팩트 한 외관 인 쉘의 보호 레벨은 캐비닛 조립 후 IP3X 이상입니다.

● 상단 및 하단 장치는 모듈 식이며 설치 및 유지 관리가 쉽습니다.

● 캐비닛 선반은 캐비닛의 강도를 보장하기 위해 리벳 구조를 채택합니다.

● 2 차 구성 요소를 장착하기위한 LNTEGRATED 저전압 공간 및 더 많은 보조 보호 장치를 장착하기위한 확장 가능한 미터 룸. 설치를위한 압력 릴리프 채널을 사용할 수 있습니다.

● LT는 경제적 인 효율성과 신뢰성으로 SF6 가스 절연 유지 보수가없는 하중 스위치를 채택합니다. 작동하기 쉽습니다.

● 완전한 사전 예방 연동 장치, 높은 설치 성능.

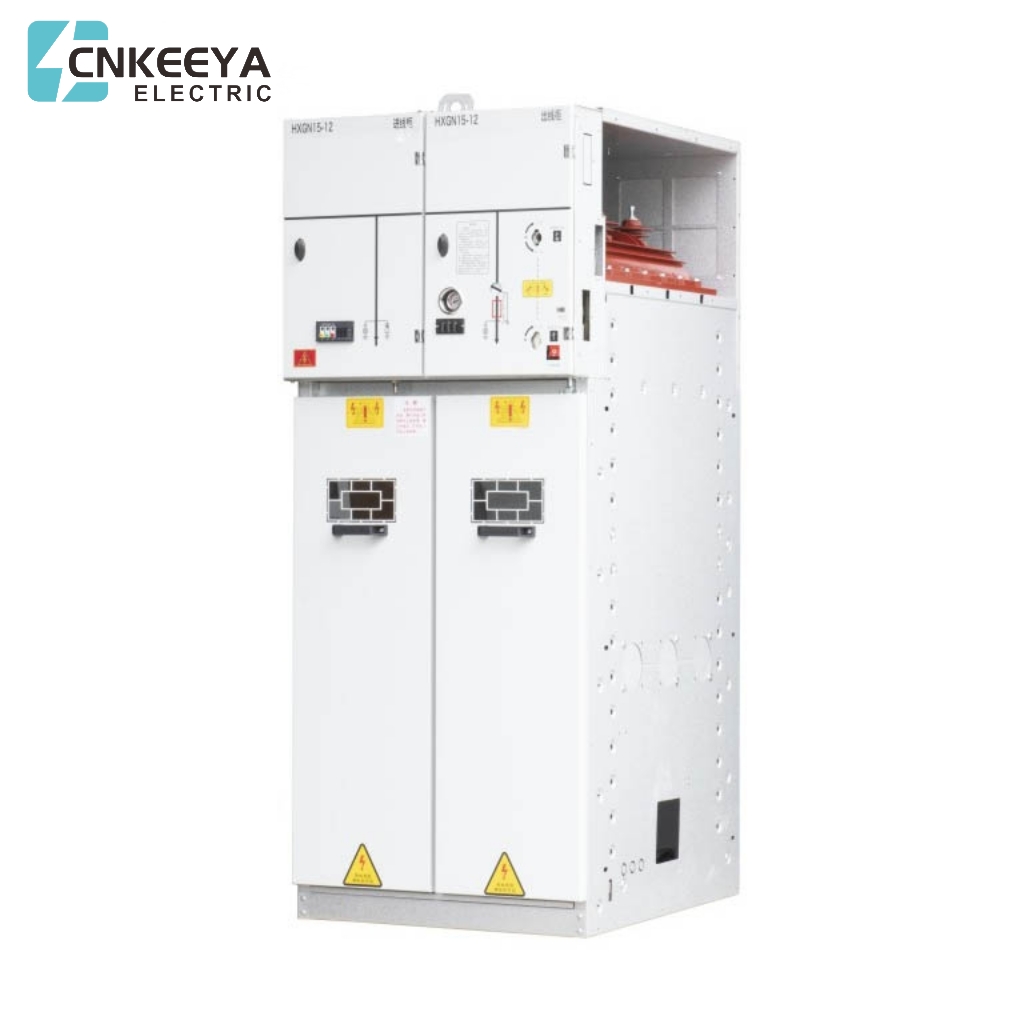

HXGN15-12

박스 타입 고정 금속 둘레 스위치 기어

제품 구조

● 전체 구조

● 링 메인 장치는 버스 룸,로드 스위치 (또는 회로 차단기 실), 케이블 룸, 작동 기계, 연동 기계 및 저전압 제어실, 측정 또는 계량 회로로 구성됩니다. 각 구획은 인접한 방으로의 실패를 피하기 위해 강판으로 분리됩니다.

● 버스 룸

버스 룸은 스위치 기어의 상단 부분에 정렬되어 메인 버스가 서로 연결되어 스위치 기어의 전체 행을 통과합니다. 버스는 수평으로 배열되어 쉽게 확장 할 수 있습니다.

● 메인 스위치 룸

A.로드 스위치 룸 : 스위치 룸에 하중 스위치가 있습니다.로드 스위치의 쉘은 에폭시 수지로 만들어졌으며 SF6 가스가 아크 소화 및 절연 매체로 플레딩됩니다. SF6 가스 밀도 미터 또는 경보 접촉이있는 가스 밀도 미터는 고객 요구 사항에 따라 스위치 룸에 설치할 수 있습니다.

B. Circuit Breaker Room : 회로 차단기 실은 스위치 기어의 중간에 위치하고 있으며, 고객 요구에 따라 특수 진공 회로 차단기 또는 SF6 회로 차단기가 장착 될 수 있습니다. 차단 용량 차단 용량은 정상적인 스위칭 및 분기 네트워크 운영 및 단락 회로의 전기 전류를 충족시킬 수 있습니다. 회로 차단기에는 재발링 기능, 신뢰할 수있는 동작 및 장수가있는 스프링 작동 메커니즘이 장착되어 있습니다.

● 케이블 룸

케이블 실은 주로 케이블을 연결하는 데 사용되므로 단일 코어 또는 3 코어 케이블은 가장 간단한 차폐 케이블 로그와 연결될 수 있습니다. 동시에 낙뢰의 체중기, 현재 변압기 및 하위 접지 스위치를 수용 할 수있는 충분한 공간이 있습니다. 표준 설계에 따르면, 스위치 기어 도어에는 관측 창과 안전 연동 장치가 있으며 케이블 룸의 하단 플레이트에는 밀봉 덮개와 적절한 크기의 괄호가있는 케이블 클램프가 장착되어 있습니다. 케이블 설치를 용이하게하기 위해 케이블 룸의 바닥 판의 전면 도어 프레임을 제거 할 수 있습니다.

● 작동 메커니즘, 연동 메커니즘 및 저전압 제어실 인터록이있는 저전압 챔버는 제어판으로도 작동합니다. 저전압 룸에는 위치 표시기와 기계적 연동 장치가있는 스프링 작동 메커니즘이 장착되어 있습니다. 또한 보조 연락처, 트립 코일, 비상 트립 메커니즘, 정전성 라이브 디스플레이 장치, 키 잠금 장치 및 전기 운영 장치가 장착 될 수 있습니다. 동시에, 공간을 사용하여 제어 회로를 설치하고, 기기를 녹음하고, 보호 계전기를 설치하는 데 사용될 수 있습니다. 750mm 너비의 스위치 기어에는 두 개의 동일한 저전압 룸이 장착되어 있으며 더 많은 액세서리가 장착 될 수 있습니다.


기술 매개 변수

아니요.

단위

1

정격 전압

KV

12

2

정격 주파수

HZ

50

3

메인 버스의 정격 전류/최대 전류가 사용되지 않습니다

A

630, 125

4

짧은 시간을 기본의 전류에 견딜 수 있습니다

회로 및지면 회로

ka/s

20, 3

5

정격 피크가 주 회로의 전류를 견딜 수 있습니다

그리고지면 회로

그만큼

50

6

메인 회로 및지면 회로의 전류 등급 단락 제작

그만큼

50

7

로드 스위치 최대 용량 파괴 시간

시간

100

8

전류를 중단합니다

그만큼

31.5, 40

9

정격 폐쇄 링 파단 전류

A

630

10

정격 전송 전류

A

1600

11

기계적 수명

시간

2000

12

1 분 전력 주파수 견실 전압 (피크) 위상 위상, 위상 지/분리 거리

KV

42, 48

13

번개 충동을 견딜 수있는 전압 (피크) 위상 위상지고/분리 거리

KV

75, 85

14

1 분 전력 주파수를 2 차 회로의 전압에 견딜 수 있습니다

KV

2

15

보호 수준


IP3X


개요 크기

높이 H (mm)

크기

해당되는 범위

1400

싱글 코어 케이블에 적용됩니다

1600

싱글 코어 케이블에 적용됩니다

1800

3 코어 케이블에 적용됩니다


너비 W (MM)

375

입구 그리고 콘센트

500


750


깊이 d (mm)

918



구조 다이어그램

1. 작동 메커니즘

2.로드 스위치

3. 캐비닛 바디

4. 기기 방

5. SF6 전압계

6. 고전압 표시

7. 퓨즈

8. 하부 접지 스위치


주문 지시

주문시 지정하십시오.

● 주문할 때 다음과 같은 기술 데이터가 제공되어야합니다.

● 주 배선 솔루션 번호, 목적 및 단일 라인 시스템 도면, 정격 전압, 정격 전류, 정격 단락 파괴 전류, 분배 실 레이아웃 드로잉 및 스위치 캐비닛 배열 도면 등;

● 스위치 기어의 제어, 측정 및 보호 기능에 대한 요구 사항뿐만 아니라 다른 잠금 및 자동 장치에 대한 요구 사항 및 회로도; 스위치 기어의 주요 전기 구성 요소의 모델, 사양 및 수량;

● 스위치 기어가 특수 환경 조건에 사용되면 주문할 때 명시해야합니다.

● 다른 특별 요구 사항은 주문하기 전에 서면으로 자세히 설명하고 협상해야합니다.


제품 개요

메인 변압기의 용량을 높이고 변전소의 전원 공급 용량을 향상시킵니다.

전원 전송 라인의 전력 전송을 개선하고 분포 라인의 수를 줄입니다.

중간 전압 라인의 전원 공급 반경을 늘리십시오.

중간 전압 전원 그리드의 전원 공급 품질을 향상시킵니다.

중간 전압 전력망의 전력 손실을 줄입니다.

비철 금속과 토지 자원을 절약하십시오.


모델과 의미


서비스 조건

● 고도 : ≤1000m 주변 온도 : 최대 주변 온도 +40 ℃, 최소 주변 온도 -35 ℃, 최대 일일 온도 차이 25 ℃;

● 상대 습도 : 일일 평균 상대 습도 ≤95%, 월 평균 상대 습도 ≤90%;

● 지진 강도 : 8도;

시스템의 정격 빈도 : 50Hz;

SF6의 연간 누출 속도 : ≤0.1%;

인클로저 보호 등급 : IP3X;

● 참고 : 위의 조건을 넘어서이 제품을 주문할 때 회사와 상담하십시오.


임원 표준

● GB/T156 표준 전압

● GB 311.1 단열 코디네이션 파트 1 : 정의, 원칙 및 규칙;

● GB 38043.6kV ~ 40.5kV 고전압 3.6kV 이상 및 40.5kV 미만의 정격 전압에 대한 전류 스위치 GB 3906 3.6kV 이상 및 최대 40.5kV를 포함하여 정격 전압에 대한 교대 전류 금속으로 배열 된 스위치 기어 및 제어 기어;

● GB/T 11022 고전압 스위치 기어 및 제어 기어 표준에 대한 일반적인 정접치;

● 산업 사용을위한 GB/T 12,022 황 헥사 피우오 라이드;

● GB16926 고전압 전류 스위치 퓨즈 조합;

● DL/T 404 실내 AC 고전압 스위치 기어 패널 완전 금속 밀폐 링 메인 장치


기술 매개 변수

아니요.

이름

단위

로드 스위치 캐비닛

스위치 퓨즈 콤비네이션 캐비닛

1

정격 전압

KV

24

2

정격 주파수

HZ

50

3

정격 전류

A

630

125

4

정격 하중 파괴 전류

A

630

125

5

(3S) 정격 단기 견해 전류 (유효) (3S)

그만큼

20

6

정격 피크 견해 전류

그만큼

50

7

폐쇄 루프 파단 전류

A

630

8

최대 전송 전류

A


31.5

9

전망 단락 파손 퓨즈의 전류 (유효)

그만큼


1400

10

2S 짧은 시간 접지 스위치의 전류를 견딜 수 있습니다

그만큼

20

11

현재 중단 시간 등급

시간

≥100

12

기계적 수명

로드 스위치

≥2000

접지 스위치

≥2000

13

SF6 가스의 연간 누출 속도

SF6 가스의 연간 누출 속도

%

≤0.1






14

 정격 단기 전력 주파수 견적 전압 (유효)

분리 거리에 걸쳐

KV

64 (79)

스위치 오프닝 거리

KV

64 (79)

단계 위상, 단계에서지면

KV

50 (65)

등급의 번개 mpulse 견해 전압 (피크)

분리 거리에 걸쳐

KV

110 (145)

스위치 오프닝 거리

KV

110 (145)

단계 위상, 단계에서지면

KV

95 (125)

15

온도 상승 제한

K

GB/T11022에 따르면

16

작동 메커니즘


수동 또는 전기 플러스 매뉴얼

17

작동 전압

V

권장 DC110, 옵션 DC24 또는 DC48 AC220

18

캐비닛에서 절연 부품의 크리히 지 거리

mm/kv

≥20 (24KV) 220 (PER24KV로 계산)

19

인클로저 보호 등급


IP3X

20

베어 도체의 명확한 공기 거리 (위상에서 접지 및 위상에서 위상까지)

mm

≥180

21

정격 케이블 충전 파괴 전류

A

25

22

전환 인덕턴스 전류 무선 변압기

A

0 ~ 15a

23

개방 및 폐쇄 비동기

MS

<5

24

주 회로 저항 (퓨즈 제외)

아기

<140

참고 : 스위치 퓨즈 조합의 정격 전류는 하중 스위치와 선택된 퓨즈의 완전한 결합 장치에 사용됩니다. 브래킷 외부의 데이터는 저항이 낮은 중립 지점 접지 시스템을 의미하며, 브래킷 내부의 데이터는 ARC 억제 코일을 통한 중립 지점 접지 또는 비정규 시스템을 나타냅니다.


완전 금속 밀폐 링 메인 장치

개요 크기


수신 (나가는) 라인 캐비닛의 개요 다이어그램

스위치 캐비닛의 목적

캐비닛 너비 (mm)

캐비닛 깊이 (MM)

캐비닛 높이 (mm)

들어오는 내각

750

1020

1900

나가는 캐비닛

500

1020

1900

내각

500

1020

1900

버스 커플 캐비닛

500

1020

1900

바이스 버스 커플 캐비닛

500

1020

1900

버스 전환 캐비닛

500

1020

1900

계량 내각

1120

1020

1900

메모:

1. 스위치 캐비닛의 공칭 깊이에는 도어 패널의 모든 외부 모서리가 포함됩니다 (볼록 요소, 잠금, 핀 및 도어 패널의 볼록 부분 제외)

2. 헤드의 모든 외부 가장자리를 포함하여 스위치 캐비닛의 공칭 높이 (볼록 링 제외)
