RM6-40.5 완전 밀폐형 완전 절연 Ges 필드 링 메인 유닛은 전기 에너지를 수신하고 분배하기 위한 실내 12-40.5kV 3상 AC 5OHZ 장비의 완전한 세트로 당사에서 생산한 차세대 개폐 장치입니다. 주로 다음 용도로 사용됩니다. 제어, 보호 및 모니터링을 위한 다양한 발전소, 변전소, 산업 및 광업 기업, 지하철, 민간 및 상업용 건물과 같은 중간 전압 전력 시스템의 전력 변환 및 전송. 신뢰할 수 있는 성능, 강력한 적응력 및 작은 크기가 특징입니다.
RM6-40.5

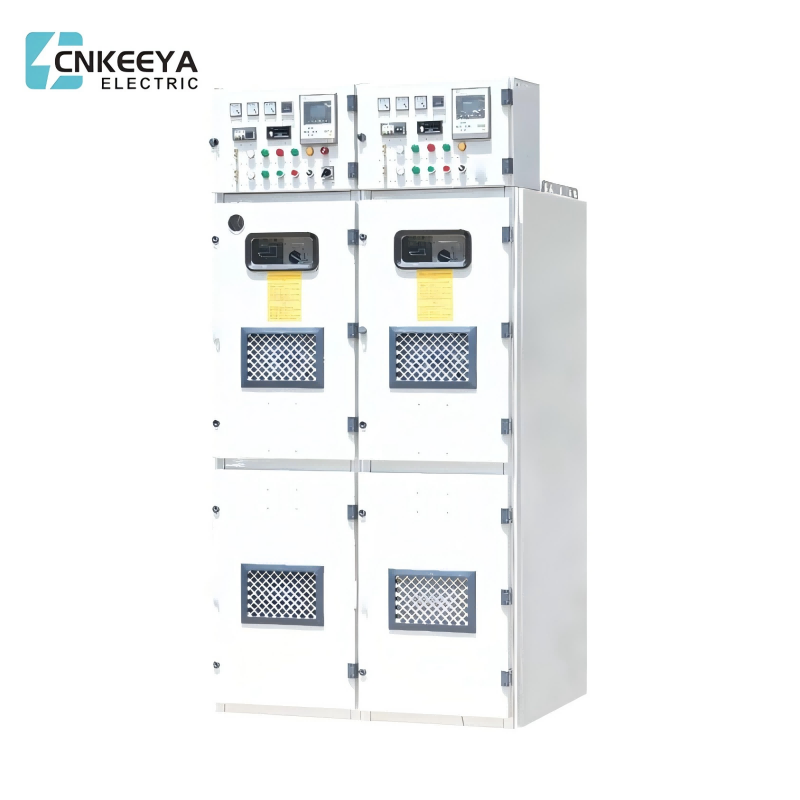

RM6-40.5 완전 밀폐형 완전 절연 가스 충진 링 본체
● GB 3906 3.6kV 이상 40.5kV 이하의 정격 전압을 위한 교류 금속 폐쇄 개폐 장치 및 제어 장치
● DL/T 404 실내 교류 고전압 개폐반
● IEC 62271-200:2003 1kV 이상 52kV 이하의 정격 전압용 AC 금속 폐쇄 개폐 장치 및 제어 장치 1016001/003-0000-00 12kV, 24kV에 대한 중국 국가 전력망 공사의 자재 조달 표준
● 1016001/003-0000-00 12KV,24kV 40.5kV 고전압 배전반에 대한 중국 국가 전력망 공사의 자재 조달 표준 1016001/003-0000-00 일반 기술 사양
● 주변 온도: 최대 온도는 40℃, 최저 온도는 -25℃, 24시간 이내에 측정된 평균값은 35℃를 초과하지 않습니다.
● 상대습도: 24시간 이내에 측정된 상대습도의 평균값은 95%를 초과해서는 안 되며, 월별 상대습도의 평균값은 90%를 초과해서는 안 됩니다.
● 습도가 높을 때 온도가 급격하게 변화하면 결로가 발생할 수 있습니다. 24시간 이내에 측정한 수증기압의 평균값은 2.2kPa를 초과해서는 안 되며, 월간 수증기압의 평균값은 1.8kPa를 초과하면 안 됩니다.
● 고도: 1000m 이하;
● 지진 강도: 8도 이하;
● 2차 시스템에서 유도된 전자기 간섭의 진폭은 1.6kV를 초과해서는 안 됩니다.
● 주변 공기는 먼지, 연기, 부식성 및 가연성 가스, 증기 또는 염분으로 인해 눈에 띄게 오염되지 않습니다.
참고: 사용 조건이 위 조항을 초과하는 경우 사용자와의 상담을 통해 해결 방법을 결정할 수 있습니다. RM6-40.5 RM6-40.5 완전 밀폐형 완전 절연 가스 충진 링 본체
|
아니요. |
안건 |
단위 |
인위적인 매개변수 |
|||
|
1 |
정격전압 |
케이 V |
12 |
40.5 |
||
|
2 |
정격 전류 |
A |
1250~3150 |
1250~2500 |
||
|
3 |
정격 주파수 |
헤르츠 |
50 |
|||
|
4 |
정격 단시간 내전류 |
k/Vs |
25、31.5 |
|||
|
5 |
정격 피크 내전류 |
카 |
63、80 |
|||
|
6 |
정격 단락 전류 지속 시간 |
S |
4 |
|||
|
7 |
정격단락차단전류 |
카 |
25、31.5 |
|||
|
8 |
정격 단락 투입 전류 |
카 |
63、80 |
|||
|
9 |
아크 지속 시간 |
S |
0.5 |
|||
|
10 |
기계적 수명 |
회로 차단기 |
시간 |
2000 |
10000 |
|
|
분리 스위치 |
3000 |
|||||
|
접지 스위치 |
3000 |
|||||
|
11 |
차단기의 전기적 수명 |
시간 |
30 |
|||
|
12 |
정격 충전 가스 압력(20℃의 게이지 압력) |
MPa |
0.05 |
|||
|
13 |
최저한의 기능압력(게이지 20℃에 압력) |
0.03 |
||||
|
14 |
SF6가스 연간 누출률 |
|
0.5% 이하 |
|||
|
15 |
정격 절연 수준 |
정격 상용주파 내전압(1분)(유효) |
단계에서 단계로, 단계에서 접지로 |
케이 V |
42 |
95 |
|
고립 거리, 진공 오프닝 |
48 |
118 |
||||
|
정격 낙뢰 충격 내전압(피크) |
단계에서 단계로, 단계에서 접지로 |
케이 V |
75 |
185 |
||
|
격리 거리, 진공 개방 |
85 |
215 |
||||
|
16 |
보조자 제어 회로 |
정격전압 |
V |
12 |
40.5 |
|
|
1분 힘 주파수 내전압 |
|
1250~3150 |
1250~2500 |
|||
|
17 |
내각 보호 등급 |
캐비닛 하우징 |
|
50 |
||
|
가스가 가득 찬 구획 |
|
25、31.5 |
||||
|
18 |
운영 연속성 상실 카테고리 |
A |
63、80 |
|||
|
19 |
온도 상승 시험 |
|
4 |
|||
|
20 |
주회로 저항 |
1250 |
UΩ |
25、31.5 |
||
|
2000 |
年 |
|||||
|
2500 |
0.5 |
|||||
|
3150 |
2000 |
10000 |
||||
|
21 |
부분 해고하다 |
테스트 전압 |
케이 V |
3000 |
||
|
단일 절연 요소 |
PC |
3000 |
||||
|
완전한 세트 |
30 |
|||||
|
22 |
서비스 수명 |
|
0.05 |
|||
RM6-40.5
RM6-40.5 완전 밀폐형 완전 절연 가스 충진 링 본체
메모:
1.40.5kV/2000A의 정격 단락 차단 전류는 31.5kA입니다. 12kV/3150A의 정격 단락 차단 전류는 31.5kA입니다.
2. 변류기의 정격 피크 내전류와 정격 단시간 내전류 매개변수는 별도로 평가되어야 합니다.
3. 회로 저항은 버스 커플러 소켓(버스 커플러 포함)의 인출 라인에서 케이블 소켓의 인출 라인 측(현재 장치 포함)까지 측정한 측정값을 말합니다. 버스 커플러와 전류 장치가 포함되지 않은 경우 표의 값에서 20을 빼야 합니다.
1.소형 버스실
2.악기실
3. 메인 버스의 가스 충전 구획
4. 스테이션 단로기
5.작동기구실
6.회로 차단기
7. 회로 차단기의 가스 충전 구획
8.케이블룸
9. 변류기
10.케이블
11.CM-35 피뢰기
12.압력 방출 채널
13.케이블 플러그
14.케이블 소켓
15. 테스트 소켓 플러그
16.테스트 소켓
17.지선버스
18. 압력 완화 장치
19.메인버스
20.버스 커플러 소켓
21.버스 커플러
메모:
(캐비닛 폭): 600mm,800mm;
b(캐비닛 깊이): 12kV의 경우 깊이 1420; 40.5kV의 경우 깊이 1620입니다.
