24kV 고체 절연 링 메인 유닛이 현대 배전을 위해 선호되는 이유

배전 네트워크는 더 높은 안전성, 더 적은 유지 관리, 더 큰 환경 지속 가능성을 향해 계속 발전함에 따라24kV 고체 절연 링 메인 유닛유틸리티, 재생 에너지 프로젝트, 산업 시설 및 상업용 건물에 대한 솔루션이 점점 더 대중화되고 있습니다. 이 기사에서는 이 혁신적인 스위치기어가 기존 가스 절연 시스템과 어떻게 다른지 설명하고 작동 원리, 기술적 이점, 적용 시나리오 및 구매 고려 사항을 살펴보고 그 이유를 보여줍니다.CNKEEYA전 세계 고객에게 안정적인 중전압 배전 솔루션을 제공합니다.

내용물

• 소개
• 24kV 고체 절연 링 메인 유닛이란 무엇입니까?
• 고체 절연 RMU의 주요 장점
• 어떻게 작동하나요?
• 계속 읽기

소개

보다 안전하고 친환경적인 전기 인프라에 대한 요구로 인해 전력 공급이 가속화되었습니다.24kV 고체 절연 링 메인 유닛현대 유통 네트워크 전반에 걸쳐 중압전기기기 제조 경험이 풍부한 제조업체로서,CNKEEYAdelivers advanced solid insulated switchgear solutions designed to improve operational reliability while reducing environmental impact. 기존 SF₆ 가스 절연 장비와 비교하여 견고한 절연 기술은 향상된 안전성, 단순화된 유지 관리 및 탁월한 장기 성능을 제공하므로 유틸리티, 산업 플랜트, 재생 에너지 스테이션, 공항, 철도 운송 시스템 및 스마트 시티 프로젝트에 이상적인 선택입니다.

프로젝트에 노후화된 전력망을 업그레이드하든 새로운 배전 시스템을 구축하든 상관없이 적절한 링 메인 장치를 선택하는 것은 운영 효율성, 유지 관리 비용, 장비 수명 및 네트워크 신뢰성에 직접적인 영향을 미칩니다. 견고한 절연 개폐 장치의 기술적 특성을 이해하면 엔지니어와 구매 관리자가 정보에 입각한 투자 결정을 내릴 수 있습니다.

24kV 고체 절연 링 메인 유닛이란 무엇입니까?

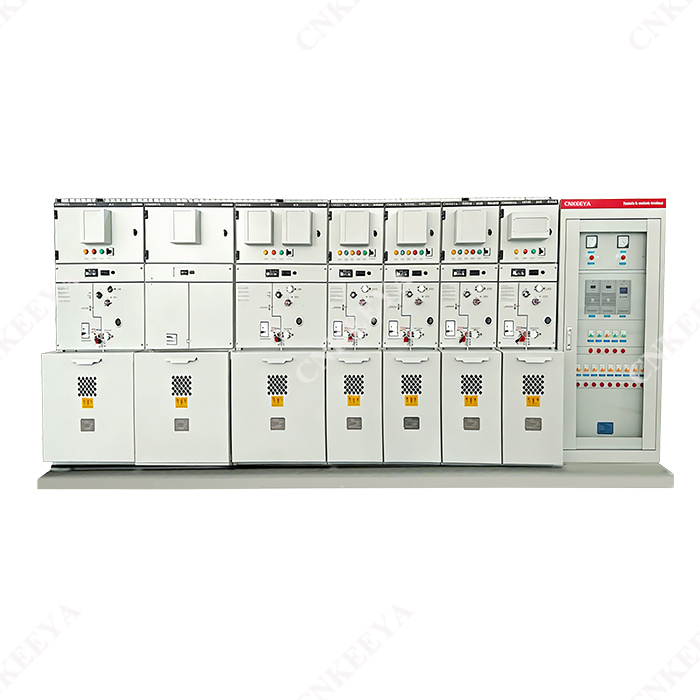

A 24kV 고체 절연 링 메인 유닛(RMU)는 최대 24킬로볼트까지 작동하는 2차 배전 네트워크용으로 설계된 소형 중전압 스위치기어 어셈블리입니다. SF₆ 가스를 기본 절연 매체로 사용하는 대신 고급 고체 유전체 재료를 활용하여 전원이 공급되는 구성 요소를 안전하게 절연합니다.

RMU는 다음을 포함하여 여러 기능 장치를 하나의 소형 인클로저에 통합합니다.

• 부하 차단 스위치
• 회로 차단기
• 진공 차단기
• 접지 스위치
• 부스바
• 보호계전기
• 케이블 연결 구획

전원이 공급되는 모든 도체는 고성능 고체 절연재 내에 캡슐화되어 있으므로 장비는 먼지, 습기, 응결, 오염 및 외부 환경 영향에 대한 저항력이 매우 높습니다. 이러한 구조는 까다로운 설치 조건에서도 작동 안정성을 크게 향상시킵니다.

기존의 공기 절연 개폐 장치와 달리 견고한 절연 RMU는 설치 공간이 훨씬 적게 필요하면서도 작동 안전성은 더 높습니다. SF₆ 가스 절연 시스템과 비교하여 온실가스 누출 위험을 제거하고 장비 수명주기 전반에 걸쳐 환경 규정 준수를 단순화합니다.

고체 절연 RMU의 주요 장점

점점 더 많은 수의 유틸리티 회사와 산업 사용자가 몇 가지 강력한 이점으로 인해 기존 스위치기어를 견고한 절연 대체품으로 교체하고 있습니다.

1. 환경 친화적인 디자인

가장 중요한 이점 중 하나는 지구 온난화 가능성이 매우 높은 온실가스인 육불화황(SF₆)을 제거하는 것입니다. 가스 절연체를 고체 유전체 재료로 대체함으로써 장비는 지속 가능한 전력 인프라를 지원하고 조직이 점점 더 엄격해지는 환경 규정을 충족하도록 돕습니다.

2. 더 높은 운영 안전성

견고한 절연체는 활선 도체를 완전히 캡슐화하여 우발적인 접촉, 플래시오버 또는 절연 실패 가능성을 최소화합니다. 운영자는 전환 및 유지 관리 작업 중에 개인 안전이 향상되는 이점을 누릴 수 있습니다.

3. 가혹한 환경에 대한 탁월한 내성

견고하게 절연된 RMU는 다음에 노출된 위치에서 탁월한 전기 성능을 유지합니다.

• 높은 습도
• 소금 스프레이
• 중공업 오염
• 먼지 축적
• 높은 고도
• 빈번한 온도 변동

이러한 환경 적응성은 절연 성능 저하로 인한 예상치 못한 정전을 크게 줄여줍니다.

4. 컴팩트한 설치 공간

도시 변전소, 지하 배전실, 상업용 건물 및 재생 에너지 스테이션은 설치 공간이 제한적인 경우가 많습니다. 컴팩트한 구조 설계를 통해 엔지니어는 안전한 작동 여유 공간을 유지하면서 사용 가능한 바닥 면적을 최대화할 수 있습니다.

5. 유지 보수 요구 사항 감소

가스 압력 모니터링, 누출 검사 또는 가스 보충이 없기 때문에 유지 관리 활동이 훨씬 간단해집니다. 이는 장비의 서비스 수명 전반에 걸쳐 수명 주기 비용을 낮추고 가동 중지 시간을 줄이는 것으로 해석됩니다.

24kV 고체 절연 링 메인 유닛은 어떻게 작동합니까?

절연 기술은 기존 가스 절연 장비와 다르지만 작동 원리는 고압 엔지니어에게 익숙합니다.

들어오는 전력은 내부 버스바 시스템에 도달하기 전에 들어오는 피더를 통해 RMU로 들어갑니다. 네트워크 작동 조건에 따라 스위칭 장치는 전기 에너지를 나가는 피더로 보내는 동시에 보호 장치는 회로 상태를 지속적으로 모니터링합니다.

과부하, 합선, 지락 등의 이상 상황이 발생하면 보호 계전기가 즉시 진공 차단기를 작동시켜 고장 구간을 격리하고 배전선의 영향을 받지 않는 부분의 서비스 중단을 최소화합니다.

고체 유전체 절연체는 전류가 흐르는 도체를 영구적으로 둘러싸서 가압된 절연 가스에 의존하지 않고 전기적 절연을 보장합니다. 그 결과 장비의 작동 수명 전반에 걸쳐 안정적인 유전체 성능, 탁월한 절연 신뢰성, 최소한의 유지 관리가 가능해졌습니다.

또한 최신 지능형 RMU는 실시간 운영 데이터를 수집할 수 있는 디지털 모니터링 시스템을 통합하여 예측 유지 관리 전략을 구현하고 스마트 그리드 인프라 개발을 지원할 수 있습니다.

24kV 고체 절연 RMU와 기존 시스템의 기술 구조 비교

단열 기술 간의 구조적 차이점을 이해하면 엔지니어가 특정 유통 시나리오에 적합한 솔루션을 선택하는 데 도움이 됩니다. 그만큼24kV 고체 절연 링 메인 유닛공기 절연 및 SF₆ 가스 절연 시스템에 비해 근본적으로 다른 접근 방식을 제공합니다.

고체절연 RMU의 핵심 부품

고성능 RMU는 각각 신뢰성과 작동 안전을 위해 설계된 여러 통합 기능 모듈로 구성됩니다.

진공 차단기 장치

고장 전류 차단을 담당하는 진공 차단기는 밀폐된 환경에서 아크 소멸을 보장하여 고부하 조건에서도 안정적이고 신뢰할 수 있는 스위칭 성능을 제공합니다.

부하 개폐 장치

이 구성 요소를 사용하면 정상 부하 전류를 안전하게 전환할 수 있으므로 운영자는 공급 안정성을 방해하지 않고 배전 네트워크를 재구성할 수 있습니다.

피더 보호 시스템

고급 보호 계전기는 과전류, 단락, 접지 결함과 같은 비정상적인 전기 조건을 감지하여 영향을 받은 회로를 즉시 격리시킵니다.

부스바 조립

내부 버스바 시스템은 일관된 전도성을 유지하고 에너지 손실을 최소화하면서 여러 개의 출력 공급 장치에 전기 에너지를 분배합니다.

실제 애플리케이션의 성능 이점

실제 배포 시나리오에서 견고한 절연 RMU는 안정성과 수명주기 비용 효율성 측면에서 상당한 이점을 보여줍니다.

• 도시 배전망의 정전 빈도 감소
• 해안 및 다습한 환경에서도 안정적인 작동
• 유틸리티의 수명 주기 유지 관리 비용 절감
• 제한된 변전소에서 작업자의 안전성 향상
• 재생 에너지 통합에서 시스템 신뢰성 향상

예를 들어, 환경 노출이 심각하고 유지 관리 접근이 제한된 태양광 및 풍력 발전소에서 견고한 절연 기술은 그리드로의 중단 없는 전력 흐름을 보장하는 안정적이고 유지 관리가 필요 없는 스위칭 솔루션을 제공합니다.

주요 엔지니어링 설계 기능

다음과 같은 제조업체에서 개발한 최신 RMUCNKEEYA뛰어난 성능과 장기적인 내구성을 보장하기 위해 고급 엔지니어링 원리를 통합합니다.

• 외부오염을 방지하는 완전밀폐형 단열구조
• 유연한 시스템 확장을 위한 모듈형 설계
• 통합 보호 및 자동화 시스템
• 고유전 강도 복합 재료
• 향상된 작업자 안전을 위한 아크 방지 구조

이러한 기능은 복잡한 유통 환경에서 안정적인 작동을 보장하여 도시 및 산업 응용 분야 모두에 적합한 장비를 만듭니다.

24kV 고체 절연 링 메인 유닛의 일반적인 응용

그만큼24kV 고체 절연 링 메인 유닛컴팩트한 디자인, 높은 안전성, 강력한 환경 적응성으로 인해 여러 산업 분야에서 널리 사용됩니다. 다음과 같은 제조업체CNKEEYA현대 지능형 배전 네트워크의 요구 사항을 충족하도록 이러한 시스템을 설계하십시오.

• 도시 배전 네트워크:공간이 제한된 인구 밀도가 높은 도시에서 안정적인 전력 공급을 보장합니다.
• 산업 시설:제조공장, 화학공장, 중공업지역에 안정적인 전력배분을 제공합니다.
• 재생 가능 에너지 플랜트:유지 관리가 적은 개폐 장치가 필요한 태양열 발전소 및 풍력 발전소에 이상적입니다.
• 교통 인프라:안전하고 안정적인 전력 제어를 위해 공항, 지하철 시스템, 철도 및 터널에 사용됩니다.
• 상업용 건물:지속적인 전력 수요가 있는 쇼핑몰, 병원, 데이터 센터, 고층 건물을 지원합니다.
• 스마트 그리드 프로젝트:지능형 에너지 관리를 위해 디지털 모니터링 시스템과 통합됩니다.

설치 및 운영 모범 사례

견고한 절연 RMU 시스템의 장기적인 신뢰성과 안전한 작동을 보장하려면 적절한 설치 및 작동 절차를 따라야 합니다.

1. 적절한 현장 준비

설치 환경은 깨끗하고 건조하며 부식성 가스가 없어야 합니다. 견고한 절연체는 오염에 대한 저항력이 높지만 적절한 설치 조건은 장기적인 성능을 향상시킵니다.

2. 올바른 케이블 종단 처리

안정적인 전기 연결을 보장하고 부분 방전 위험을 최소화하려면 고품질 케이블 액세서리를 사용해야 합니다.

3. 정기점검 전략

유지 관리 요구 사항은 최소화되지만 기계적 작동, 보호 시스템 및 외부 인클로저를 정기적으로 검사하는 것이 좋습니다.

4. 시운전 전 전기 테스트

시스템에 전원을 공급하기 전에 절연 저항 테스트, 기능 전환 테스트 및 릴레이 보호 검증을 완료해야 합니다.

5. 환경 모니터링

데이터 센터 또는 산업 플랜트와 같은 중요한 설치에서 온도 및 습도 모니터링은 최적의 작동 조건을 유지하는 데 도움이 됩니다.

구매자와 엔지니어를 위한 선택 가이드

옳은 선택24kV 고체 절연 링 메인 유닛시스템 요구사항과 환경 조건을 주의 깊게 평가해야 합니다.

• 정격 전압 및 전류 요구 사항
• 단락 차단 용량
• 나가는 피더 수
• 환경 조건(습도, 오염도, 고도)
• 설치 공간 가용성
• 스마트 그리드 또는 자동화 시스템과의 통합

다음과 같은 신뢰할 수 있는 제조업체와 협력합니다.CNKEEYA선택한 솔루션이 기술 사양과 장기적인 운영 기대치를 모두 충족하는지 확인합니다.

견고한 절연 기술이 미래인 이유

글로벌 에너지 부문은 더욱 안전하고 친환경적이며 지능적인 인프라로 빠르게 전환하고 있습니다. 견고한 절연 스위치기어 기술은 이러한 변화에 완벽하게 부합합니다.

SF₆ 기반 시스템과 달리 온실가스 문제를 제거하는 동시에 운영자 안전을 개선하고 수명 주기 유지 관리 비용을 절감합니다. 스마트 그리드 개발이 가속화됨에 따라 소형의 디지털 호환 스위치기어에 대한 수요가 계속 증가하고 있습니다.

이는24kV 고체 절연 링 메인 유닛전 세계 현대 배전 네트워크를 위한 미래 지향적 솔루션입니다.

자주 묻는 질문(FAQ)

24kV 고체절연링 본체는 어떤 용도로 사용되나요?

이는 도시 그리드, 산업 플랜트 및 재생 에너지 프로젝트의 전기 회로를 제어, 보호 및 격리하기 위해 중전압 배전 시스템에 사용됩니다.

고체 단열재는 SF₆ 가스 단열재와 어떻게 다릅니까?

고체 절연은 에폭시 또는 복합 재료를 사용하여 도체를 절연하는 반면 SF₆ 시스템은 가압 가스를 사용합니다. 견고한 단열재는 온실 가스 배출을 제거하고 유지 관리 요구 사항을 줄입니다.

견고한 절연 RMU는 도시 설치에 안전한가요?

예. 완전 밀폐형 설계로 충전부와의 우발적인 접촉을 방지하고 소형 지하 또는 실내 변전소에서도 안정적으로 작동합니다.

24kV 고체 절연 링 본체의 수명은 얼마나 됩니까?

일반적으로 환경 조건과 부하 프로필에 따라 20~30년 동안 안정적으로 작동할 수 있습니다.

자주 유지 관리가 필요합니까?

아니요. 주요 장점 중 하나는 가스 모니터링이나 보충이 필요하지 않기 때문에 유지 관리가 적다는 것입니다.

스마트 그리드 시스템에 통합될 수 있나요?

예. 현대적인 디자인은 스마트 그리드 애플리케이션을 위한 디지털 모니터링, 원격 제어 및 지능형 오류 감지를 지원합니다.

결론

그만큼24kV 고체 절연 링 메인 유닛이는 중전압 배전 기술의 중요한 진전을 나타냅니다. 환경 친화적인 설계, 컴팩트한 구조, 높은 안전 수준 및 긴 서비스 수명을 통해 현대 전력 네트워크에서 선호되는 솔루션으로 빠르게 자리잡고 있습니다.

SF₆ 가스를 제거하고 고체 절연체를 채택함으로써 이 기술은 작동 안전성을 향상시킬 뿐만 아니라 글로벌 지속 가능성 목표도 지원합니다. 도시 기반 시설부터 재생 가능 에너지 시스템에 이르기까지 다재다능함을 갖춘 차세대 배전의 핵심 구성 요소입니다.
