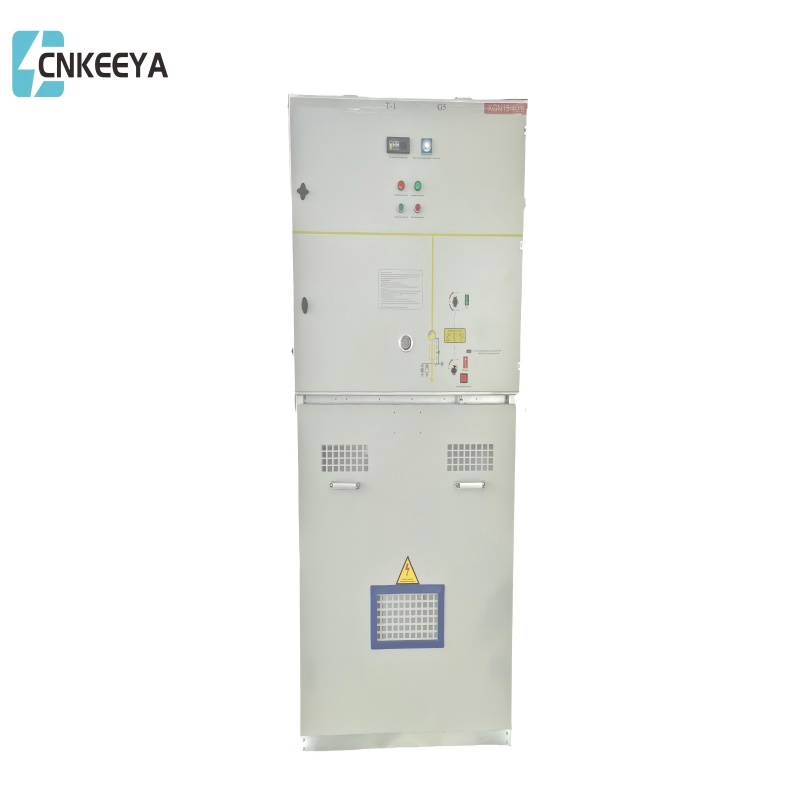

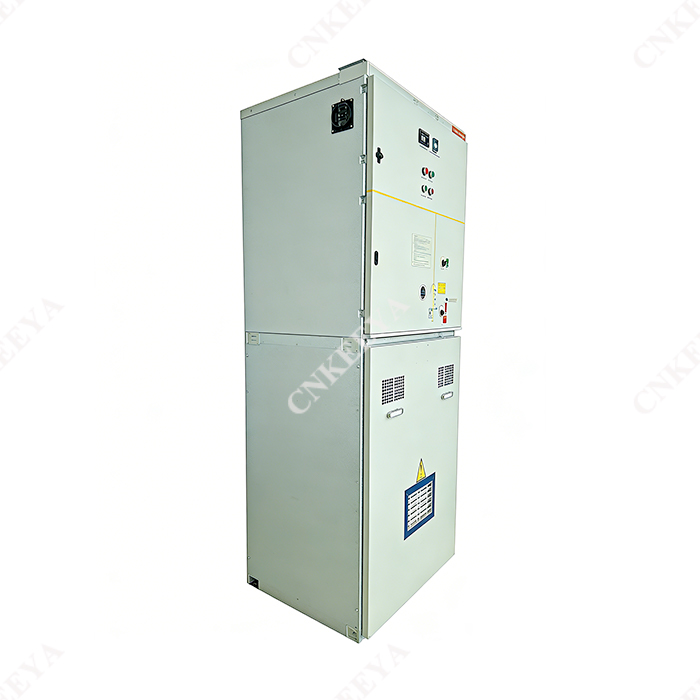

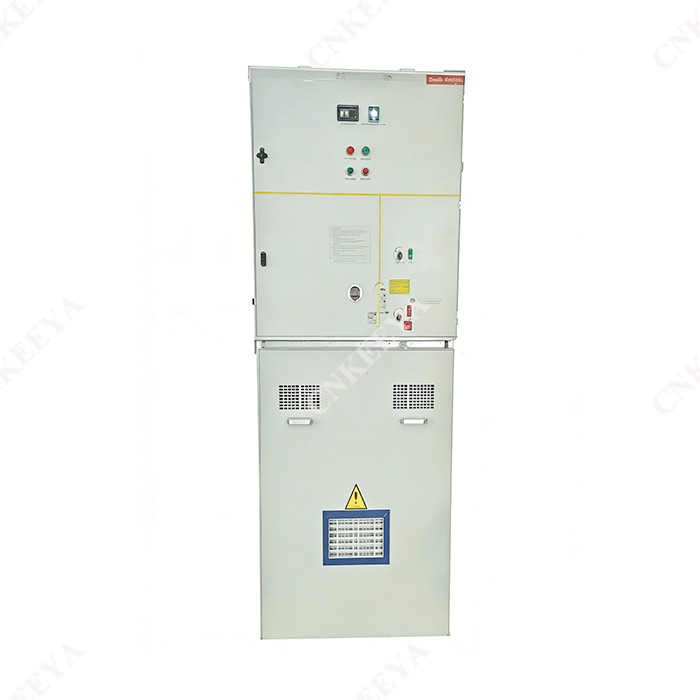

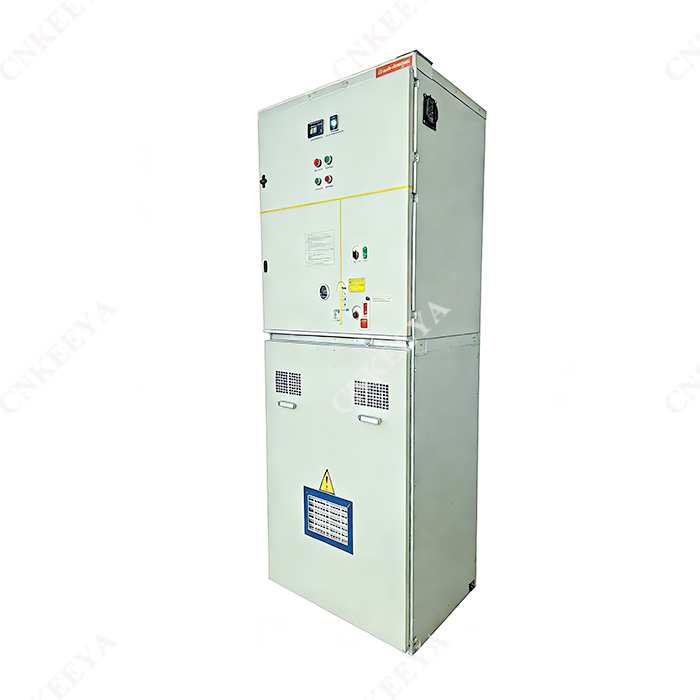

평판이 좋은 제조업체 인 Cnkeeya는 고급 기술과 비용 효율적인 솔루션을 혼합 한 전체 금속 밀폐 링 메인 장치를 자랑스럽게 제시합니다. 우리는 경쟁력있는 가격으로 고품질 제품을 제공하는 데 우선 순위를 정해 전체 금속 밀폐 된 링 메인 장치가 신뢰할 수 있고 저렴한 솔루션으로 눈에 띄게 보장합니다. CNKEEYA와 파트너 관계를 맺고 완전 금속으로 둘러싸인 링 메인 장치의 영역에서 최고 수준의 제조 전문 지식, 비용 효율성 및 우수성에 액세스하십시오. 예산 내에 머무르는 동안 귀하의 요구를 충족시키는 혁신적인 솔루션에 대해 우리를 신뢰하십시오.
주요 제조업체 인 Cnkeeya는 최첨단 기술과 비용 효율성에 대한 약속과 결합 된 전체 금속 밀폐 링 메인 장치를 자랑스럽게 제시합니다. 고품질 제품 제공에 대한 우리의 헌신은 경쟁력있는 가격을 제공하는 데 중점을두고 있습니다. Cnkeeya는 풀 메탈 밀폐 된 링 메인 장치의 영역에서 비용 효율적인 솔루션을위한 신뢰할 수있는 소스로 나타납니다. 품질과 경제성을 우선시하는 최상위 제품에 액세스하기 위해 당사와 파트너십을 맺습니다.
메인 변압기의 용량을 높이고 변전소의 전원 공급 용량을 향상시킵니다.
분배 라인의 전력 전송 용량을 개선하고 분배 라인 수를 줄입니다.
중간 전압 라인의 전원 공급 반경을 늘리십시오.
중간 전압 전원 그리드의 전원 공급 품질을 향상시킵니다.
중간 전압 전력망의 전력 손실을 줄입니다.
비철 금속과 토지 자원을 절약하십시오.
● 고도 : ≤1000m
주변 온도 : 최대 주변 온도 +40 ℃, 최소 주변 온도 -35 ℃, 최대 일일 온도 차이 25 ℃;
● 상대 습도 : 일일 평균 상대 습도 ≤95%, 월 평균 상대 습도 ≤90%;
● 지진 강도 : 8도;
시스템의 정격 빈도 : 50Hz;
SF6의 연간 누출 속도 : ≤0.1%;
인클로저 보호 등급 : IP3X;
● 참고 : 위의 조건을 넘어서이 제품을 주문할 때 회사와 상담하십시오.
● GB/T156 표준 전압
● GB 311.1 단열 코디네이션 파트 1 : 정의, 원칙 및 규칙;
● GB 38043.6kV ~ 40.5kV 고전압 3.6kV 이상 및 40.5kV 미만의 정격 전압에 대한 전류 스위치 GB 3906 3.6kV 이상 및 최대 40.5kV를 포함하여 정격 전압에 대한 교대 전류 금속으로 둘러싸인 스위치 기어 및 제어 기어;
● GB/T 11022 고전압 스위치 기어 및 제어 기어 표준에 대한 공통 사양;
● 산업 사용을위한 GB/T 12,022 황 6 헥사 플루오 라이드;
● GB16926 고전압 전류 스위치 퓨즈 조합;
● DL/T 404 실내 AC 고전압 스위치 기어 패널 완전 금속 밀폐 링 메인 장치
|
아니요. |
이름 |
단위 |
로드 스위치 캐비닛 |
스위치 퓨즈 콤비네이션 캐비닛 |
|
|
1 |
정격 전압 |
KV |
24 |
||
|
2 |
정격 주파수 |
HZ |
50 |
||
|
3 |
정격 전류 |
A |
630 |
125 |
|
|
4 |
정격 하중 파괴 전류 |
A |
630 |
125 |
|
|
5 |
정격 단기 견해 전류 (유효) (3S) |
그만큼 |
20 |
||
|
6 |
정격 피크 견해 전류 |
그만큼 |
50 |
||
|
7 |
폐쇄 루프 파단 전류 |
A |
630 |
||
|
8 |
최대 전송 전류 |
A |
|
31.5 |
|
|
9 |
전망 단락 파손 퓨즈의 전류 (유효) |
그만큼 |
|
1400 |
|
|
10 |
2S 짧은 시간 접지 스위치의 전류를 견딜 수 있습니다 |
그만큼 |
20 |
||
|
11 |
현재 중단 시간 등급 |
시간 |
≥100 |
||
|
12 |
기계적 수명 |
로드 스위치 |
≥2000 |
||
|
접지 스위치 |
≥2000 |
||||
|
13 |
SF6 가스의 연간 누출 속도 |
SF6 가스의 연간 누출 속도 |
% |
≤0.1 |
|
|
14 |
정격 단기 전력 주파수 견적 전압 (유효) |
분리 거리에 걸쳐 |
KV |
64 (79) |
|
|
스위치 오프닝 거리 |
KV |
64 (79) |
|||
|
단계 위상, 단계에서지면 |
KV |
50 (65) |
|||
|
정격 번개 임펄스 견상 전압 (피크) |
분리 거리에 걸쳐 |
KV |
110 (145) |
||
|
스위치 오프닝 거리 |
KV |
110 (145) |
|||
|
단계 위상, 단계에서지면 |
KV |
95 (125) |
|||
|
15 |
온도 상승 제한 |
K |
GB/T11022에 따르면 |
||
|
16 |
작동 메커니즘 |
|
수동 또는 전기 플러스 매뉴얼 |
||
|
17 |
작동 전압 |
V |
권장 DC110, 옵션 DC24 또는 DC48 AC220 |
||
|
18 |
캐비닛에서 절연 부품의 크리히 지 거리 |
mm/kv |
≥20 (24KV) 220 (PER24KV로 계산) |
||
|
19 |
인클로저 보호 등급 |
|
IP3X |
||
|
20 |
베어 도체의 명확한 공기 거리 (위상에서 접지 및 위상에서 위상까지) |
mm |
≥180 |
||
|
21 |
정격 케이블 충전 파괴 전류 |
A |
25 |
||
|
22 |
전환 인덕턴스 전류 무선 변압기 |
A |
0 ~ 15a |
||
|
23 |
개방 및 폐쇄 비동기 |
MS |
<5 |
||
|
24 |
주 회로 저항 (퓨즈 제외) |
아기 |
<140 |
||
참고 : 스위치 퓨즈 조합의 정격 전류는 하중 스위치와 선택된 퓨즈의 완전한 결합 장치에 사용됩니다. 브래킷 외부의 데이터는 저항이 낮은 중립 지점 접지 시스템을 의미하며, 브래킷 내부의 데이터는 ARC 억제 코일을 통한 중립 지점 접지 또는 비정규 시스템을 나타냅니다.
완전 금속 밀폐 링 메인 장치
|
스위치 캐비닛의 목적 |
캐비닛 너비 (mm) |
캐비닛 깊이 (MM) |
캐비닛 높이 (mm) |
|
들어오는 내각 |
750 |
1020 |
1900 |
|
나가는 캐비닛 |
500 |
1020 |
1900 |
|
내각 |
500 |
1020 |
1900 |
|
버스 커플 캐비닛 |
500 |
1020 |
1900 |
|
바이스 버스 커플 캐비닛 |
500 |
1020 |
1900 |
|
버스 전환 캐비닛 |
500 |
1020 |
1900 |
|
계량 내각 |
1120 |
1020 |
1900 |
메모:
1. 스위치 캐비닛의 공칭 깊이에는 도어 패널의 모든 외부 모서리가 포함됩니다 (볼록 요소, 잠금, 핀 및 도어 패널의 볼록 부분 제외)
2. 헤드의 모든 외부 가장자리를 포함하여 스위치 캐비닛의 공칭 높이 (볼록 링 제외)
