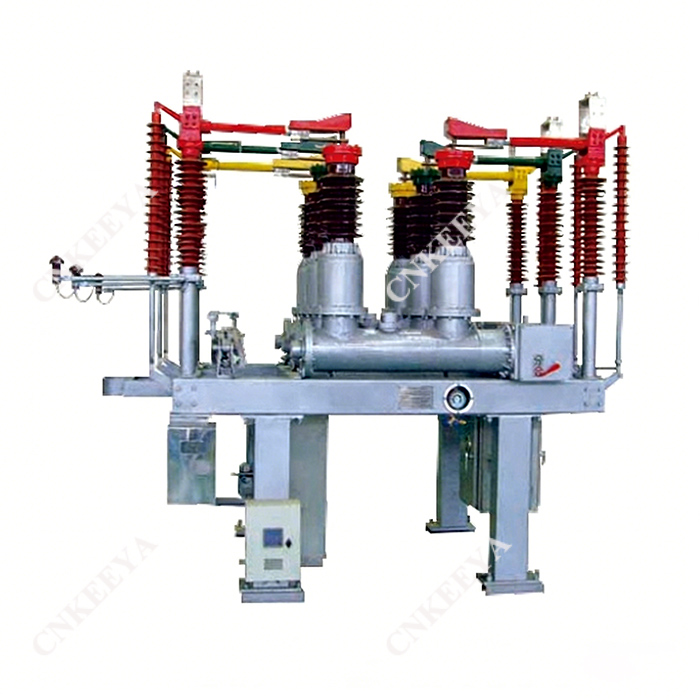

ZCW10-40.5L 유형 옥외 밀폐형 결합 전기 장치

 개요

ZCW10-40.5L 유형 실외 밀폐형 복합 전기 기기는 공기를 외부 절연 SF6 가스로 사용하여 아크 소화 매체로 사용하는 완전한 복합 전기 기기 세트입니다. 3상 AC용 72.5KV 송전 및 배전 시스템의 제어 및 보호는 회로 차단기를 연결하고 커패시터 뱅크를 열고 닫는 데에도 사용할 수 있습니다. 토지 이용이 제한된 도시 변전소, 기업 변전소 및 산악 변전소에 적합합니다.

 구조적 특성

 회로 차단기는 CT35 스프링 작동 메커니즘을 갖춘 실외 소형 바닥 탱크 구조입니다. 메커니즘은 본체와 함께 설치되며 간단한 설치, 편리한 디버깅, 안정적인 작동 및 빈번한 작동에 적합합니다. 기관의 수명은 10000회 이상입니다.

 압축 공기 아크 소화 구조를 채택하여 차단 용량이 특히 강력합니다. 40kA에서 누적 차단 횟수가 12회에 달해 중국 최고 기록을 세웠습니다.

 안정적인 밀봉 성능 밀봉 개스킷을 사용하여 동적 밀봉은 스프링 압력 보상 구조를 갖춘 "V"자형 밀봉 링을 채택하고 변압기의 2차 배선 기판은 합작 투자 기업과 일치하며 연간 공기 누출율은 0.5% 미만입니다.

 내부 변류기는 투자율이 높고 정확도가 0.2초 또는 0.2초인 미정질 합금으로 만들어졌습니다. 사용자의 필요에 따라 변압기 12개를 부착할 수 있습니다. 재점화 없이 50km 길이의 무부하 라인에 적합합니다.

 주문 지침

 회로 차단기 모델 및 사양

 정격 전기 매개변수(전압, 전류, 차단 전류 등)

 사용 환경 조건(주위 온도, 고도, 환경 오염 수준)

 작동 메커니즘의 작동 전압 및 모터 전압;

 내부 또는 외부 변류기의 수량, 전류 비율, 레벨 조합 및 2차 부하 예비 부품, 특수 도구 및 장비의 이름과 수량(별도 주문)
