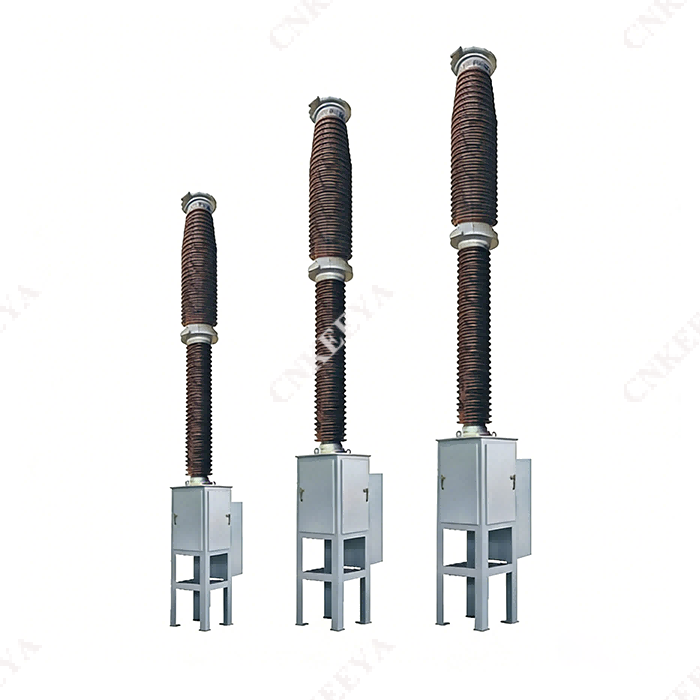

LWxx-252 실외 고전압 AC 육불화황(SF₆) 회로 차단기

  LW□-252 실외용 고전압 AC 육불화황(SF₆) 차단기는 실외용 제품입니다. 고도가 2000m를 초과하지 않고 주변 온도가 -30℃ 이상이며 오염 등급이 Class IV보다 높지 않은 지역에서 최대 전압이 252kV인 AC 50Hz 전력망에 적합합니다. 정격 전류 및 고장 전류를 차단하거나 회로 라인을 전환하여 전력 시스템의 제어 및 보호를 구현하는 데 사용되며 상호 연결 회로 차단기로도 사용할 수 있습니다.

   이 제품은 SF₆ 가스를 소호 및 절연 매체로 사용하고 수입된 자체 에너지 소호 기술을 채택하며 새로운 스프링 작동 메커니즘을 갖추고 있습니다. 구조가 간단하고 크기가 작으며 유지보수가 필요 없는 긴 전기 서비스 수명, 낮은 작동 작업, 낮은 소음 및 높은 신뢰성이 특징입니다. 이는 오일 프리 및 대용량 전력 장비의 현재 개발 추세에 잘 적응됩니다.

 구조적 특성

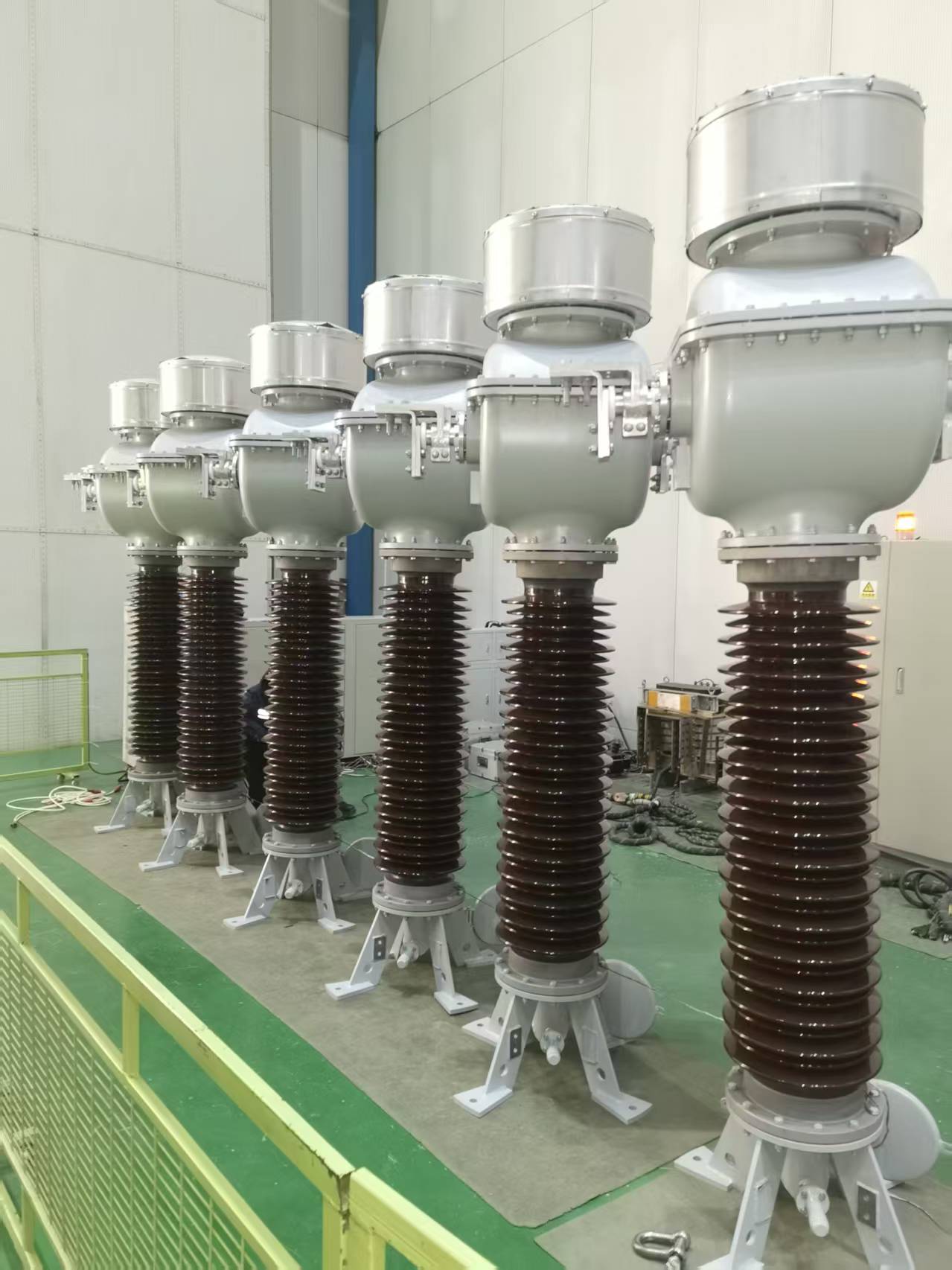

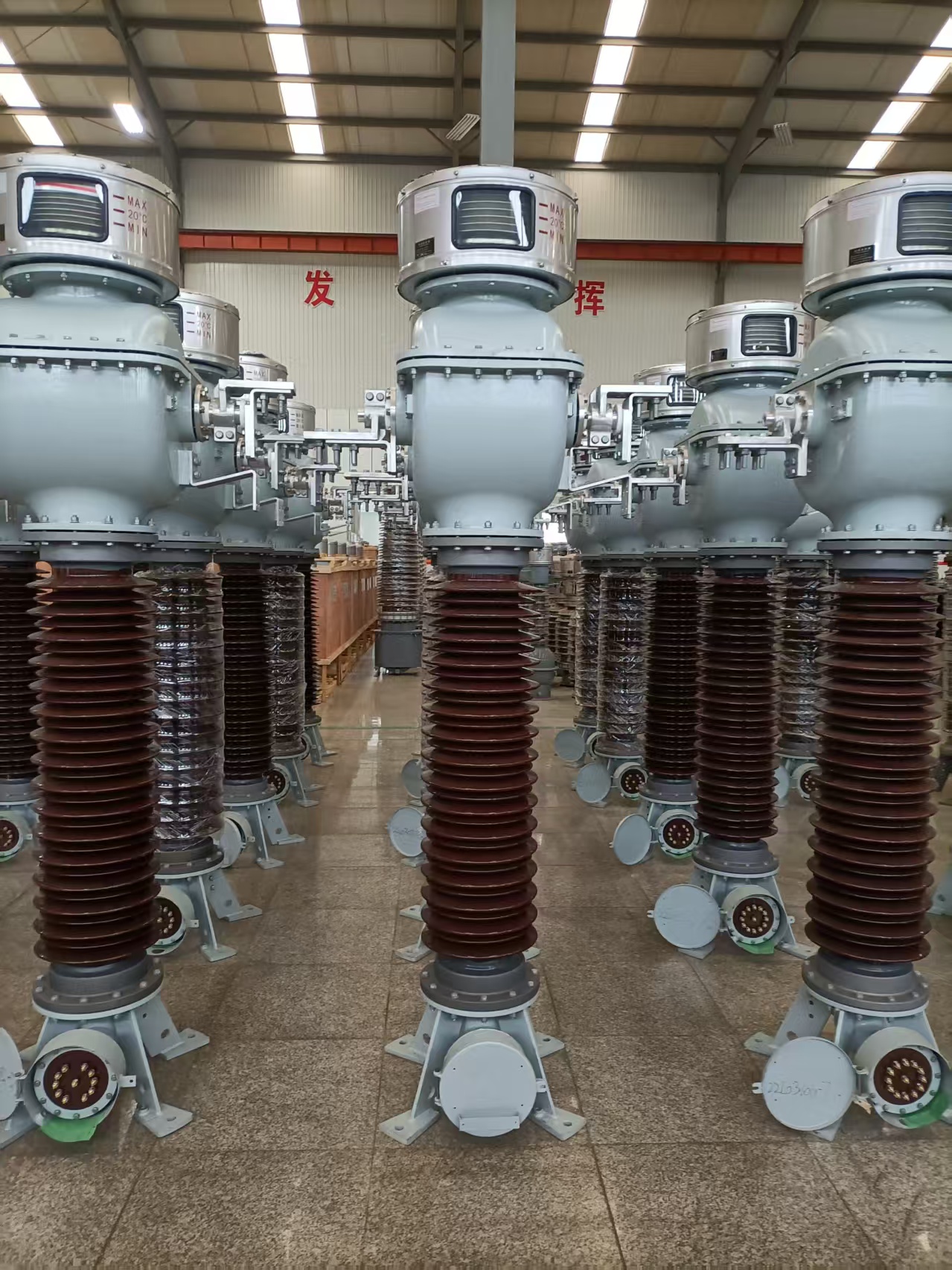

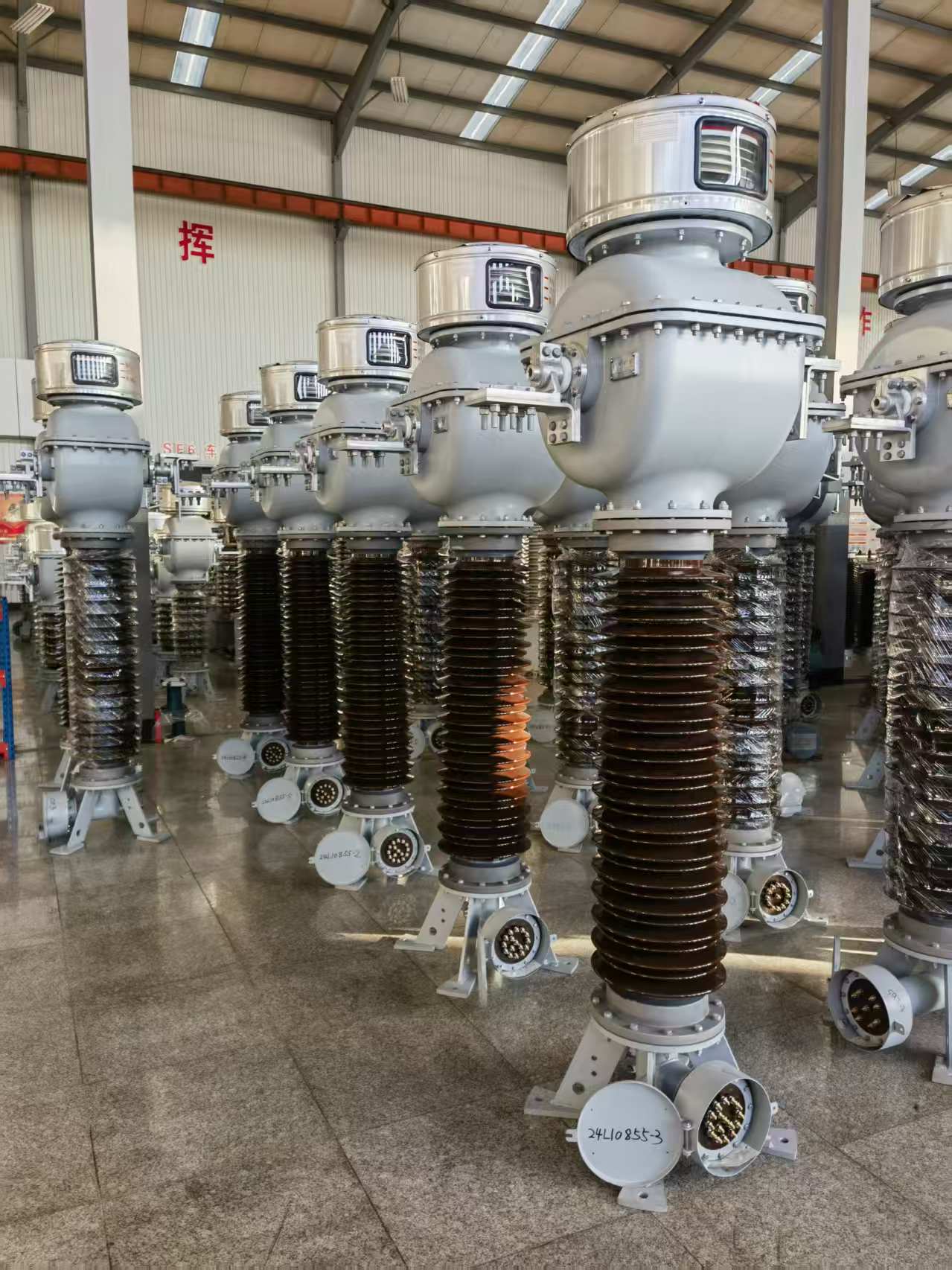

    회로 차단기는 3상 도자기 기둥 단일 차단 구조를 채택하고 각 상마다 스프링 작동 메커니즘과 3상 전기 연결 기능을 갖추고 있어 외관이 참신하고 정교합니다. 회로 차단기는 SF6 가스를 절연 및 소호 매체로 사용하고 포인터형 밀도 계전기를 채택하여 압력 및 밀도 진행 상황을 모니터링합니다. 회로 차단기 모션 시스템의 자체 전원 아크 소화 원리와 최적화된 설계를 사용하여 기계적 효율성이 효과적으로 향상되고 작동 전력이 감소되었습니다.

    우수한 차단 성능과 긴 전기 수명;

 본 제품의 각 폴은 기초 중앙에 장착된 메커니즘 박스에 설치됩니다. 상자에는 스프링 작동 메커니즘과 전기 제어 장치가 포함되어 있습니다. 메커니즘의 출력 로드는 크랭크 암에 연결됩니다. 메커니즘 박스 브래킷의 표면은 용융 아연 도금 처리되어 있으며 패스너는 용융 아연 도금 처리되어 있습니다. 메커니즘 박스 쉘은 스테인리스 스틸 재질로 되어 있어 내식성이 우수한 제품입니다. 빈번한 작동이 가능한 높은 기계적 신뢰성;

    육불화황 가스의 고유한 높은 절연 강도와 회로 차단기의 접점 이동 사용으로 인해 회로 차단기 차단 중에 용량성 전류가 다시 발생하지 않습니다.

    외부절연도가 높고, 외부절연의 연면거리가 크게 설계되어 내오염성이 우수합니다.

    강력한 전류 전달 용량: 정격 전류 4000A의 1.2배에서 온도 상승 테스트를 수행하고 각 지점에서 온도 상승에 대한 여유가 여전히 큽니다.

    제품의 전체적인 외관 구조는 컴팩트하고 현장 설치 및 디버그가 용이하며 유지 관리 작업량이 적습니다.

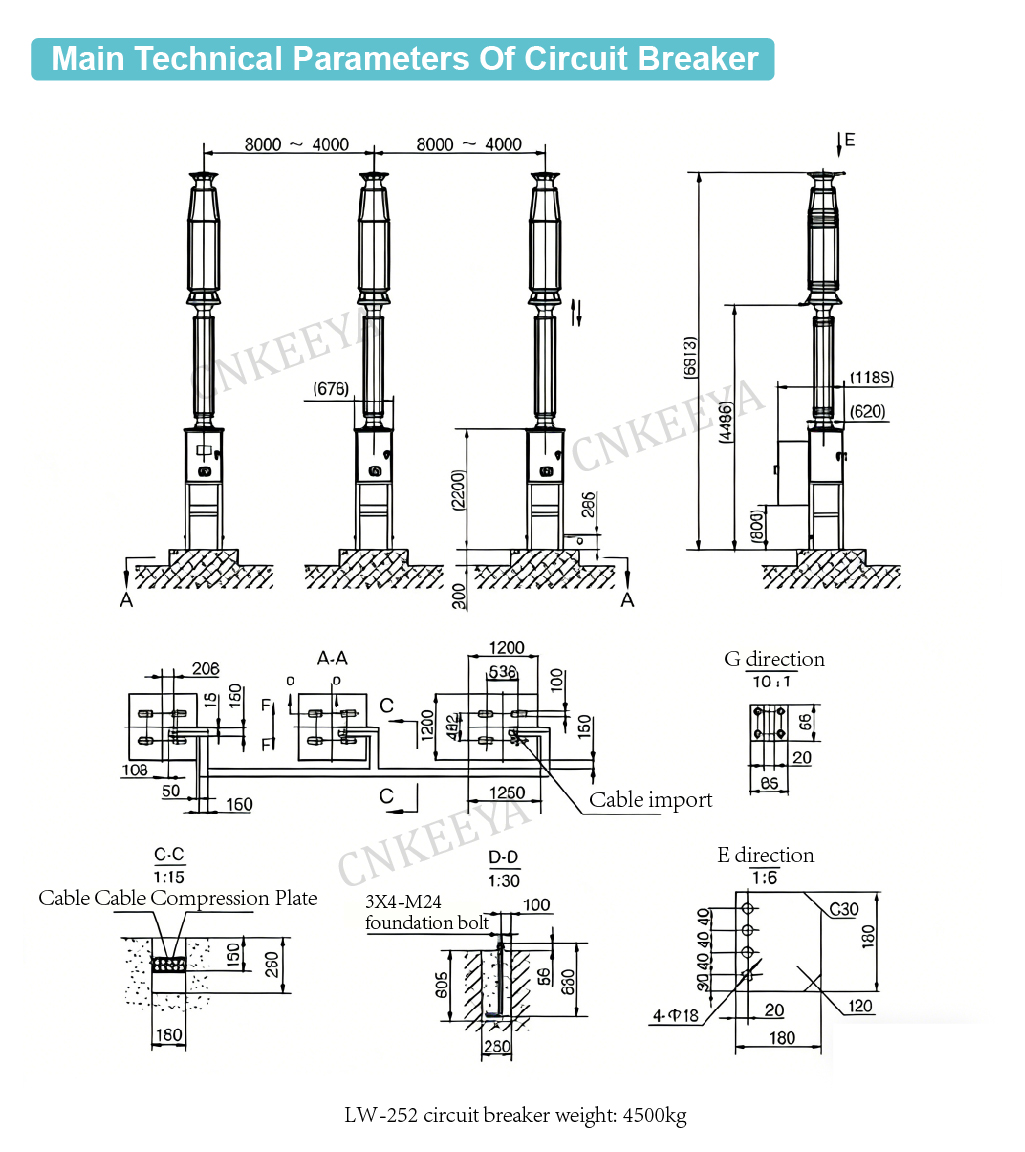

 1. 무게 M: 4500kg(가스 포함); 가스 총 중량: 24kg.

2. 기본 하중: 정적 4500kg(3극); 1500kg(극당) 동적 수평 방향 F: 2500kg; 수직 방향(상향) 3500kg; 수직 방향(하향)6000kg

 3. 콘크리트의 표면평탄도는 1.5mm를 초과하지 않아야 한다.

 4. 단자대를 1차 전선에 연결하기 위한 설치 구멍은 사용자가 필요에 따라 현장에서 뚫고, 단자대 재질은 알루미늄 합금 2A12-T4입니다.

 주문 지침

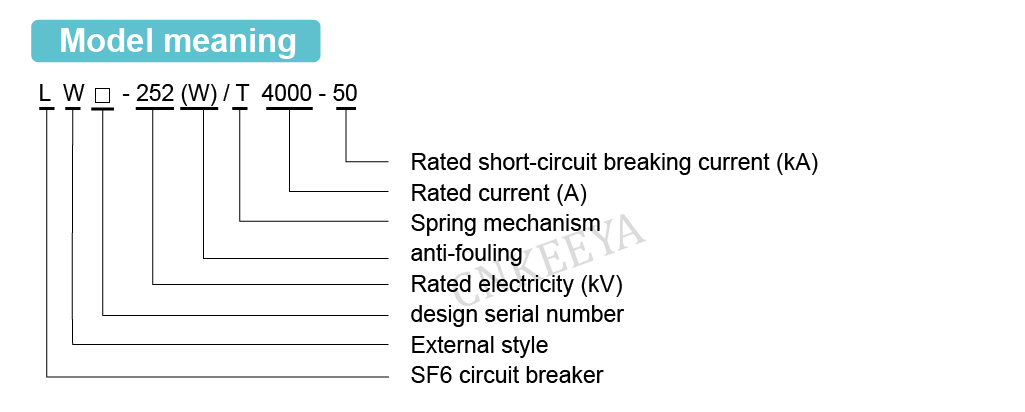

  회로 차단기 모델 및 사양

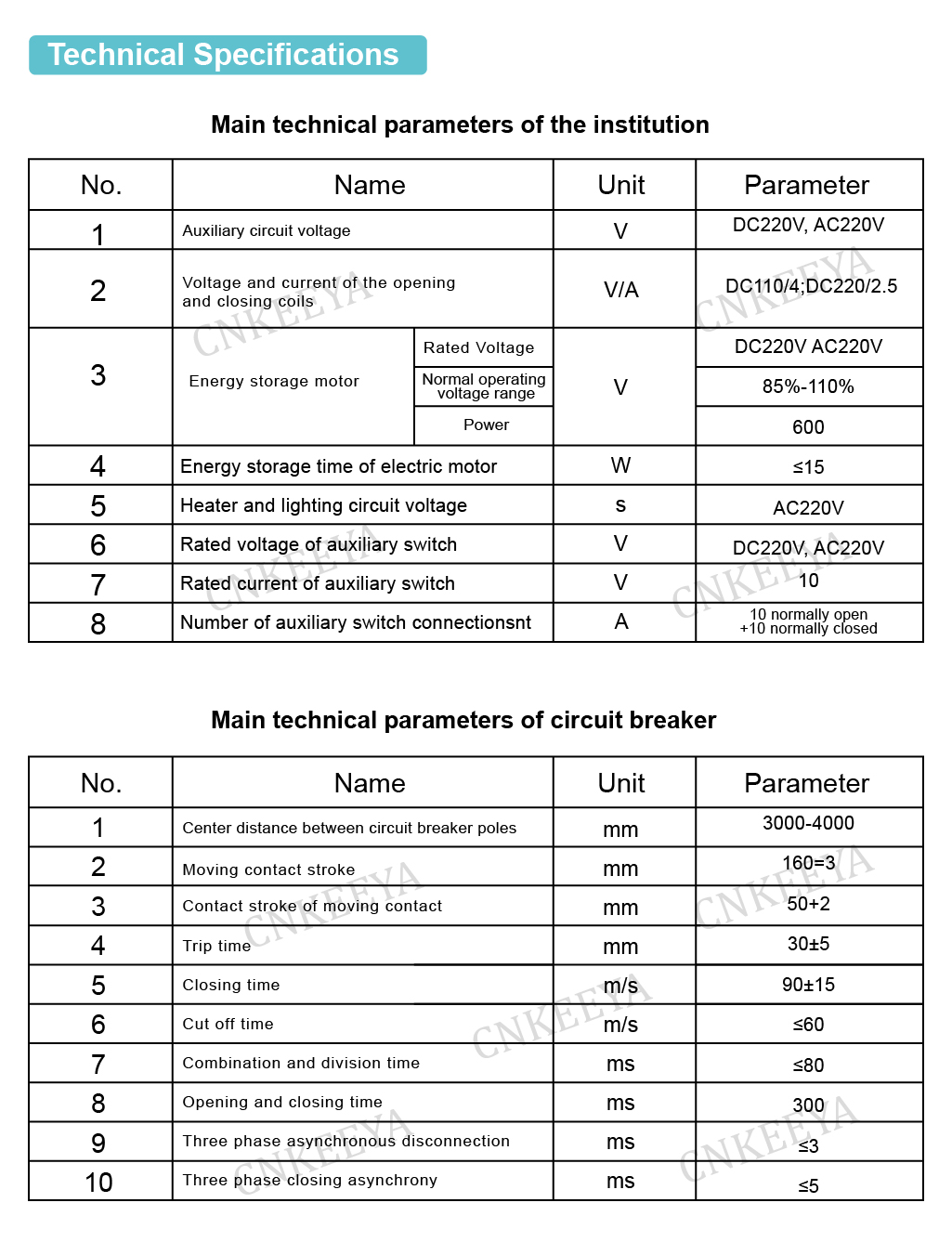

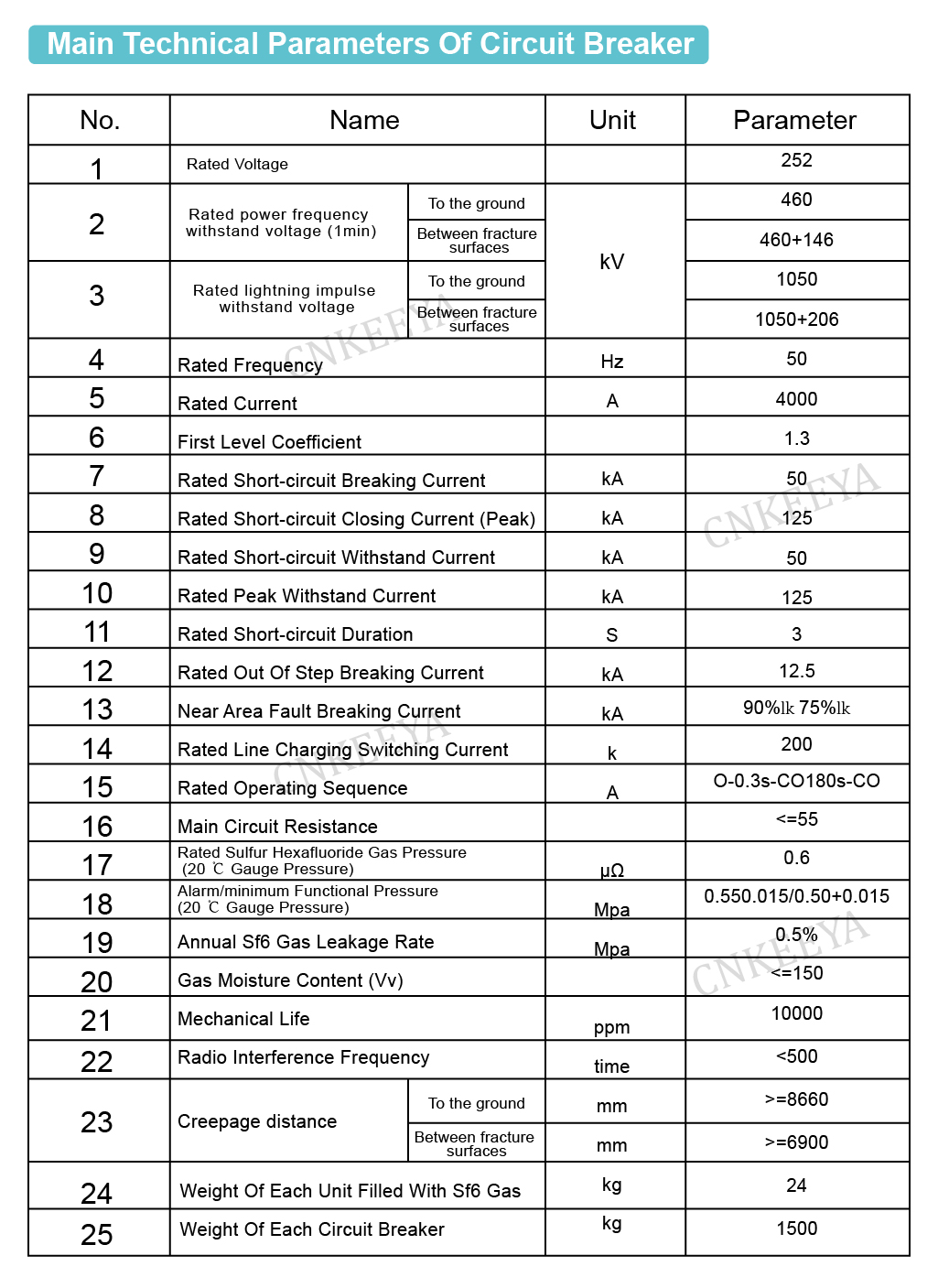

  정격 전기 매개변수(전압, 전류, 차단 전류 등)

  사용환경조건(주위온도, 고도, 환경오염도)

  제어 회로의 정격 전기 매개변수(에너지 저장 모터의 정격 전압, 개폐 코일의 정격 전압) 필요한 예비 부품, 특수 장비 및 도구의 이름과 수량(별도 주문) 단자의 배선방향을 한번에.
