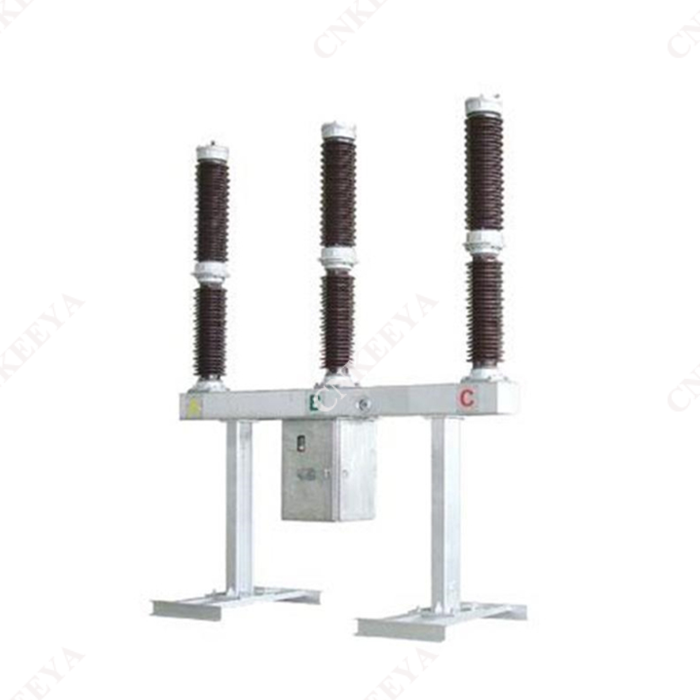

LW36-126 실외 고전압 AC 육불화황(SF₆) 회로 차단기

 구조적 특성

  LW36-126 실외용 고전압 AC 육불화황(SF₆) 회로 차단기는 3상을 중앙에 배치하고 3상을 연결한 스프링 작동식 구조로 되어 있어 참신하고 아름다운 외관을 자랑합니다. 회로 차단기는 SF6 가스를 절연 및 아크 소화 매체로 사용합니다. 작동 중에는 회로 차단기의 3극이 SF6 가스에 연결되며 포인터형 밀도 계전기를 사용하여 압력과 밀도를 모니터링합니다. 회로 차단기 모션 시스템의 자체 전원 아크 소화 원리와 최적화된 설계를 사용하여 기계적 효율성이 효과적으로 향상되고 작동 전력이 크게 감소되었습니다. 우수한 차단 성능과 긴 전기 수명;

 설치샤시와 지지대는 전체적으로 절곡된 철판으로 제작되었으며, 표면처리는 모두 용융아연도금 처리되어 있습니다. 노출된 모든 패스너는 고강도 재료와 용융 아연 도금으로 제작되거나 스테인레스 스틸 표준 부품을 사용합니다. 메커니즘 박스의 외부 쉘은 스테인레스 스틸 재질로 만들어져 내식성이 우수합니다.

 빈번한 작동이 가능한 높은 기계적 신뢰성;

 육불화황 가스의 고유한 높은 절연 강도와 회로 차단기의 우수한 접점 이동으로 인해 차단 용량 전류가 다시 발생하지 않습니다. 외부절연도가 높고, 외부절연도 큰 연면거리로 설계되었습니다. 연면거리가 31mm/kV 이상이며 오염방지 성능이 우수합니다. 열악한 환경에서도 안전하게 작동할 수 있습니다. 강력한 전류 전달 용량: 정격 전류 3150A의 1.2배인 3780A에서 온도 상승 테스트를 수행하고 여전히 각 지점에서 온도 상승 여유가 큽니다.

 제품의 전체적인 외관 구조는 컴팩트하고 현장 설치 및 디버그가 용이하며 유지 관리 작업량이 적습니다.

주문 지침

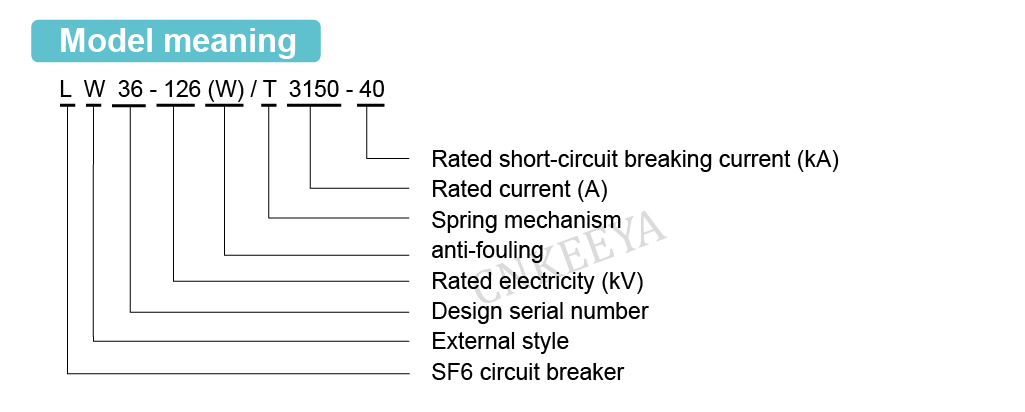

 회로 차단기 모델 및 사양

 정격 전기 매개변수(전압, 전류, 차단 전류 등)

 사용환경조건(주위온도, 고도, 환경오염도)

 제어 회로의 정격 전기 매개변수(에너지 저장 모터의 정격 전압, 개폐 코일의 정격 전압) 필요한 예비 부품, 특수 장비 및 도구의 이름과 수량(별도 주문) 단자의 배선방향을 한번에.
