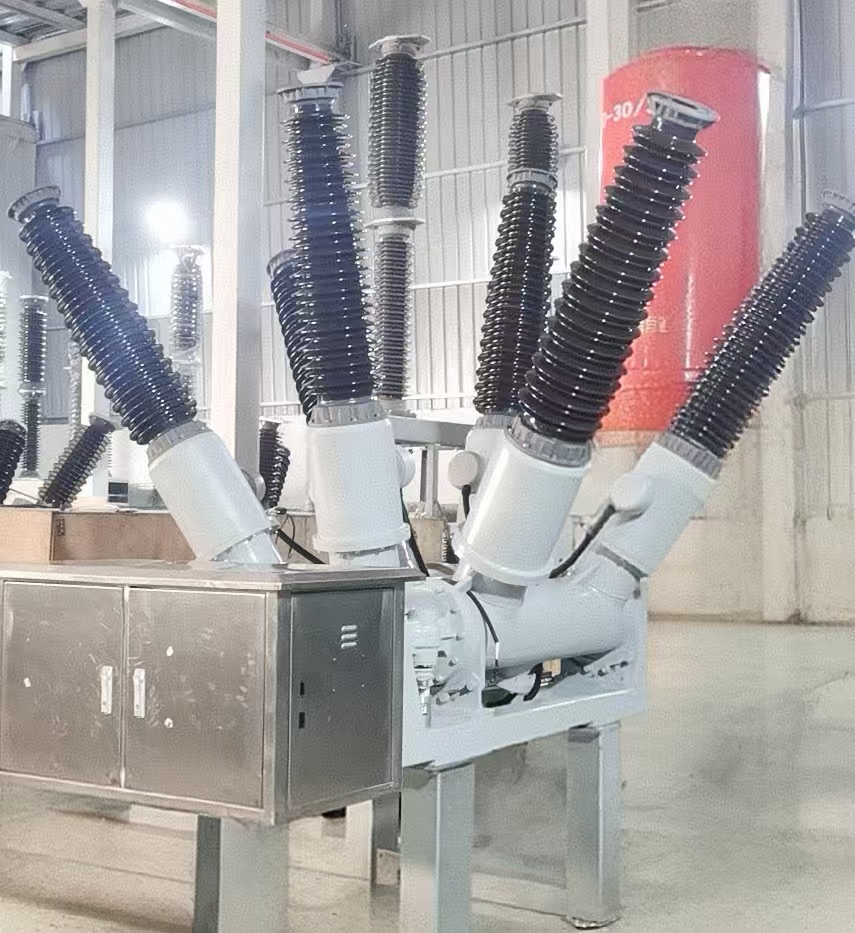

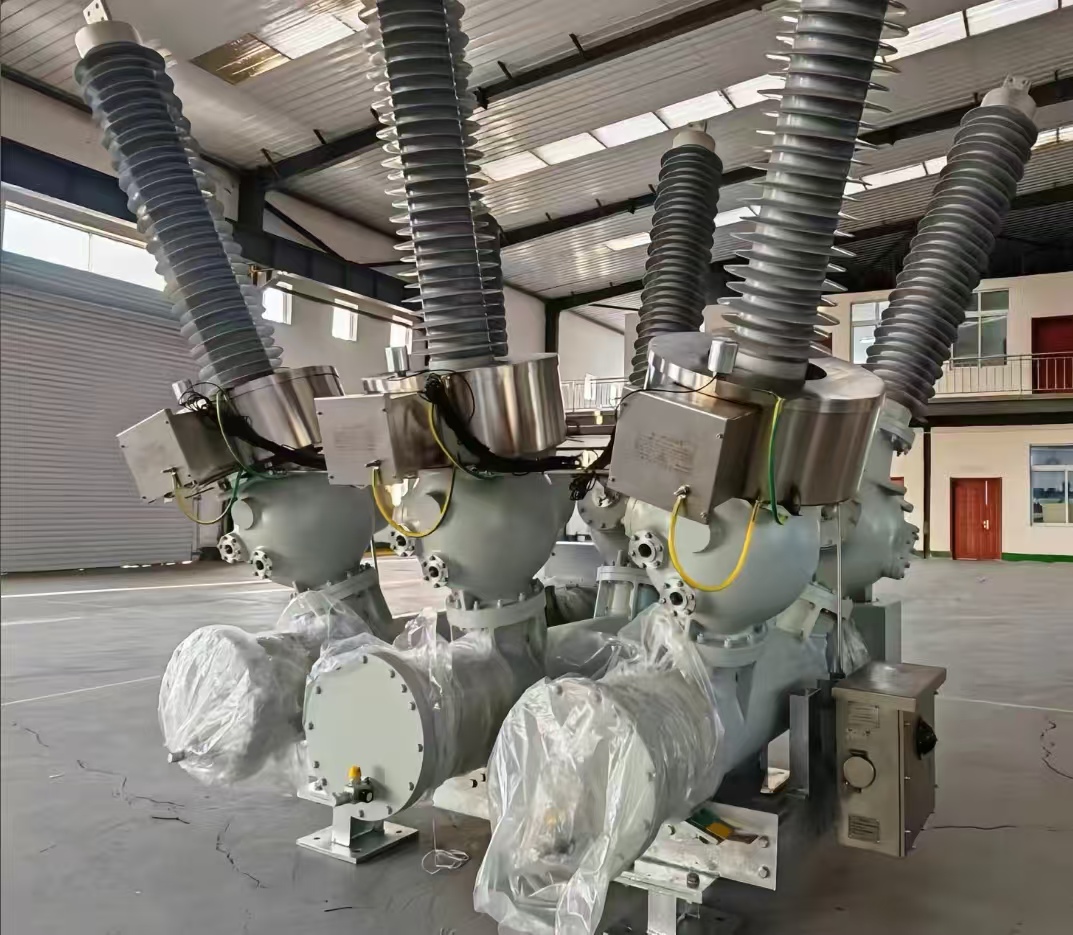

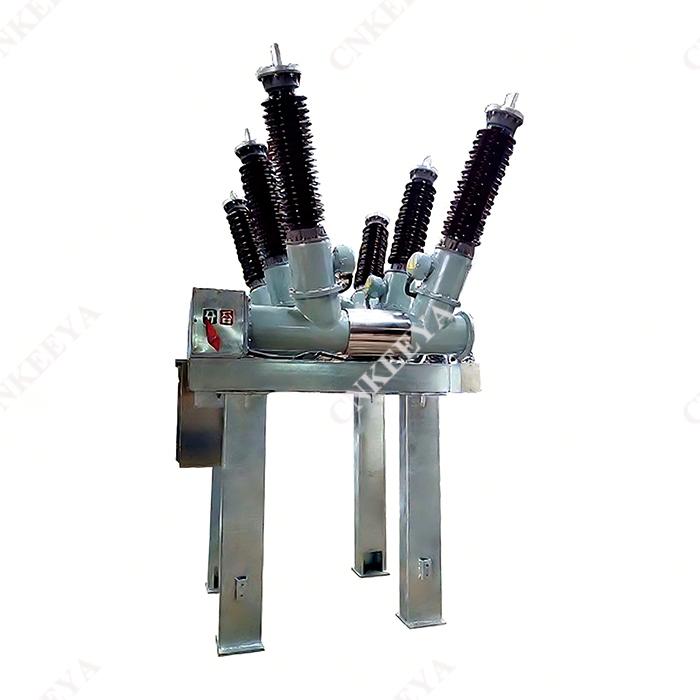

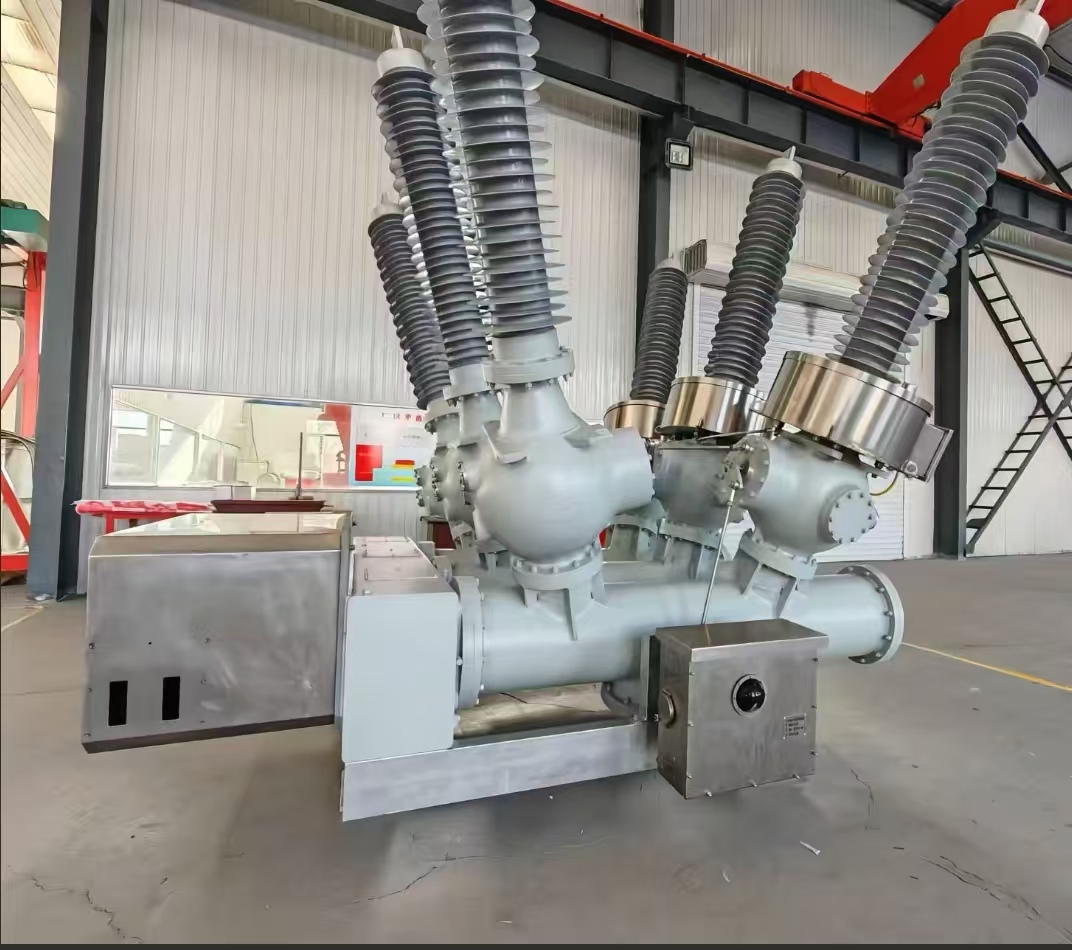

ZCW□-72.5(126.5)/L형 개방형 배전반 Ass'y

ZCW□-72.5(126.5)/L형 개방형 배전반 어셈블리는 공기를 외부 절연 SF6 가스로 소화 매체로 사용하는 복합 전기 장치의 완전한 세트입니다. 3상 AC용 72.5KV 송전 및 배전 시스템의 제어 및 보호는 회로 차단기를 연결하고 커패시터 뱅크를 열고 닫는 데에도 사용할 수 있습니다. 토지 이용이 제한된 도시 변전소, 기업 변전소 및 산악 변전소에 적합합니다.

 구조적 특성

 접지된 철구조물 브라켓에 차단기, 절연스위치, 접지스위치, 변류기, 부스바 등의 구성요소를 유기적으로 결합하여 컴팩트한 구조를 구현합니다. 분할형 공간의 30~50%만을 차지하며 토지 절약, 프로젝트 비용 절감 등 뚜렷한 특징을 갖고 있습니다.

 전체 간격은 공장에서 사전 제작되어 공장을 떠나기 전에 조립 및 디버깅된 후 전체적으로 설치 현장으로 운송되므로 설치 주기가 크게 단축됩니다.

 최소한의 유지 관리와 높은 신뢰성으로 완벽하게 검증된 고성능 아크 소화 챔버 및 격리 스위치를 채택합니다.

 칸막이 공장에서 조립식으로 제작된 자립형 부스바는 사용자가 구조를 수리할 필요가 없습니다.

 유연한 레이아웃으로 다양한 배선 방법에 사용할 수 있습니다.

 전체적으로 유지보수 또는 교체를 위해 차단기를 하강시킬 수 있으며, 본체 고장으로 인한 정전시간을 3시간 이내로 단축할 수 있습니다.

\

 주문 지침

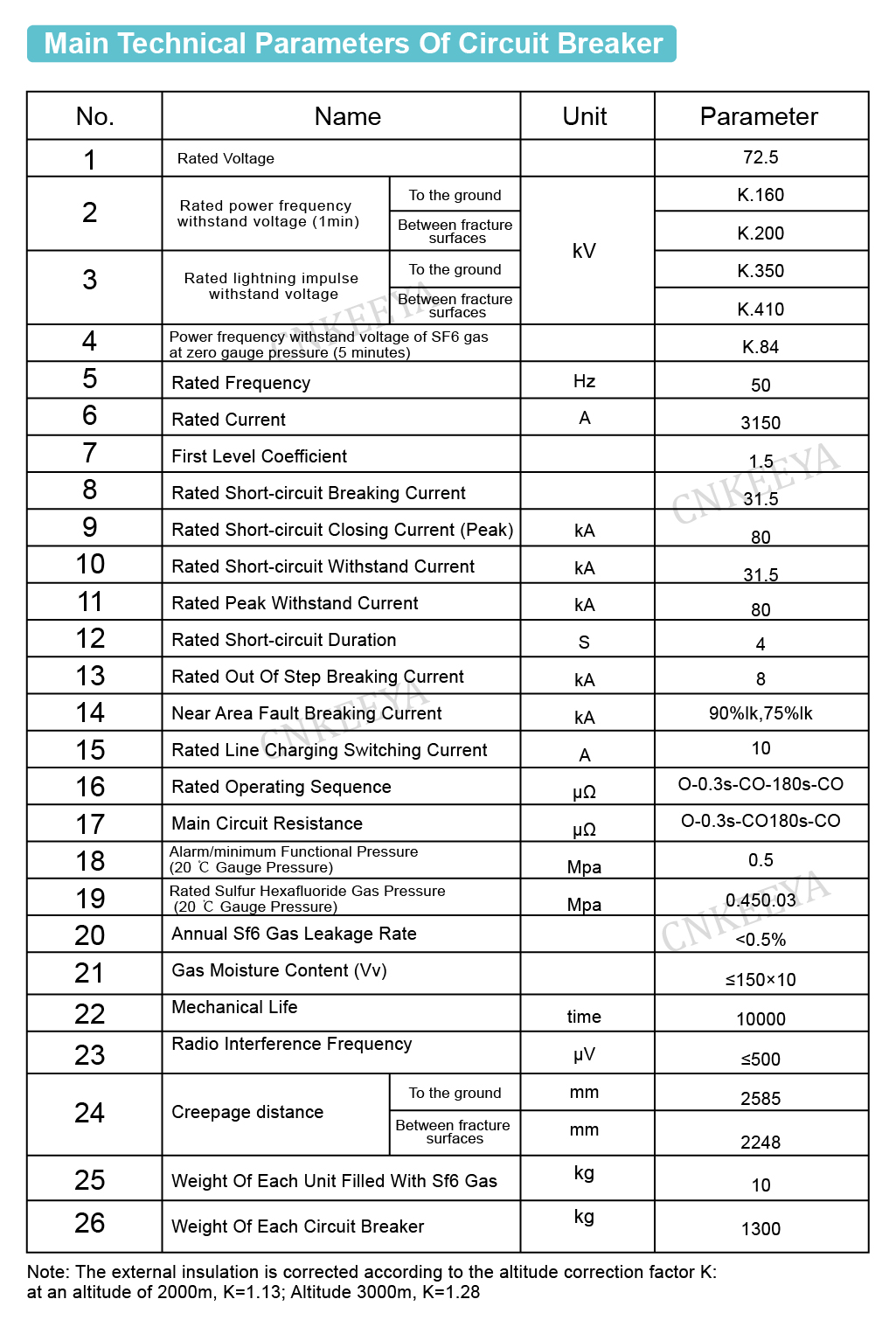

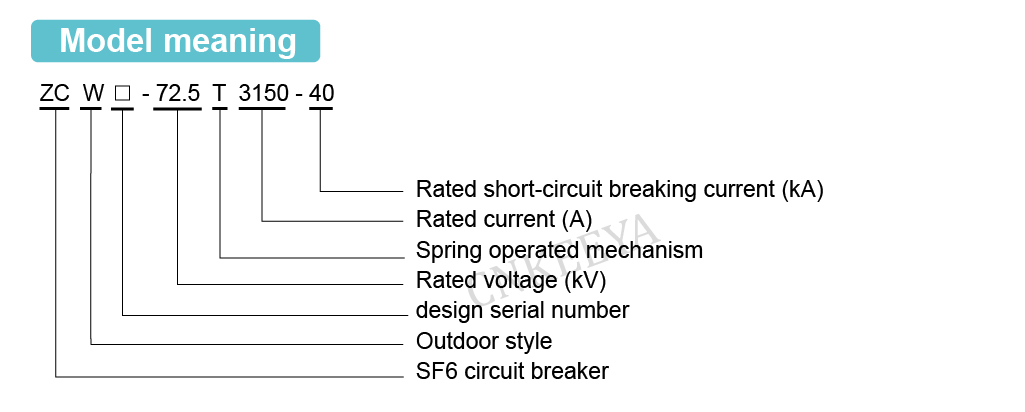

 회로 차단기 모델 및 사양

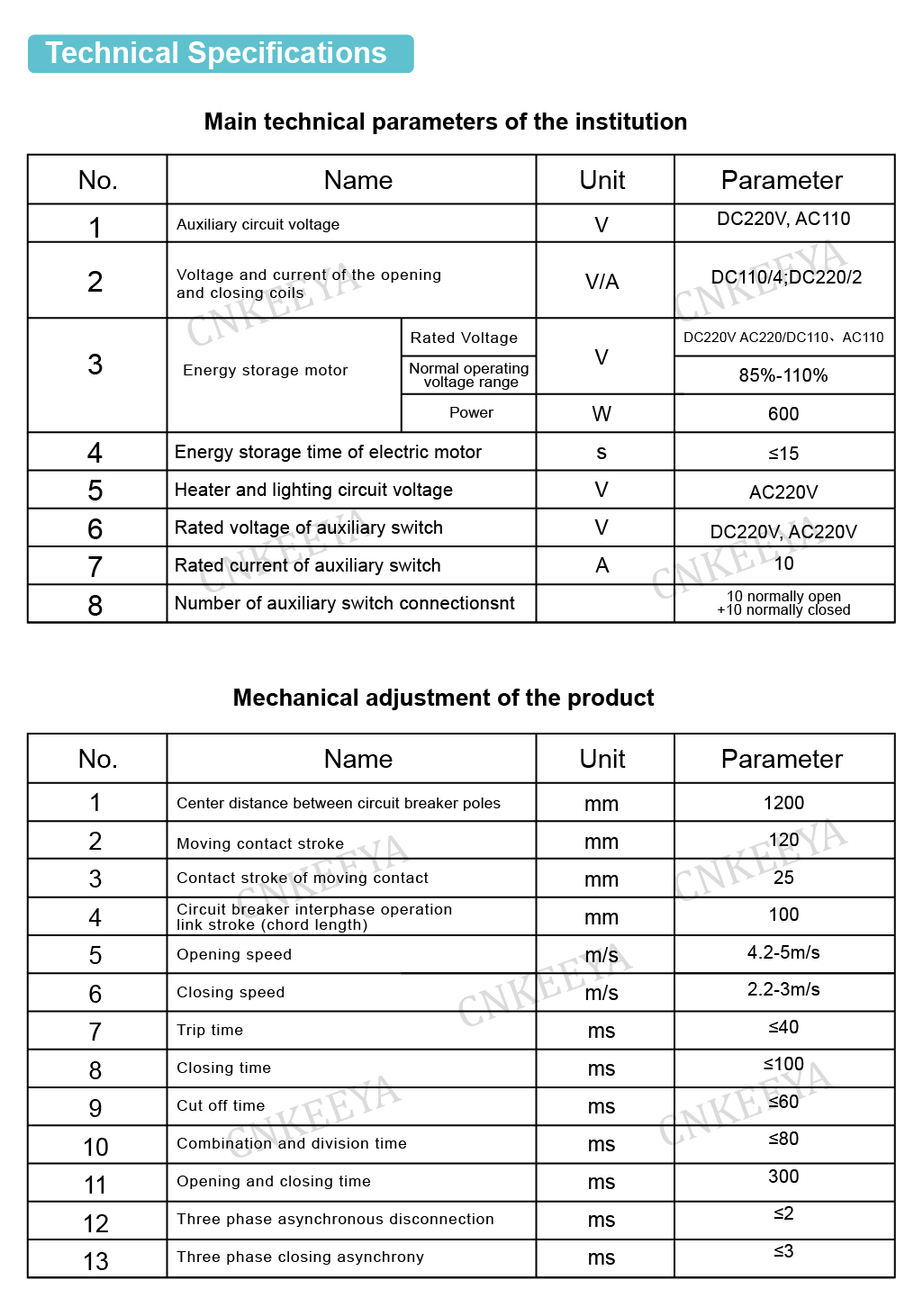

 정격 전기 매개변수(전압, 전류, 차단 전류 등) 온도, 고도, 오염도 등 환경 조건에 따른 제어 회로의 정격 전기 매개변수(에너지 저장 모터의 정격 전압, 개폐 코일의 정격 전압)

 필요한 예비 부품, 특수 장비 및 도구의 이름과 수량(별도 주문)

 단자의 배선방향을 한번에.
