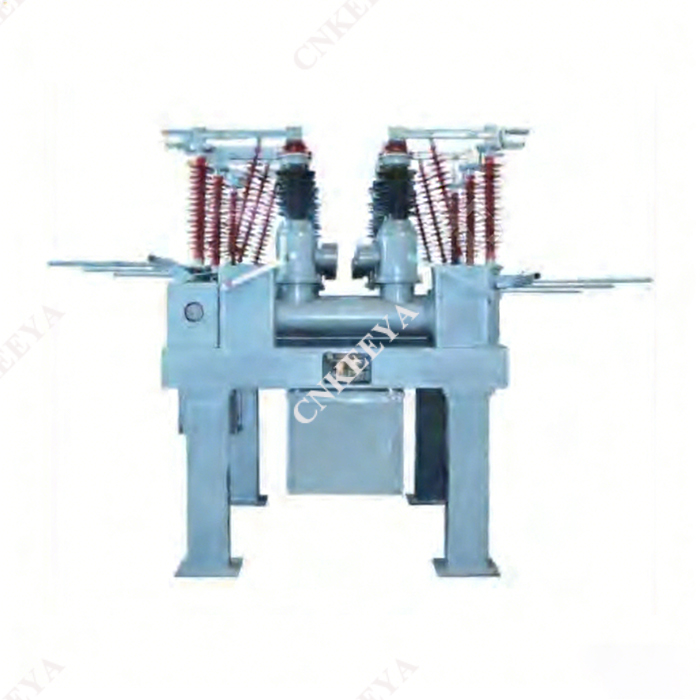

ZCW□-40.5/Z 개방형 진공 복합 장치 유형

 개요

 1.1유형 ZCW□-40.5/Z 개방형 진공 복합 장치는 공기를 외부 절연 매체로 하고 SF₆ 가스를 아크 소화 매체로 사용하는 통합 개폐 장치 어셈블리입니다. 이는 40.5kV 3상 AC 전력 송배전 시스템의 제어 및 보호에 적용되며 타이 회로 차단기 및 커패시터 뱅크 전환 시나리오에도 적합합니다. 이 제품은 도시 변전소, 산업용 변전소 및 토지 제약이 있는 산악 변전소에 이상적입니다. 다음과 같은 장점이 있습니다.

 회로 차단기, 단로기, 접지 스위치, 변류기, 변압기, 서지 피뢰기, 퓨즈, 모선 및 기타 구성 요소가 접지된 강철 구조 지지대에 유기적으로 통합되어 컴팩트한 구조를 자랑합니다.

 분할형 장비 공간의 30~50%만을 차지하므로 토지를 절약하고 프로젝트 건설 비용을 절감합니다.

 전체 베이는 공장에서 조립식으로 제작되어 공장에서 조립 및 시운전이 완료되고 전체가 설치 장소로 배송되므로 설치 기간이 단축됩니다.

 검증된 성능을 갖춘 고성능 소호실, 변압기, 복합 절연체 서지 피뢰기 및 단로기를 채택하여 기본적으로 유지 관리가 필요 없는 작동과 높은 신뢰성을 실현합니다.

 공장에서 조립식으로 제작된 자체 지지 버스바가 베이 사이에 사용되므로 사용자가 지지 프레임을 구성할 필요가 없습니다.

 레이아웃은 유연하며 다양한 배선 모드에 적응할 수 있습니다.

 유지보수 및 교체시 차단기를 일체형으로 인양할 수 있어 본체 고장으로 인한 정전 시간을 3시간 이내로 최소화할 수 있습니다.

 1.2 ZWC□-40.5는 다음과 같은 고품질 구성 요소와 시스템을 갖추고 있습니다.

 차단 용량이 31.5kA이고 총 차단 시간이 3사이클인 자가 에너지 아크 소화실; 간단하고 안정적인 구조를 갖추고 있으며 전체 용량의 20배 차단을 달성할 수 있습니다.

 스위치기어에 대한 "오일 프리" 요구 사항을 준수하는 CTB 올-스프링 작동 메커니즘; 우수한 기계적 특성, 컴팩트한 구조, 높은 신뢰성을 갖추고 있으며 국가 특허를 획득하고 과학 기술 제품으로 선정되었습니다.

 모든 단로기는 복합 절연체를 갖추고 있으며 단순성과 신뢰성이 높은 단일 암 직접 회전 구조를 채택합니다. 우수한 구조적 응력 성능, 강력한 전류 전달 용량 및 유지 관리가 필요 없는 작동을 특징으로 하는 자체 힘 흑연 은도금 분산 구리 접촉 핑거가 사용됩니다.

 노출된 모든 금속 부품은 고급 부식 방지 기술로 처리되어 일반 오염 환경에서도 20년 동안 녹이 발생하지 않습니다.

 1.3 ZWC□-40.5는 국가 표준 GB1984-2003, GB11032-89 및 GB1985-2004를 준수하며 국제전기기술위원회(IEC) 표준 IEC56, IEC99-4, IEC129 및 IEC694의 요구 사항을 충족합니다. 다른 모든 내부 구성 요소는 해당 표준 요구 사항을 충족합니다.

 구조 및 작동원리

 2.1 이 제품은 실외용으로 설계되었습니다. 작동 환경 조건은 다음과 같습니다.

 에이. 고도 : 2000m 이하 (주문시 협의 가능)

 비. 주변 온도: -40℃ ~ +40℃

 기음. 상대습도 : 일평균 95% 이하, 월평균 90% 이하(25℃ 기준)

 디. 풍속: 35m/s 이하

 이자형. 오염 등급: 클래스 IV, 공칭 연면 거리가 31mm/kV보다 큼

 에프. 가연성, 폭발성, 화학적으로 부식성 또는 심한 진동 환경이 없습니다.

 g. 진도 : 8급 이하

 시간. 얼음 코팅 두께 : 10mm 이하
