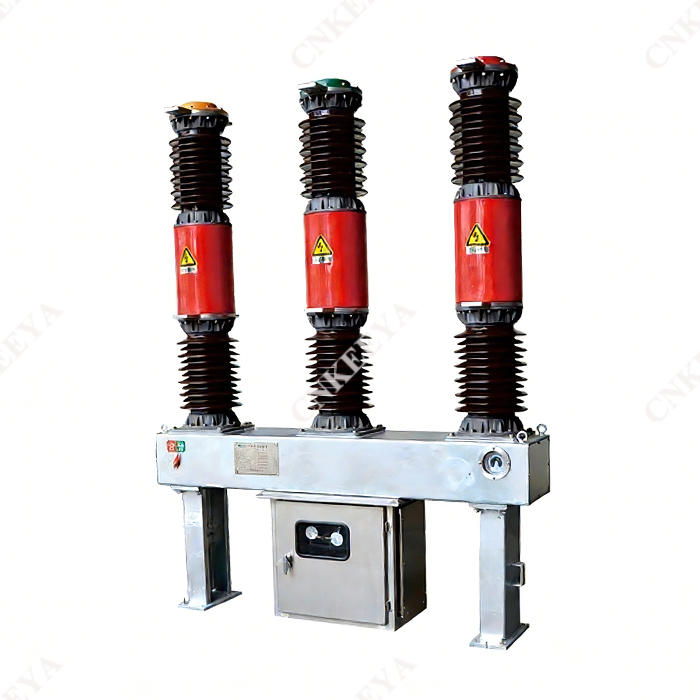

LW36-40.5(W)/T2000-31.5 실외용 육불화황 회로 차단기

개요

 LW36-40.5(W)/T2000-31.5 옥외용 육불화황 회로 차단기는 AC 50Hz 3상 전력 시스템의 전기 장비로 정격 전압, 40.5kV 전력 시스템의 제어 및 보호에 적합합니다. 측정 및 보호 목적으로 내부 또는 외부 변류기가 장착되어 있습니다.

구조적 특성

 LW36-40.5 육불화황 회로 차단기는 CT35 스프링 작동 메커니즘을 갖춘 실외 도자기 기둥 구조입니다. 메커니즘과 본체는 "T"자 모양으로 배열되어 전체 부피가 작고 무게가 가볍고 구조가 간단하며 작동 전력이 낮고 설치 및 디버깅이 쉽습니다. 10000 사이클의 기계적 수명으로 빈번한 작동에 적합합니다.

 우수한 차단 성능과 최대 20배의 전기 수명을 갖춘 압축 공기 아크 소화 챔버를 채택했습니다.

 밀봉 성능은 신뢰할 수 있습니다. 정적 씰은 "O형 밀봉 링 구조를 채택하고 동적 씰은 스프링 압력 보상 구조를 갖춘 "V"형 밀봉 링을 채택합니다. 변압기의 2차 배선 기판은 강력한 노화 방지 성능을 갖춘 압력 주입 공정으로 생산되어 연간 공기 누출율이 0.5% 이하임을 보장합니다.

 설치 섀시와 지지대는 기계적 신뢰성이 높은 고강도 표준 구성 요소를 사용하여 일체형 강판 롤로 만들어집니다.

 내부 또는 외부 변류기의 측정 등급 철심은 최대 0.2 또는 0.2S의 정확도 수준을 갖는 미정질 합금 높은 자기 전도성 재료로 만들어집니다. 제품의 각 상에 2~4개의 변류기를 장착할 수 있습니다.

 주문 지침

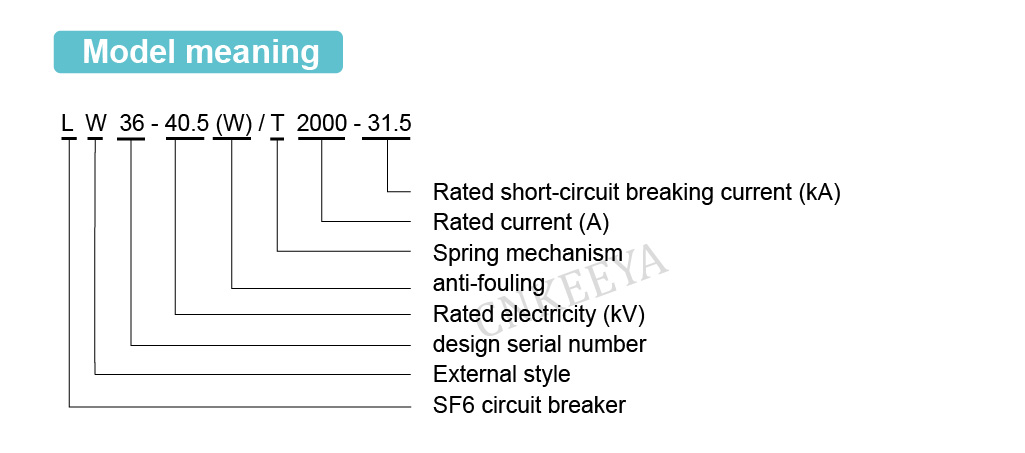

 회로 차단기 모델 및 사양

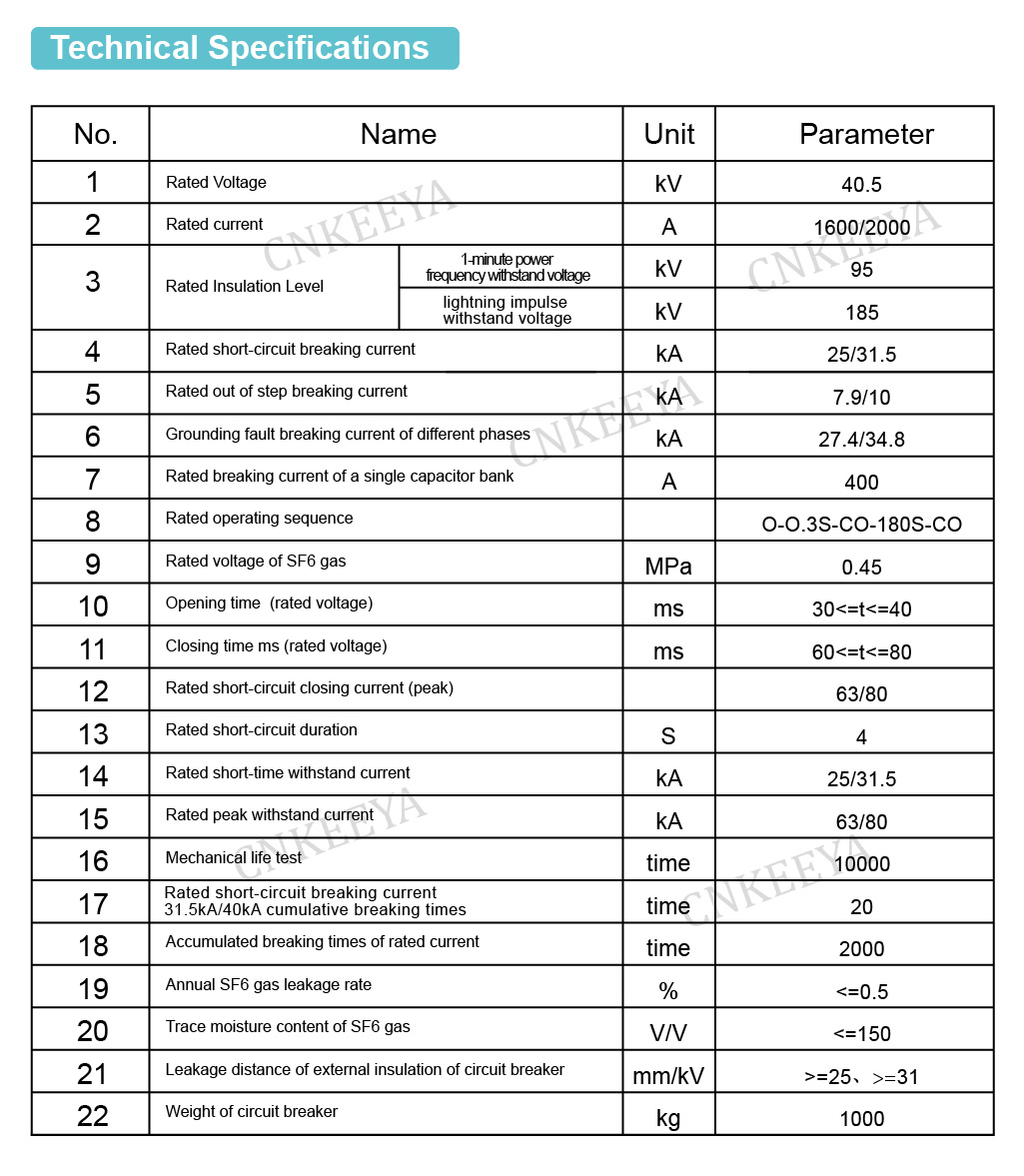

 정격 전기 매개변수(전압, 전류, 차단 전류 등)

 사용 환경 조건(주위 온도, 고도, 환경 오염 수준) 제어 회로의 정격 전기 매개변수(에너지 저장 모터의 정격 전압, 개폐 코일의 정격 전압) 필요한 예비 부품, 특수 장비 및 도구의 이름 및 번호(별도 주문)

 단자의 배선방향을 한번에.
