밀리초 수준의 오류 중단! GIS 장비의 하드코어 전체 분해 다이어그램

복잡하고 상호 연결된 전력 시스템에서는 버스바, 송전선, 변압기와 같은 구성 요소가 복잡한 네트워크를 형성합니다. 어떤 지점에서든 단락이나 과부하가 발생하면 계단식 오류가 발생하여 잠재적으로 전력망 붕괴로 이어질 수 있습니다. 이번 호에서는 GIS 장비의 '핵심'을 직접 파헤쳐보겠습니다! 정확한 구조 분석과 결합된 일련의 "원리 수준" 동적 회로도를 통해 SF₆ 가스의 강력한 아크 소멸과 차단 스위치의 명확한 격리부터 5가지 보호 메커니즘의 정밀한 로직 인터록과 접지 보호의 안정적인 잠금, 그리고 가스실 밀봉을 통해 제공되는 절연 보장에 이르기까지 완전히 밀봉된 조건에서 그리드 안전을 보장하는 핵심 기술 체인을 생생하게 설명합니다.

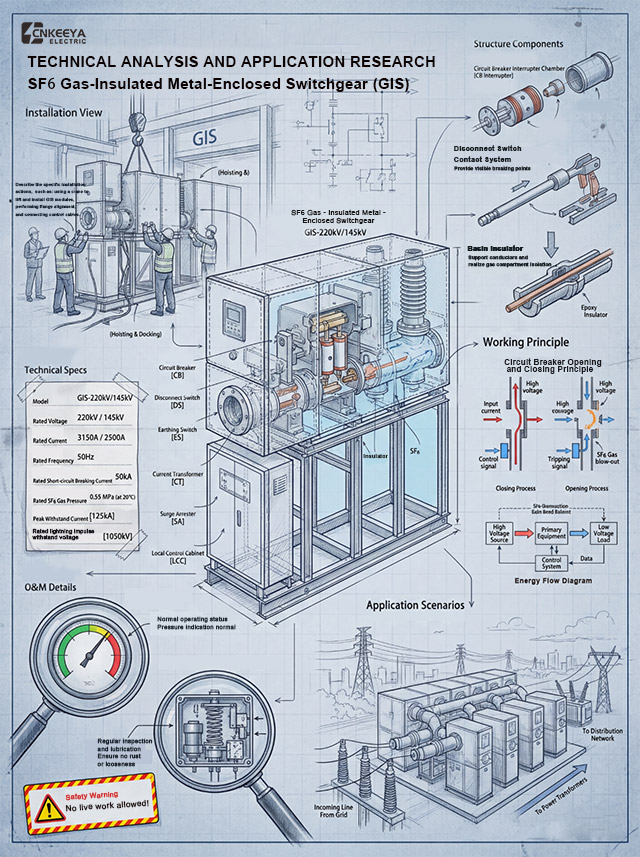

SF₆ 가스절연 금속폐쇄배전반(GIS)의 기술분석 및 응용연구

본 논문에서는 CNKEEYA ELECTRIC의 GIS-220kV/145kV 장비를 예로 들어 기술 원리, 구조 구성, 설치 및 유지 관리, 적용 시나리오의 4가지 차원에서 분석하여 고전압 송전 분야에서 가스 절연 금속 폐쇄 개폐 장치(GIS)의 핵심 장점을 밝힙니다. SF₆ 가스 절연 및 금속 밀폐 구조를 통해 GIS는 높은 신뢰성, 컴팩트한 설계 및 안전한 유지 관리 특성을 구현하므로 그리드 허브 및 변전소와 같은 중요한 전력 노드에 적합합니다. 현대 전력 시스템의 안정적인 운영을 위한 기술 지원을 제공합니다.

1. 소개

전력 시스템의 전압 레벨이 증가하고 전원 공급 신뢰성에 대한 요구 사항이 엄격해짐에 따라 가스 절연 금속 폐쇄 개폐 장치(GIS)는 높은 절연 강도, 작은 설치 공간, 유지 관리 용이성 등의 장점으로 인해 고전압/초고압 송전의 핵심 구성 요소가 되었습니다. 본 논문에서는 CNKEEYA ELECTRIC의 GIS-220kV/145kV 장비의 기술도면을 바탕으로 그 기술원리, 구조설계, 설치 및 유지관리, 적용 시나리오를 체계적으로 분석하여 GIS의 선정, 설치 및 유지관리에 대한 이론적, 실무적 참고자료를 제공한다.

2. 기술원리 및 핵심특징입술

2.1 작동 원리: 회로 차단기의 "개방-폐쇄" 논리

GIS의 핵심 작동 장치는 회로 차단기(CB)이며, 이 회로 차단기의 "개폐" 프로세스는 SF₆ 가스의 절연 및 아크 소화 특성에 의존합니다.

투입 과정: 제어 캐비닛(Control System)의 지시를 받은 후 회로 차단기 접점이 닫히고, 전류가 고전압 소스(High Voltge Source)에서 주 회로를 통해 저전압 부하(Low Volt Load)로 흐르게 하여 전력 전달이 완료됩니다.

개방 프로세스: 시스템이 오류(예: 단락)를 감지하면 제어 신호가 회로 차단기 접점 분리를 트리거합니다. SF₆ 가스는 아크의 고온에서 분해되어 아크 소화 매체를 생성하여 아크를 신속하게 소멸시키고 결함 전류를 차단하여 그리드 안전을 보장합니다.

또한 차단 스위치(DS)는 눈에 보이는 차단점을 제공하여 유지 관리 중에 전기적 절연을 달성하고, 접지 스위치(ES)는 장비 유지 관리 중에 회로를 접지하여 유도된 전기로 인한 부상을 방지합니다.

2.2 기술적 매개변수: 성능 경계 정의

GIS-220kV/145kV를 예로 들면 핵심 기술 매개변수는 다음과 같습니다.

정격 전압: 220kV / 145kV(다양한 전압 레벨의 그리드에 적용 가능)

정격 전류: 3150A / 2500A(고전력 전송 요구 사항 충족)

정격 주파수: 50Hz(전원 주파수 시스템과 일치);

정격 단락 전류: 50kA(단락 오류 시 고전류 충격을 견딜 수 있음)

SF₆ 가스 압력: 0.35MPa(20℃), 절연 및 아크 소화 성능 보장;

피크 내전류: 125kA(단기 단락 전류 내항의 피크 값)

낙뢰 충격 내전압: 1050kV(낙뢰 과전압으로 인한 장비 손상을 견딜 수 있음).

이러한 매개변수는 GIS의 절연 수준, 전류 전달 용량 및 내결함성 한계를 집합적으로 정의하여 장비 선택 및 그리드 호환성을 위한 핵심 기반으로 사용됩니다.

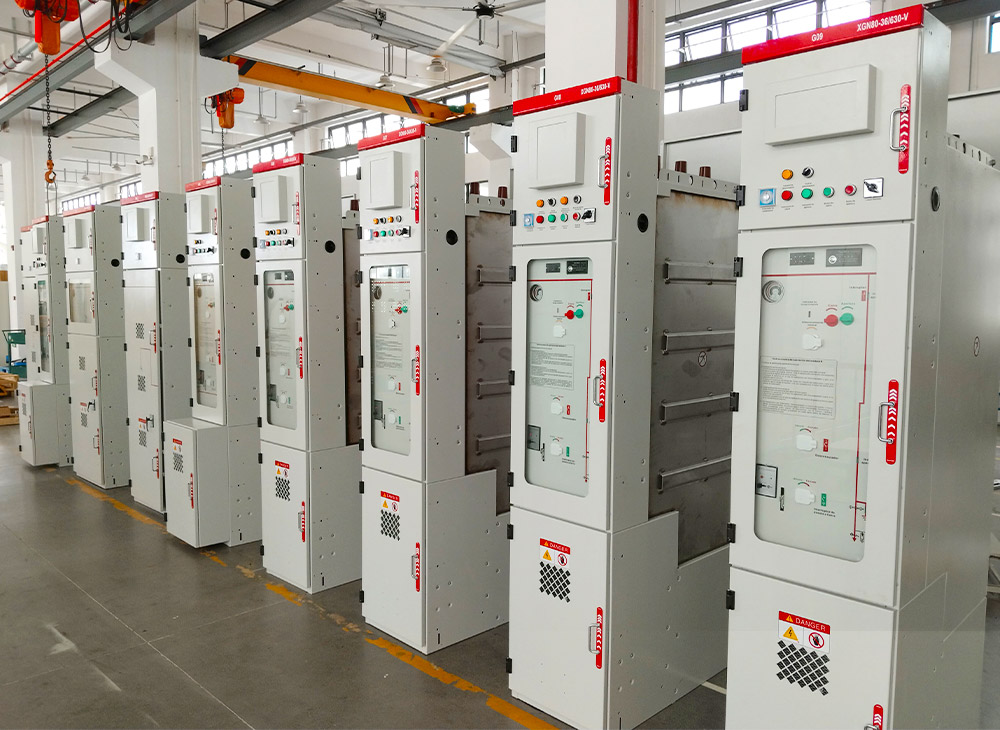

3. 구조적 구성: 모듈형 설계의 정밀성

GIS는 "기능적 모듈 + 금속 인클로저 + SF₆ 가스 절연"을 통해 높은 통합을 달성합니다. 핵심 구조 구성 요소는 다음과 같습니다.

회로 차단기 차단기 챔버(CB 차단기 챔버): 개폐 작업의 신뢰성을 보장하기 위해 정밀한 내부 접점 설계로 아크 소멸 및 차단 기능을 수행합니다.

분리 스위치 접점 시스템(Disconnect Switch Contact System): "가시적 차단 지점"을 제공하고 기계적 연결을 통해 회로 절연을 달성합니다.

Basin Insulator(Basin Insulator): 도체를 지지하고 가스실 사이에 절연을 제공하며 SF₆ 가스를 채워 기밀성과 단열 성능을 보장합니다.

에폭시 절연체(Epoxy Insulator): 복잡한 작동 환경에 적응할 수 있는 강력한 내후성을 갖춘 보조 절연 및 기계적 지지 기능을 제공합니다.

변류기(CT) 및 전압 변압기(PT): 전력 측정 및 보호 신호 획득을 실현합니다.

서지 피뢰기(SA): 과전압의 진폭을 제한하여 번개 또는 스위칭 과전압으로 인한 손상으로부터 장비를 보호합니다.

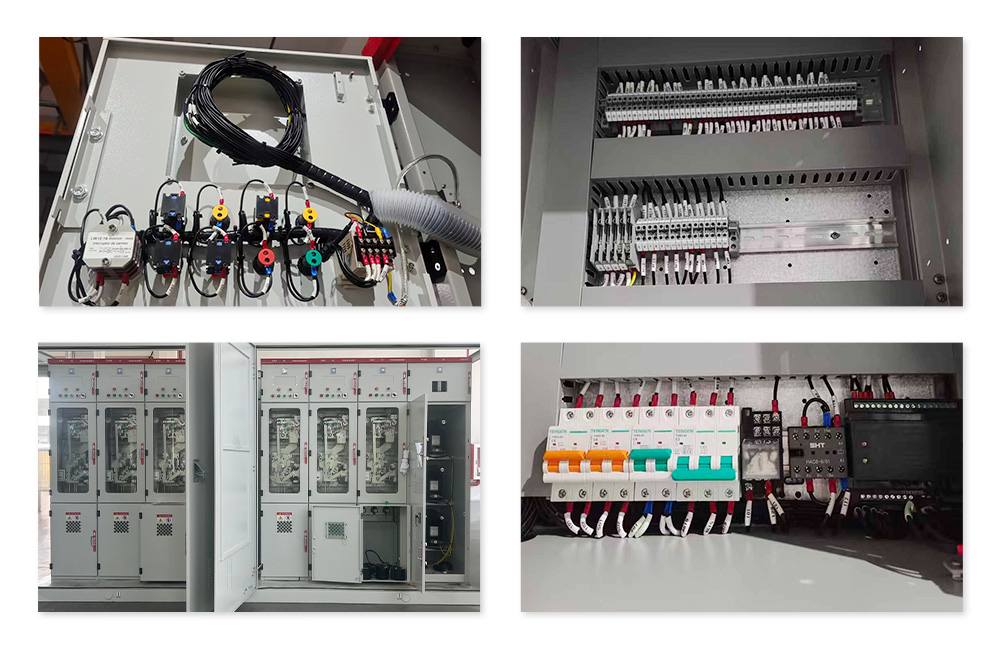

로컬 제어 캐비닛(LCCC): 제어, 모니터링 및 통신 기능을 통합하여 장비의 현지화된 작동 및 상태 피드백을 가능하게 합니다.

4. 설치 및 유지 관리: 안전성과 효율성의 균형

4.1 설치 과정: 정밀한 작업으로 신뢰성 보장

GIS 설치는 "인양, 도킹 및 기밀 테스트" 프로세스를 따라야 합니다.

호이스팅(Hoisting): 충돌이나 변형을 방지하기 위해 리프팅 장비를 사용하여 GIS 모듈을 미리 정해진 위치로 정확하게 들어 올립니다.

도킹(Docking): 정확한 기계적 인터페이스를 통해 모듈을 연결하여 가스실 밀봉과 안정적인 전기 연결을 보장합니다.

기밀 테스트: SF₆ 가스를 채운 후 가스실의 압력 변화를 모니터링하여 누출이 없는지 확인합니다. SF₆ 가스가 누출되는 경우 안전 경고에 따라 보호 조치를 취해야 합니다.

시운전 후 장비의 장기간 안정적인 작동을 보장하려면 설치 중에 공간 위치 지정, 토크 보정 및 밀봉 테스트를 엄격하게 제어하는 ​​것이 필수적입니다.

4.2 유지보수 초점: 상태 모니터링 및 예방적 유지보수

GIS 유지 관리는 "가시적 상태 및 결함 사전 제어"에 중점을 둡니다.

압력 모니터링: 압력 게이지를 통해 SF₆ 가스 압력을 실시간으로 모니터링합니다. 비정상적인 압력이 감지되면(예: 0.35 MPa 미만) 누출을 조사 및 수리하고 가스를 보충하십시오.

육안 검사: 장비 케이싱, 접점 및 절연체를 정기적으로 검사하여 녹, 헐거움 또는 방전 흔적이 없는지 확인합니다.

기능 테스트: 로컬 제어 캐비닛(LCCC)을 통해 개방 및 폐쇄 작동을 시뮬레이션하여 회로 차단기 및 차단 스위치의 작동 신뢰성을 검증합니다.

유지보수의 핵심은 '예방 우선'이며, 정기적인 점검을 통해 잠재적인 결함을 사전에 식별하여 결함 확대를 방지합니다.

5. 응용 시나리오: 중요 그리드 노드에 대한 적응성

GIS는 다음과 같이 "작은 설치 공간, 높은 신뢰성 및 낮은 전자기 간섭"에 대한 엄격한 요구 사항이 있는 시나리오에 적합합니다.

도시 변전소: GIS의 컴팩트한 설계는 도시 핵심 지역의 제한된 토지 자원에 적응하여 변전소의 설치 공간을 크게 줄입니다.

허브 변전소: 고전압 레벨(220kV) 및 강력한 단락 내성 기능(50kA)은 지역 그리드 전력 전송 및 오류 격리를 보장합니다.

재생 에너지 그리드 통합: 낮은 전자기 복사 및 높은 신뢰성은 풍력 및 태양광 발전소의 "약한 그리드 통합" 요구 사항을 충족하여 그리드 안정성을 향상시킵니다.

SF₆ 가스절연 금속폐쇄배전반(GIS)은 "가스절연+금속외함+모듈형 설계"라는 혁신적인 아키텍처를 통해 초고압 전력계통의 소형화, 지능화, 고신뢰성을 실현한 제품입니다. 기술적으로 SF₆ 가스의 소호 및 절연 특성은 회로 차단기의 효율적인 개폐를 지원합니다. 구조적으로 모듈식 설계로 유지 관리성과 확장성이 향상됩니다. 실제 응용 분야에서 도시 그리드, 허브 변전소 및 기타 시나리오에서 GIS의 광범위한 적응성은 현대 전력 시스템의 핵심 가치를 보여줍니다. 앞으로 친환경 가스(예: 건조 공기, 불소화 질소)의 개발과 디지털 유지 관리 기술의 발전으로 GIS는 "저탄소, 지능형" 개발을 향해 더욱 진화하여 그리드 보안을 지속적으로 보호할 것입니다.
