브랜드:키야 모델:NSRM-12(C);NSRM-12(V) 저명한 공급업체인 Keeya는 비용 효율적인 가격대에 첨단 기술을 구현한 완전 절연 폐쇄 링 네트워크 개폐 장치를 자랑스럽게 제공합니다. 품질에 대한 우리의 약속은 완전 절연 폐쇄형 링 네트워크 스위치기어 영역에서 저렴한 솔루션을 제공하려는 헌신으로 보완됩니다. Keeya는 기술 요구 사항과 예산 고려 사항을 모두 충족하는 고성능 제품을 제공하는 신뢰할 수 있는 파트너입니다. 경제성을 저하시키지 않으면서 효율성을 우선시하는 최첨단 솔루션을 원하시면 Keeya를 선택하세요.
브랜드:키야
모델:NSRM-12(C);NSRM-12(V)
저명한 공급업체인 Keeya는 고급 기술과 비용 효율적인 솔루션을 완벽하게 결합한 완전 절연 폐쇄 링 네트워크 개폐 장치를 출시합니다. 고품질 제품을 제공하겠다는 우리의 약속은 경쟁력 있는 가격을 보장하려는 우리의 헌신으로 보완됩니다. Keeya는 완전 절연 폐쇄형 링 네트워크 스위치기어 영역에서 효율적이고 저렴한 솔루션을 제공하는 신뢰할 수 있는 소스입니다. 우리와 협력하여 귀하의 예산 고려 사항에 맞는 최고 수준의 제품에 액세스하여 신뢰성과 경제성을 보장하십시오.

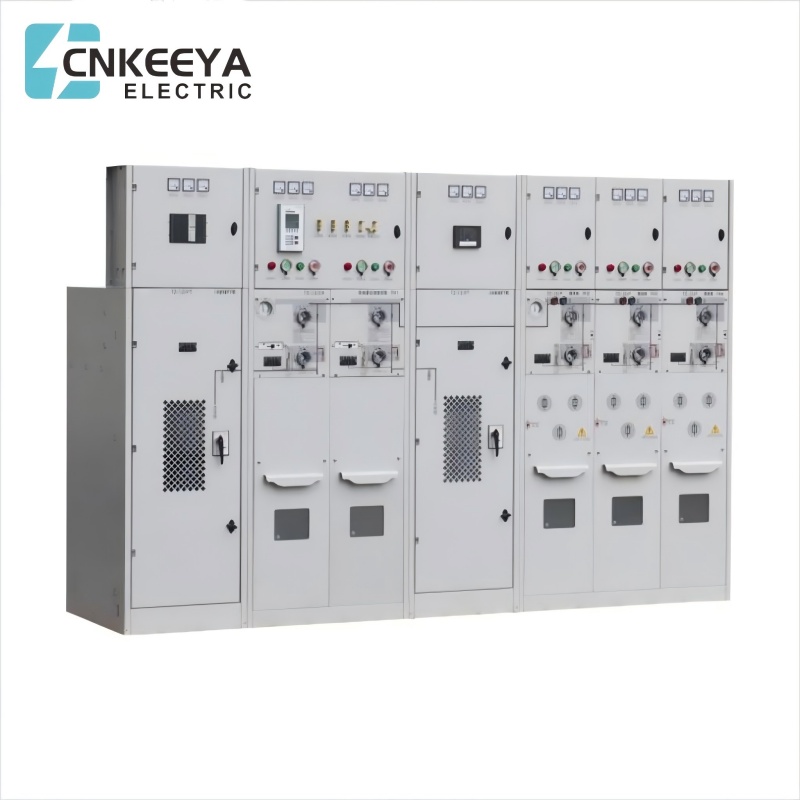

NSRM-12 가스 플링 링 메인 유닛은 완전히 밀봉된 시스템이며, 충전부와 스위치는 스테인리스 스틸 본체로 둘러싸여 있습니다. 전체 개폐 장치는 외부 환경 조건의 영향을 받지 않으므로 작동 신뢰성과 개인 안전이 보장되어 유지 관리가 필요하지 않습니다. 확장 가능한 버스를 선택하면 어떤 조합으로도 완전한 모듈성을 달성할 수 있습니다. 확장된 버스바의 안전 절연 및 차폐는 신뢰성과 안전성을 보장합니다. SRM6-12 가스 Plled 링 메인 유닛은 TV 기반 자동화 솔루션을 제공하여 지능형 스위치 개념을 형성하고 현장 설치 및 시운전 작업량을 최소화할 수도 있습니다.
브랜드:키야
모델:NSRM-12(C);NSRM-12(V)
NSRM-12 시리즈 가스 충진 링 메인 유닛은 아크 소화 및 절연 매체로 사용되는 SF6 가스를 특징으로 합니다. 장치는 완전히 밀봉되고 완전히 절연된 구조입니다. 버스 바, 스위치 및 포인트 부품은 스테인리스 스틸 쉘에 완전히 둘러싸여 있습니다. 캐비티는 1.4bar SF6 가스로 채워져 있으며 보호 수준은 IP67에 도달합니다. 스위치 장치 전체가 외부 환경 조건에 전혀 영향을 받지 않으며, 단기적인 Boding 등의 극한 조건에서도 스위치의 정상적인 동작을 보장할 수 있으며, 제품은 평생 유지보수가 필요 없습니다.
● 장치에는 극한 상황에서도 작업자의 개인 안전을 보장할 수 있는 신뢰할 수 있고 안전한 압력 방출 채널이 있습니다.
● 유닛은 고정 유닛 조합과 확장 유닛 조합의 두 가지 유형이 있습니다.
● 장치는 일반적으로 전면에서 출입하며, 다른 설치 위치에 따라 측면 출구 또는 측면 확장도 가능합니다.
● 유닛의 크기는 설치가 용이하며, 공간이 협소하고 환경조건이 열악한 장소에 적합합니다.
● 이 장치에는 사용자의 다양한 요구를 충족시키기 위해 전기 모터, 원격 제어 및 모니터링 장치가 장착될 수 있습니다.
NSRM-12
완전 절연 폐쇄형 링 네트워크 개폐 장치
|
모델 |
모듈 C |
기준 치수 기음 |
모듈 V |
모듈 CB |
|||
|
조합 스위치 |
|
진공 스위치 |
절연/접지 스위치 |
진공 차단기 |
|
||
|
정격전압 |
kV |
|
|
|
|
12 |
12 |
|
정격 주파수 |
헤르츠 |
|
|
|
|
50 |
50 |
|
전원 주파수 내전압(상간/격리 거리) |
kV |
42/48 |
42/48 |
42/48 |
42/48 |
42/48 |
42/48 |
|
번개 전류 내전압 |
kV |
75/85 |
75/85 |
75/85 |
75/85 |
75/85 |
75/85 |
|
정격전류 |
A |
630 |
참고:1 |
630 |
|
1250/630 |
|
|
정격 폐쇄 링 차단 전류 |
A |
630 |
|
|
|
|
|
|
정격 케이블 충전 차단 전류 |
A |
135/135 |
|
|
|
|
|
|
정격단락투입전류(피크) |
A |
50 |
80 |
|
|
|
|
|
정격 피크 내전류 |
카 |
50 |
|
|
|
|
|
|
정격 단시간 내전류 |
kA/3초 |
|
|
|
|
|
|
|
정격 단락 차단 전류 |
카 |
|
31.5 |
20 |
|
25 |
|
|
정격 전송 전류 |
A |
|
1750 |
|
|
|
|
|
장착된 퓨즈의 최대 전류 |
A |
|
125 |
|
|
|
|
|
회로 저항 |
n |
≤300 |
≤600 |
|
|
|
|
|
기계적 수명 |
시간 |
5000 |
3000 |
5000 |
2000 |
5000 |
5000 |
참고:1 이는 퓨즈의 전류 정격에 따라 다릅니다.
NSRM-12
완전 절연 폐쇄형 링 네트워크 개폐 장치
|
단위 |
A |
B |
C |
D |
|
단방향 |
365 |
290 |
331 |
365 |
|
양방향 |
690 |
615 |
656 |
690 |
|
3방향 |
1015 |
940 |
981 |
1015 |
|
4방향 |
1340 |
1265 |
1306 |
1340 |
|
5방향 |
1665 |
1590 |
1631 |
1665 |
|
6방향 |
1990 |
1915 |
1956 |
1990 |
