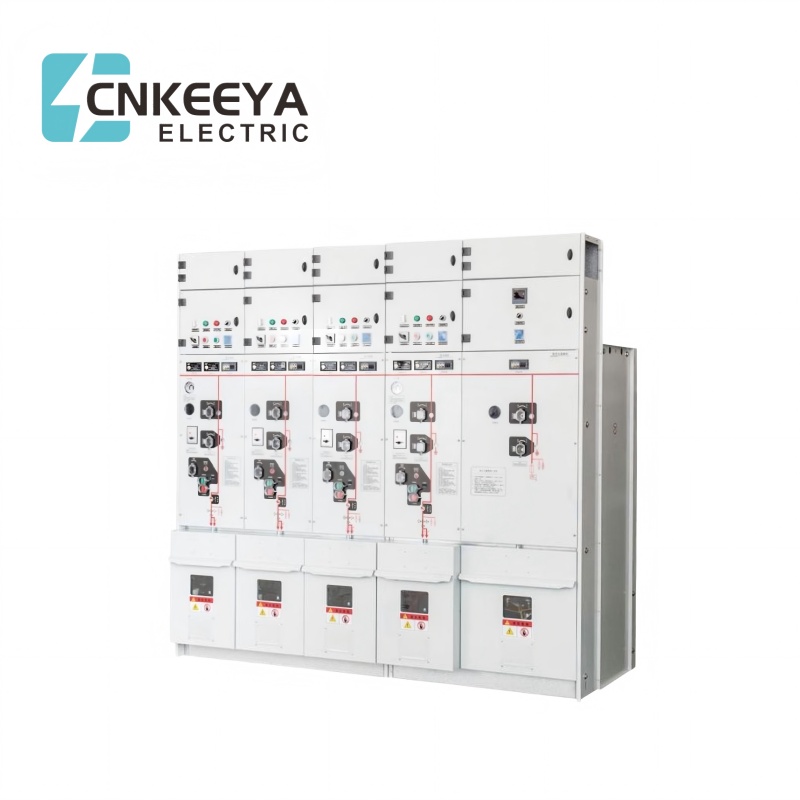

Air-12/T630-25 친환경 가스절연 금속폐쇄배전반

Model:Air-12/T630-25

헌신적인 공급업체로서 우리는 지속 가능성과 혁신을 최우선으로 생각하며 Air-12/T630-25 환경 친화적인 가스 절연 금속 폐쇄 개폐 장치는 환경에 미치는 영향을 최소화하면서 효율적이고 안정적인 전기 배전을 보장합니다. 발전하는 업계 요구 사항을 충족하는 첨단 기술, 친환경 관행 및 안정적인 스위치기어 솔루션을 위해 CNKEEYA와 파트너 관계를 맺으세요.

문의 보내기

제품 설명

중국에 본사를 둔 선도적인 공급업체인 CNKEEYA는 최첨단 환경 친화적인 가스 절연 금속 폐쇄 개폐 장치 솔루션을 제공합니다. Air12 시리즈 친환경 가스 절연 금속 밀폐 개폐 장치는 친환경 가스를 주요 절연 매체로 사용하고 소량의 고체 절연 지지체 및 주 회로를 사용하여 아크 소화를 위한 진공 아크 소화 챔버를 채택합니다. 캡슐화 없이 정상 작동 중 게이지 압력이 0이거나 약간 양압(에어 박스의 압력은 0.02MPa)이며, 상간 절연 용량은 게이지 압력이 0일 때 공기 절연 요구 사항을 충족합니다.

환경 친화적인 가스 절연 금속 밀폐 개폐 장치는 일반적으로 사용되는 3상 AC 지능형 환경 친화적인 가스 절연 캐비닛이며 다양한 전체 개폐 장치 세트에 널리 사용됩니다. 국내 인구의 집중으로 인해 전력 시장이 일치해야 하며, 시장 발전에 따라 친환경 가스 절연 개폐 장치에 대한 수요도 증가할 것입니다. 시장 잠재력은 여전히 개발되어야합니다. 동시에 데이터 수집 및 제어, 데이터 처리 및 저장, 온라인 모니터링 및 배전반 고급 분석과 같은 여러 기능의 통합으로 인해 이 제품은 배전망의 온라인 지능형 모니터링 및 관리를 제공하여 안전하고 신뢰할 수 있으며 고품질의 효율적인 상태에서 작동할 수 있도록 하며 전력 시스템 배전망의 원격 모니터링, 제어 및 관리를 달성하고 전력망 최적화, 전기 안전, 에너지 관리, 에너지 절약 및 소비 감소 요구 사항을 충족합니다. 이 시스템은 교통, 공장, 병원, 학교, 건물, 주거 공동체, 상업용 건물 등 지능형 배전 분야에서도 널리 사용될 수 있습니다.

에어-12/T630-25

친환경 가스절연 금속폐쇄배전반

Air-12 시리즈 환경 친화적인 가스 절연 금속 밀폐 개폐 장치는 아크를 소멸하기 위해 진공 아크 소화 챔버를 채택합니다. 환경 친화적인 가스는 소량의 고체 절연 지지대가 있는 주요 절연 매체이며 주 회로에는 캡슐화가 없습니다. 정상 작동 시 제로 게이지 압력 또는 미세 양압(에어 박스의 공기 압력은 0.02MPa 이하)이며, 위상 대 접지 및 위상 간 절연 용량은 제로 게이지 아래의 공기 절연 요구 사항을 충족합니다. 압력.

환경 친화적인 가스 절연 금속 폐쇄 개폐 장치는 일반적으로 사용되는 3상 AC 지능형 환경 친화적인 가스 절연 캐비닛이며 다양한 완전한 개폐 장치 세트에 널리 사용됩니다. 국내 인구가 집중됨에 따라 전력 시장도 일치해야 하며 시장 발전과 함께 환경 친화적인 가스 절연 개폐 장치에 대한 수요도 증가할 것이며 시장 잠재력은 여전히 개발되어야합니다. 동시에 제품은 데이터 수집 및 제어, 데이터 처리 및 데이터 처리와 같은 여러 기능을 통합합니다. 배전반의 저장, 온라인 모니터링 및 고급 분석을 통해 배전망의 온라인 지능형 모니터링 및 관리를 수행하여 배전망을 안전하고 신뢰할 수 있으며 품질이 우수하고 효율적인 상태로 운영하고 전력 시스템 배전망의 원격 모니터링, 제어 및 관리를 실현하고 전력망 최적화, 전력 안전, 전력 관리, 에너지 절약 및 소비 감소 요구 사항을 실현합니다. 시스템은 교통, 공장, 병원, 학교, 건물, 주거 지역, 상업용 사무실 건물에서도 널리 사용될 수 있습니다. 및 기타 지능형 전력 분배 분야.

서비스 조건

● 최대 온도: +40℃

● 최저온도 : -25℃

● 24시간 평균 온도: ≤35℃

● 최대 평균 상대 습도: 24시간 평균 ≤95%, 월 평균 ≤90%

● 고도: 1,500m 이하(기존 유형, 표준 가스 충전 압력 하), 고도가 1,500m를 초과하는 경우 특별한 지침이 필요합니다.

● 일반적인 사용 환경 이외의 특수한 사용 조건에 대해서는 사전 협의가 가능합니다.

에어-12/T630-25

친환경 가스절연 금속폐쇄배전반

기술적인 매개변수

아니요.	목	모듈 C	모듈 F	모듈 V
아니요.	목	부하 스위치	스위치 퓨즈 조합	진공 차단기	절연/접지 스위치
1	정격전압	12
2	1min 상용주파 내전압	42/48
3	번개 임펄스 내전압	75/85
4	정격전류	630	125*	630	630
5	차단 용량
6	폐쇄 루프 차단 전류	630
7	케이블 충전 차단 전류	135
8	5% 활성 부하 차단 전류	31.5
9	지락 차단 전류	200
10	단락 차단 전류		31.5*	25
11	정격 전송 전류		1500
2	최대 현재 꺼짐 사용 선택됨		125
13	단락 전류 만들기	63	80*	25
14	단시간 내전류	25		25	25
15	단락 기간	4		4	4
16	기계적 수명	5000	5000	10000	3000
17	가스 압력	0.025(20℃)
18	연간 누출율	0.05% 이하
19	아크 소화 모드	진공 아크 소화
20	보호 정도	IP67/3X(에어박스/하우징)
