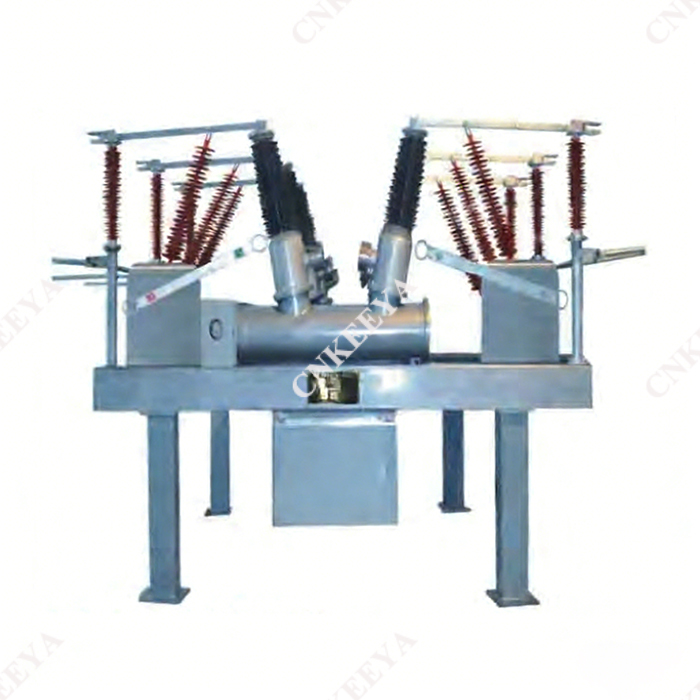

ZCW□-72.5/L형 옥외밀폐SF₆ 복합전기기기

 준수 표준

 GB156 표준 전압

 GB311.1 고전압 전송 및 배전 장비에 대한 절연 조정

 GB11022 고전압 개폐 장치 및 제어 장치에 대한 일반 기술 요구 사항

 GB1984 교류 고전압 회로 차단기

 GB1985 교류 고전압 단로기 및 접지 스위치

 GB1207 전압 변압기

 GB1208 변류기

 교류 고전압 회로 차단기 주문을 위한 DL/T402 기술 사양

 교류 고전압 단로기 및 접지 스위치 주문을 위한 DL/T486 기술 사양

 DL/T593 고전압 개폐 장치 및 제어 장치 주문을 위한 공통 기술 사양

 주요 특징

 변압기, 회로 차단기, 단로기, 접지 스위치, 변류기, SF₆ 전압 변압기, 서지 피뢰기, 모선 및 기타 구성 요소가 접지된 강철 구조 지지대에 유기적으로 통합되어 컴팩트한 구조를 특징으로 합니다.

 분할형 장비 공간의 30%~50%만을 차지하므로 토지를 절약하고 프로젝트 건설 비용을 절감합니다.

 전체 베이는 공장에서 조립식으로 제작되어 공장에서 조립 및 시운전이 완료되고 전체가 설치 장소로 배송되므로 설치 기간이 단축됩니다.

 고성능 소호실, SF₆ 변압기 및 복합 절연체 서지 피뢰기를 채택하여 기본적으로 유지 관리가 필요 없는 작동과 높은 신뢰성을 실현합니다.

 공장에서 조립식으로 제작된 자립형 버스바가 베이 사이에 사용되므로 강철 프레임과 절연체가 필요하지 않습니다.

 레이아웃은 유연하며 다양한 배선 모드에 적응할 수 있습니다.

 작동 환경 조건

ZCW□-72.5/L 유형 실외 밀폐형 SF₆ 복합 전기 장치는 실외용으로 설계되었으며 실내에서도 사용할 수 있습니다. 작동 환경 조건은 다음과 같습니다.

 에이. 고도: 2000m를 초과하지 않습니다.

 비. 주변 온도: -30℃ ~ +40℃ (요청 시 -40℃ ~ +40℃ 가능)

 기음. 상대습도: 일일 평균 95% 이하, 월 평균 90% 이하(25℃ 기준).

 디. 풍속: 35m/s 이하.

 이자형. 오염 등급: 클래스 IV, 도자기 부싱의 연면 거리가 1450mm를 초과합니다(공칭 연면 거리가 31mm/kV보다 큼).

 에프. 가연성, 폭발성, 화학적 부식성 또는 심한 진동 환경이 없습니다.

 g. 진도: 8등급을 초과하지 않습니다.

 시간. 얼음 코팅 두께 : 10mm 이하.
