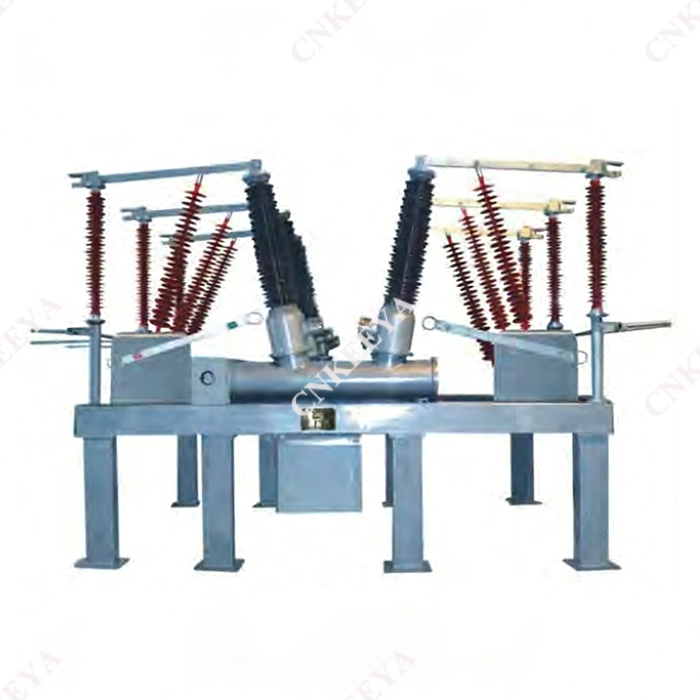

ZCW□-126/L 개방형 육불화황 복합 장치

 개요

 1.1ZCW□-126/L 개방형 육불화황 복합 장치는 공기를 외부 절연 SF6 가스로 아크 소화 매체로 사용하는 복합 전기 장치의 완전한 세트입니다. 3상 AC용 126kV 송전 및 배전 시스템의 제어 및 보호는 회로 차단기와 커패시터 뱅크가 연결된 상황에서도 사용할 수 있습니다. 토지 이용이 제한된 도시 변전소, 기업 변전소 및 산악 변전소에 적합합니다. 이 제품은 다음과 같은 특징을 가지고 있습니다.

 1) 접지된 철구조물 브라켓에 차단기, 절연스위치, 접지스위치, 변류기, SF6변압기, 피뢰기, 부스바 등의 부품을 유기적으로 결합하여 컴팩트한 구조를 구현합니다.

 2) 분할형 ​​면적의 30~50% 정도만을 차지하며, 토지절약 및 사업비 절감의 특징이 있습니다.

 3) 전체 간격은 공장에서 사전 제작되어 공장 출고 전 조립 및 디버깅 후 일괄적으로 설치 현장으로 운송되어 설치주기를 단축시킵니다.

 4) 최소한의 유지 보수와 높은 신뢰성으로 고성능 아크 소화 챔버, SF6 변압기 및 복합 절연체 피뢰기 채택

 5) 칸막이 공장의 조립식 자립형 부스바에는 강철 프레임이나 절연체가 필요하지 않습니다.

 6) 유연한 레이아웃으로 다양한 배선 방법에 사용할 수 있습니다.

 1.2 ZCW10에는 최적화된 자체 전원식 아크 소화 챔버와 CT10-A 스프링 작동 메커니즘이 장착되어 있습니다.

 1.3 ZCW10은 국가 표준 GB1984-2003, GB11032-89, GB1985-2004를 준수하고 IEC 62271-100:2001, IEC 99-4, IEC 62271-102:2002 및 IEC 60694:2002의 요구 사항을 충족합니다. 내부의 다른 모든 구성 요소는 해당 국가 표준 요구 사항을 충족합니다.
