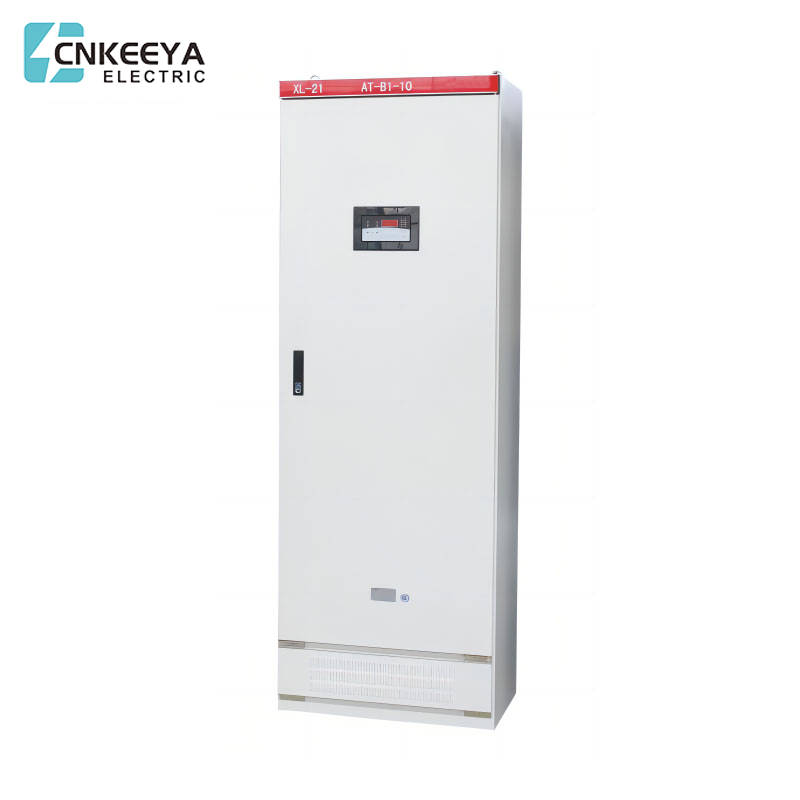

XL-21 저전압 분포 및 제어 캐비닛

최상위 공급 업체로 인식 된 CNKEEYA는 고품질 XL-21 저전압 분배 및 제어 캐비닛을 제공하는 데 탁월합니다.

새로운 XL-21 파워 박스는 발전소 및 산업 및 광업 기업에서 널리 사용됩니다. 500V 3 상 AC 미만의 전력 또는 조명 분포에 사용됩니다. 3 상 3 상, 3 단계 4 와이어, 3 상 5 와이어 등 벽에 대한 실내 설치, 화면 앞의 작동 및 화면 앞의 유지 보수와 같은 전력 분배 시스템의 전력 분배 시스템이 있습니다. 박스 본체는 완전히 밀폐 된 구조로 C 자형 또는 8MF 모양의 재료로 조립됩니다. 상자에는 새로운 유형의 로터리 하중 솔루션 스위치가 사용되며 하중으로 작동 할 수 있습니다. 전면 도어에는 전압 및 전류를 나타내는 기기와 신호 조명, 버튼, 스위치 오버 스위치 및 기타 마스터 구성 요소가 장착되어 있습니다. 유통 상자는 자체 설계된 새로운 구성 요소, 소형 구조, 아름다운 외관, 편리한 유지 보수 및 사용자가 선택할 수있는 다양한 배선 솔루션을 채택합니다. 이전 XL-21 파워 박스를 교체하기에 이상적인 제품입니다.

환경을 사용하십시오

● 주변 온도 : -5 ° ~ +40 °, 24 시간 이내의 평균 온도는 +35 °를 초과하지 않습니다.

● 고도 : 2000m 이하.

● 상대 습도 : 주변 공기 온도가 +40 ℃ 인 경우 50%를 넘지 않습니다. 허용 온도 변화를 고려하여 낮은 온도 (예 :+20 ℃에서 90%)에서 더 높은 상대 습도가 가능할 수있다 (예 :+20 ℃).

● 장비가 설치되면 수직 평면의 성향이 5 °를 초과해서는 안됩니다.

● 장비는 심한 진동, 충격 및 부식이없는 곳에 설치해야합니다.

참고 : 위의 조건을 초과하면 회사와 상담 할 수 있습니다.

기술 매개 변수

XL-21 새로운 파워 박스 시리즈

설치, 수락 및 시운전 예방 조치

제품이 도착한 후 먼저 포장이 손상되지 않았고 손상되지 않은지 확인하십시오. 문제가 발견되면 관련 부서에 원인을 찾으려면 즉시 설치되지 않은 제품의 경우 정상적인 서비스 조건에 따라 적절한 장소에 배치해야합니다.

● 제품 설치를위한 기본 채널 스틸 및 볼트는 사용자가 준비하고 기본 채널 스틸과 캐비닛 본체 간의 연결 구멍 (그림 1 참조).

● 제품이 설치된 후에는 검사 및 테스트를 수행하기 전에 작업을 수행합니다.

● 캐비닛 본체가 다층 페인트 필름에서 벗겨 지는지, 그리고 캐비닛이 건조하고 깨끗한 지 확인하십시오.

● 주요 전기 기기 및 보조 접점의 온 오프가 신뢰할 수 있고 정확한지 여부;

● 주요 구성 요소의 선택 및 배선 원리가 회로도 도면에 부합하는지 여부;

● 단열 값이 1m2 이상인 500V Mego hmmeter를 사용하십시오. 측정 할 때는 전압을 견딜 수없는 전자 부품의 배선을 분리하기 위해주의를 기울이십시오.

● 사용을위한 예방 조치

저전압 공기 회로 차단기가 여러 번 켜지고 끄면 주 접점의 약간의 화상을 입히고 접촉 저항을 증가시킬 수 있습니다. 범용 저전압 공기 회로 차단기는 작동 지침의 요구 사항에 따라 정기적으로 유지 관리하고 수리해야합니다.

상자 모양 및 설치 치수

● 제품의 모든 모델 (주 회로 솔루션 번호 및 보조 회로 계획 번호 포함

● 주 회로 시스템 다이어그램, 캐비닛 레이아웃 다이어그램.

● 보조 회로의 전기 회로도.

● 캐비닛의 구성 요소 목록 (메인 버스 사양).

● 캐비닛의 색상 (필요하지 않은 경우 베이지 색 회색으로 제공됨) 및 캐비닛 크기. 제품의 정상적인 서비스 조건과 일치하지 않는 다른 특수 요구 사항.
