제품 설명

중국의 저명한 제조업체인 Keeya는 다양한 배전 요구 사항에 맞는 맞춤형 및 비용 효율적인 솔루션인 GCK 저전압 인출형 개폐 장치를 선보이게 된 것을 자랑스럽게 생각합니다. 제조업체로서 Keeya는 고객이 특정 요구 사항을 충족하도록 GCK 시리즈를 맞춤 설정할 수 있도록 맞춤형 솔루션을 제공하기 위해 최선을 다하고 있습니다. 경제성에 대한 우리의 헌신은 GCK 저전압 인출형 개폐 장치가 유연성을 제공할 뿐만 아니라 경쟁력 있는 가격으로 제공되도록 보장합니다. Keeya는 스위치기어 솔루션에서 맞춤화, 비용 효율성 및 품질 사이의 균형을 원하는 사람들에게 신뢰할 수 있는 선택으로 돋보이며 다양한 전기 응용 분야에서 선호되는 파트너입니다.

GCK 저전압 인출형 개폐장치는 배전센터(PC) 개폐장치와 모터 제어센터(MCC)의 두 부분으로 구성됩니다. AC 50Hz의 발전소, 변전소, 산업 및 광업 기업, 최대 작동 전압 최대 660V, 배전 시스템에서 최대 작동 전류 최대 3150A에 적용 가능한 전력 사용자에게 적합하며 배전, 모터에 사용됩니다. 전력 변환 및 분배 제어를 위한 제어, 조명 및 기타 전력 분배 장비.

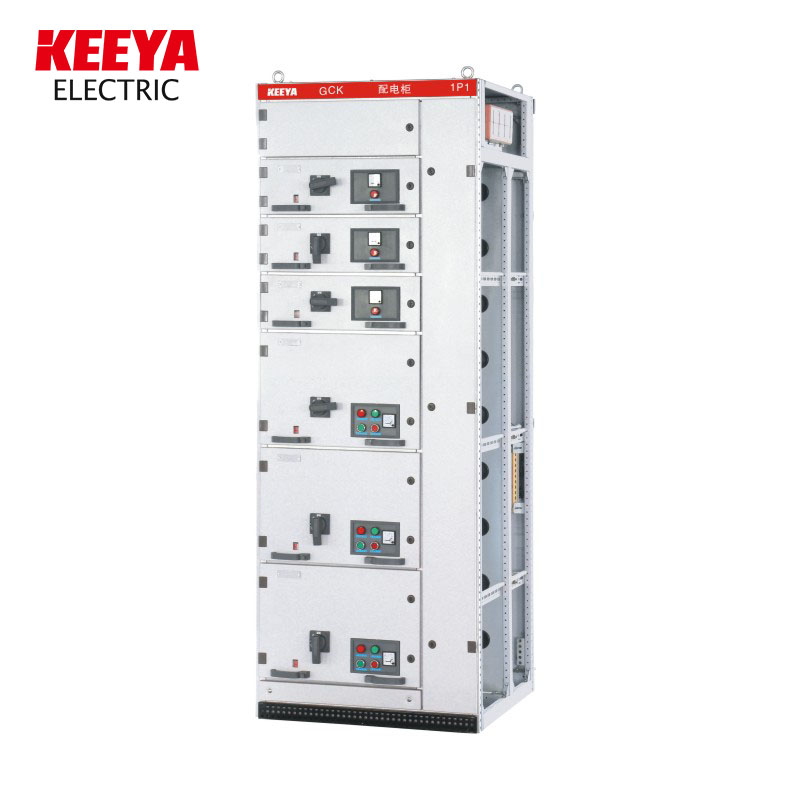

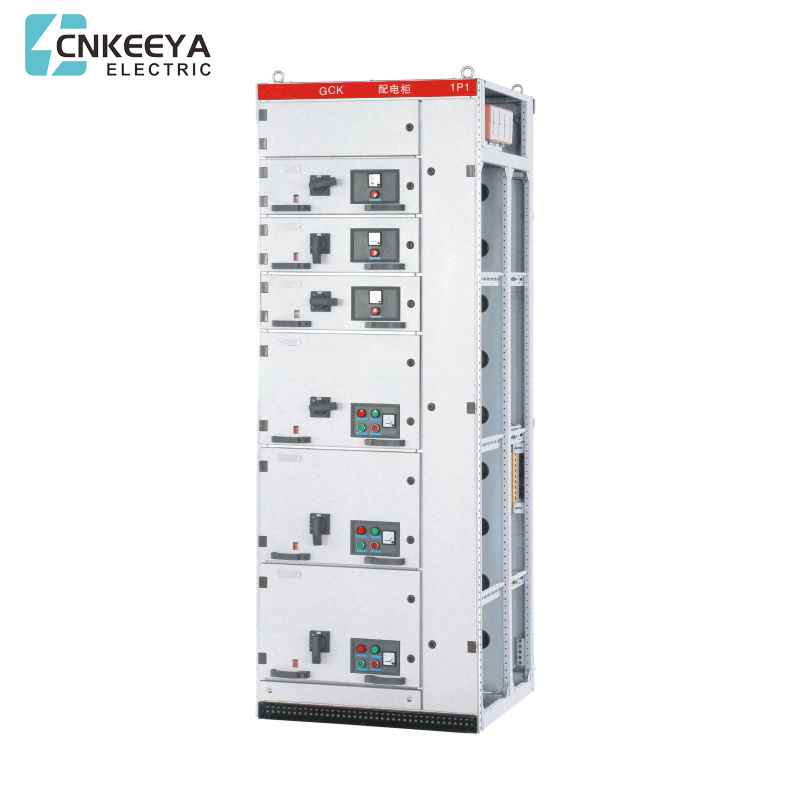

GCK 저전압 인출형 배전반

적용 가능한 환경 조건

● 고도는 2000m를 초과하지 않습니다.

● 주변 공기 온도는 +40℃보다 높지 않고, 24시간 평균 온도는 +35℃보다 높지 않으며, 주변 공기 온도는 -50℃보다 낮지 않습니다.

● 대기 조건: 공기가 깨끗하고 상대 습도가 +40℃에서 50%를 초과하지 않으며 낮은 온도에서는 더 높은 상대 습도가 허용됩니다(예: +20℃에서 90%).

● 사전, 폭발위험, 심각한 오염, 화학적 부식 및 심한 진동이 없는 장소이어야 합니다. 경사는 수직에 대해 5°를 넘지 않아야 합니다.

● 본 제품은 -25℃~+55℃, 단시간(24시간 이내) +70℃를 초과하지 않는 온도에서 운송 및 보관에 적합합니다. 위의 서비스 조건을 충족할 수 없는 경우 사용자는 주문 시 당사에 문의해야 합니다.

개폐 장치의 주요 기술 매개변수

(Hz) 정격 작동 주파수		50
(V) 정격 작동 전압		380,660
(V) 정격 절연 전압		660
(ㅏ) 정격 작동 전류	수평 버스	630-3150
	수직 버스	600
정격 단시간 내전류	수평 버스	80 kA(유효값)/1초
	수직 버스	50 kA(유효값)/1초
정격 피크 내전류	수평 버스	176kA/0.1초
	수직 버스	110kA/0.1초
(A) 주회로 커넥터		200,400
(A)보조 회로 커넥터		10
전력 주파수 반항 1분간 전압		2500
보호 수준		IP40
모드 작업		로컬, 원격, 자동

설치 치수 및 장착 구멍

(A) 배전반의 폭	(B) 개폐 장치의 깊이	(a) 설치 구멍 거리	(b) 설치 구멍 거리
800	500	685	385
600	800	485	685
600	1000	485	885
800	800	685	685
800	1000	685	885
1000	800	885	685
1000	1000	885	885

외형 치수 및 설치 치수

제품 설치 기초 개략도

참고: 회사는 사용자의 요구에 따라 다양한 형태의 버스트레이를 제공할 수 있습니다.

제품 실내 레이아웃 및 버스 트레이 요구 사항

주문방법

● 본 제품을 설치할 때 배전반 사이의 수평선은 견고하고 확실하게 연결되어야 합니다.

● 본 제품의 도어는 메인 스위치와 연동되는 기능을 가지고 있습니다. s, 전원이 차단되어야 문이 열립니다. 제품의 반대쪽은 나사형 밀봉판으로 메인 스위치와 연동되는 기능이 없으므로 측면 패널을 분해할 때에는 사용자가 전원을 분리해야 합니다. 유지보수를 위해 본 제품을 사용하세요.

● 비전문가가 유지보수를 위해 배전반을 열지 마십시오.
