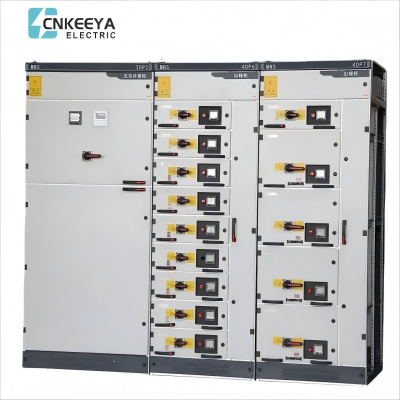

MNS 저전압 철수 스위치 기어
  • MNS 저전압 철수 스위치 기어 MNS 저전압 철수 스위치 기어

MNS 저전압 철수 스위치 기어

전기 솔루션의 환경에서 중국에 본사를 둔 Cnkeeya는 MNS 저전압 철수 스위치 기어 (Switch Gear)에 의해 대표되는 프리미어 공급 업체로 두드러집니다. 특정 클라이언트 요구 사항을 수용하기 위해 세 심하게 설계된 MNS 시리즈는 전기 시스템의 유연성과 적응성에 대한 CNKEEYA의 헌신을 반영합니다.

모델:MNS

문의 보내기

제품 설명

MNS 저전압 철수 스위치 기어

강력한 구조와 지속적인 성능으로 유명한 Cnkeeya 고품질 MNS 저전압 철수 스위치 기어는 저전압 설치의 수명과 신뢰성을 보장합니다. CNKEEYA의 커스터마 화 강조는 전기 산업의 진화하는 요구를 충족시키는 맞춤형 솔루션을 제공하는 임무를 강조합니다.

주요 응용 프로그램

이 일련의 저전압 철수 스위치 기어는 표준 모듈 (FBA)을 사용하여 공장에서 조립 한 조합 캐비닛 유형입니다.

이 일련의 저전압 철수 스위치 기어는 발전소, 변전소, 석유 화학, 야금 강철 롤링, 운송 에너지, 광 산업 및 섬유 기업, 주거 지역, 고층 건물 및 기타 장소에 적합합니다. AC 50-60Hz 및 정격 작동 전압 AC 660V 이하의 전력 시스템에서 에너지 변환, 분포 및 전력 분배 장비의 제어에 사용됩니다.

이 장치는 GB7251.1 "저전압 완전 스위치 기어"및 JB/T9961 "저전압 철수 완전 스위치 기어"및 IEC439-1 국제 전문 표준의 국가 전문 표준을 준수합니다.


MNS 저전압 철수 스위치 기어

이 일련의 저전압 철수 가능 스위치 기어는 표준 모듈과 함께 공장 (FBA)에 의해 조립되는 일종의 복합 캐비닛입니다.

이 일련의 저전압 철수 스위치 기어는 발전소, 변전소, 석유 화학, 야금 및 철강 롤링, 운송, 에너지, 에너지, 주거 및 섬유 기업, 고층 건물 및 기타 장소에 적용 할 수 있습니다.

설치는 GB 7251.1 저전압 스위치 기어 및 제어 기어 어셈블리-파트 1 : 유형 테스트 및 부분 타입 테스트 어셈블리 및 JB/T 9961 저전압 철수 스위치 기어 및 제어 기어 어셈블리 및 IEC439-1 국제 전문가 표준을 준수합니다.


정상적인 서비스 조건

● 주변 공기 온도는 +40 ℃보다 높고 -5 ℃보다 낮지 않으며 평균 온도는 24 시간 내에 +35 ℃보다 높지 않아야한다. 대기 조건 : 공기가 깨끗하고 상대 습도는 최대 온도 +40 ℃에서 50%를 초과하지 않습니다. 더 낮은 온도에서는 상대 습도가 높을수록 허용되지만, 예를 들어 +20 ℃에서 90%가 허용되지만, 응축이 때때로 발생할 수 있기 때문에 온도 변화가 고려되어야한다.

● 고도 : 2000m를 초과하지 않습니다.

● 장치는 단기간 (24 시간을 초과하지 않음)의 경우 -25 ℃에서 +55 ℃에서 최대 +70 ℃의 온도에서 운송 및 저장 공정에 적합합니다. 장치는 제한된 온도에서 돌이킬 수없는 손상을 겪지 않아야하며 정상 조건에서 정상적으로 작동 할 수 있어야합니다.

● 위의 서비스 조건을 충족 할 수 없으며, 사용자와 제조업체 간의 협상을 통해 해결해야합니다. 장치가 해외 석유 시추 플랫폼 및 원자력 발전소에서 사용되는 경우 별도의 기술 계약에 서명해야합니다.


기본 기술 매개 변수

1 전기 성능

660V (1000) v

정격 절연 전압

380V 660V

정격 작동 전압

5000A

메인 버스의 최대 수술 전류

100ka/1s

메인 버스의 전류를 견딜 수 있습니다

220KA/LS

정격 피크가 주 버스의 전류를 견딜 수 있습니다

1000a

배포 버스의 최대 수술 전류 (수직 버스)


분배 버스의 피크 전류 (수직 버스)


Stanard 유형

105kA(max.)/0.1s

강화 유형

176KA (최대)/0.1S


MNS 저전압 철수 스위치 기어

보호 수준

40050 표준의 IEC 529 및 D에 따라

IP30 : φ 2.5 mm보다 큰 크기에 대한 고정 보호

IP40 : 1.0 mm보다 큰 크기에 대한 고정 보호 φ

IP54 : 먼지 및 스 패터 방향에 대한 보호

(IP54 보호 수준을 주문할 때 제조업체와 상담하십시오)


스위치 캐비닛 유형

1. 파워 유통 센터 캐비닛 (PC) : Emax, MT, 3WN, AH, ME 시리즈 회로 차단기를 사용할 수 있습니다.

2. 모터 제어 센터 캐비닛 (MCC) : 크기가 다른 서랍으로 조립됩니다. 각 회로의 메인 스위치는 고급 파손 플라스틱 케이스 회로 차단기 또는 퓨즈가있는 회전 하중 스위치를 채택합니다. 파워 팩터 자동 보정 캐비닛 (수동, 자동 및 원격 파워 팩터 보상 장치 포함)


캐비닛 신체 회로도


전력 분배 센터 (PC) 캐비닛

너비

깊이

메모

H

B

T

T1

T2

2200

400

1000

800

200

기본 버스 이송

2200

400

1000

800

200

F ₁S-1250-2000 ME630-1605

2200

600

1000

800

200

f₂s-2500

2200

800

1000

800

200

F₄s-3200 ME2000-3200

2200

1000

1000

800

200

F₅s-4000 ME3205

2200

1200

1000

800

200

ME4005


MNS 저전압 철수 스위치 기어

B 모터 제어 센터 (MCC) 캐비닛

너비

깊이

메모

H


B1

B2

T

T1

T2


2200

1000

600

400

600

400

200

단면 운영

2200

1000

600

400

1000

400

200

양측 작동


조합 모드 다이어그램


설치 다이어그램
