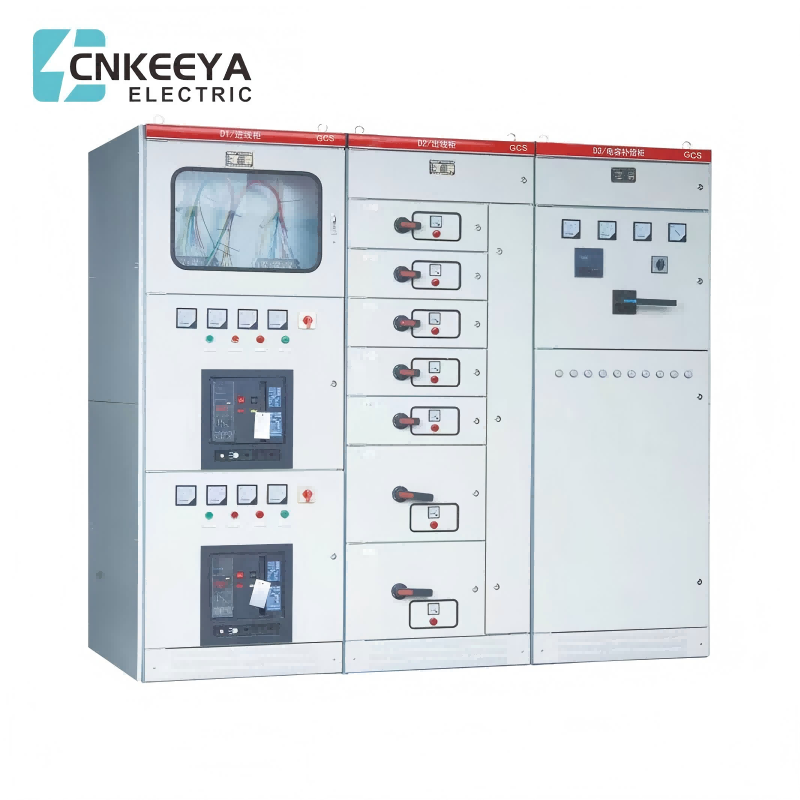

GCS 저전압 인출 가능한 스위치 기어

저명한 공장이자 신뢰할 수있는 공급 업체 인 Cnkeeya는 최첨단 GCS 저전압 철수 스위치 기어 제조에 자부심을 갖습니다. 혁신 및 정밀 엔지니어링에 대한 약속으로, 우리의 공장은 다양한 산업의 발전하는 요구를 충족시키기 위해 설계된 이러한 고급 스위치 기어 솔루션을 제작하는 데 탁월합니다. CNKEeya는 전용 공급 업체로서 업계 표준에 대한 품질과 준수를 우선시하여 효율적인 전력 분배 및 제어를 보장하는 최첨단 GCS 스위치 기어를 제공합니다. 새로운 GCS 저전압 철수 스위치 기어 라인을 통해 Keeya는 신뢰성, 안전 및 현대 기술의 벤치 마크를 계속 설정하고 있습니다. 최신 스위치 기어 솔루션의 공급 업체로 CNKEEYA를 선택하고 신뢰할 수 있고 고급 전기 분배 시스템의 미래를 경험하십시오.

주요 응용 프로그램

GCS 장치는 발전소, 석유, 화학, 야금 섬유, 고층 건물 및 기타 산업의 발전 시스템에 적합합니다. 3 상 AC 50 (60) HZ 저전압 완전한 분배 장치 세트 380V (400V), (600V) 및 정격 전류의 정격 전압

이 시리즈 저전압 인출 가능한 스위치 기어는 표준 모듈이있는 FBA (Factory)에 의해 조립 된 복합 캐비닛 유형입니다.

이 시리즈 저전압 철수 스위치 기어는 발전소, 변전소, 석유 화학 산업, 야금, 스틸 롤링, 운송, 에너지, 조명 산업, 섬유 및 기타 산업 기업 및 기타 산업 기업 및 주거 지역, 고층 건물 및 기타 장소에 적합하며, 전기 에너지 변환, 전력 공급 시스템의 전력 시스템의 분배 및 제어에 사용됩니다.

이 장치는 GB 7251.1 저전압 스위치 기어 및 제어 기어 어셈블리 1 : 타입 테스트 및 부분 타입 테스트 어셈블리 및 국가 전문 표준 및 IEC 439-1 국제 표준을 준수합니다.

성능 지수

장치의 설계는 다음 표준을 충족합니다.

● IEC439-1 저전압 스위치 기어 및 제어 기어 어셈블리 1 : 타입 테스트 및 부분 타입 테스트 어셈블리

● GB 7251 저전압 스위치 기어 및 제어 기어 어셈블리 파트 5 공개 네트워크의 전력 분배를위한 5 개의 Assmebly

● ZBK 36001 저전압 철수 스위치 기어

기본 기술 매개 변수

(v) 메인 회로의 정격 전압		AC380 (400), (660)
(v) 보조 회로의 정격 전압		AC220, 380 (400); DC110, 220
(Hz) 정격 주파수		50 (60)
(v) 정격 절연 전압		660 (1000)
(a) 정격 전류	수평 버스	≤4000
	(MCC) 수직 버스	1000
(KA, 1 초) 등급 짧은 시간은 버스의 전류를 견딜 수 있습니다		50,80
(KA/0.1S) 정격 피크 견해 전류의 버스		105,176
(V/1 분) 전력 주파수 테스트 전압	메인 회로	2500
	보조 회로	1760
버스	3 단계 4 와이어 시스템	A.B.C.PE.N
	3 단계 5 와이어 시스템	A.B.C.PE.N
보호 수준		P30.IP40

장치 기능

● 어댑터의 열 용량을 Lmping으로 어댑터의 온도 상승으로 인한 추가 온도 상승을 크게 줄입니다.

● 기능 단위와 구획 간의 분리는 명확하고 신뢰할 수 있으며, 한 장치의 실패는 실패를 최소화하기 위해 다른 장치의 작업에 영향을 미치지 않습니다.

● 버스 바의 수평 배열은 장치의 동적 및 열 안정성을 갖고 80/176ka 단락 전류의 영향을 견딜 수 있습니다.

● 단일 MCC 스위치 기어의 회로 수는 22 세이며, 이는 자동화 된 모터 그룹을위한 대규모 단일 단위 발전, 석유 화학 시스템 및 기타 산업의 요구를 완전히 고려합니다.

● 장치와 외부 케이블 간의 연결은 케이블 실에서 완성되며 케이블을 위아래로 입력하여 종료 할 수 있습니다. 현재 변압기는 케이블 실에 설치되어 설치 및 유지 보수를 용이하게합니다.

● 동일한 전력 분배 시스템은 전류 제한 반응기의 일치를 통해 단락 전류를 제한하고, 특정 값으로 버스 전압을 안정화하며, 구성 요소의 단락 강도 요구 사항을 부분적으로 줄일 수 있습니다.

● 서랍 유닛에는 컴퓨터 인터페이스 수와 자동 제어 회로의 요구 사항을 충족 할 수있는 충분한 수의 보조 커넥터 (1 단위 이상 32 쌍, 1/2 단위의 경우 20 쌍, 1/2 단위의 경우 20 쌍)가 있습니다.

보조 회로

보조 회로 다이어그램의 설계는 "화력 발전소를위한 보조 전력 설계에 대한 기술 규정"및 기타 관련 설계 기술 규정을 준수합니다.이 기술 규정은 발전소 및 변전소의 저전압 전력 시스템 및 공장 및 채굴 기업 및 고리 건물의 저전압 전력 분배 시스템에 적용됩니다. 보조 회로 솔루션은 전원 공급 장치 케이블, 피더 (PC) 및 작동 제어를위한 모터 피더 (MCC)의 기능 단위를 특징으로하는 주 회로 솔루션에 따라 설계되었습니다.

설치 다이어그램

범용 캐비닛 코드	A	B	C	D	메모
GCS-TG1010-4	1000	1000	850	956	상호 연결 캐비닛
GCS-TG0810-4	800	1000	650	956	전수 내각
GCS-TG0808-4	800	800	650	756	전수 내각
GCS-TG0608-4	600	800	450	756	전수 내각

그림 2 PC 캐비닛 설치 다이어그램

범용 캐비닛 코드	A	B	C	D	E	FXG
GCS-TG1010-2	1000	1000	850	956	1000	400 × 400
GCS-TG0810-2	800	1000	650	956	800	200 × 400
GCS-TG1008-2	1000	800	850	756	1000	400 × 400
GCS-TG0808-2	800	800	650	756	800	200 × 400
