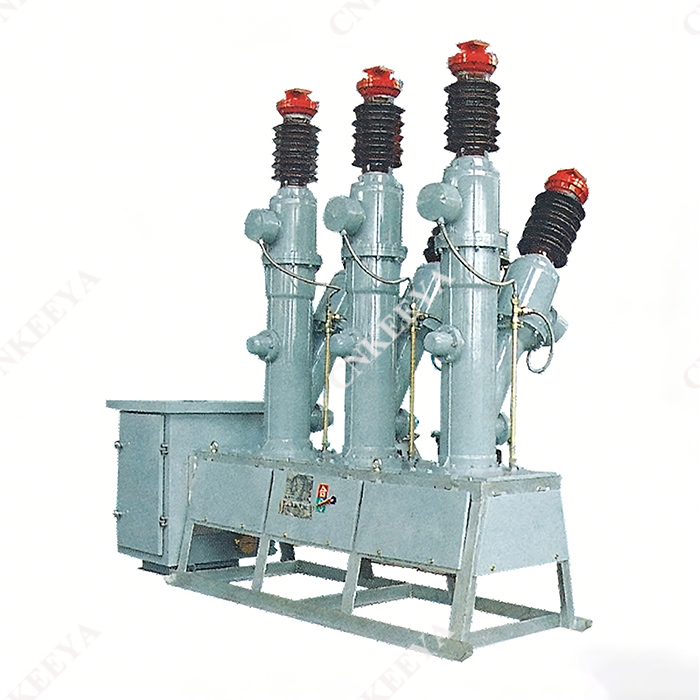

LW8(A)-40.5 실외 고전압 육불화황 회로 차단기

 개요

 LW8(A)-40.5 실외 고전압 육불화황 회로 차단기는 SF6 가스를 아크 소화 및 절연 매체로 사용하고 압력형 아크 소화 구조를 채택하며 강력한 차단 용량을 갖는 3상 AC 50Hz 실외 고전압 전기 기기입니다. 변전소, 발전소 개폐 정격 전류, 단락 전류로 정격 전압 40.5kV의 전력 시스템에 널리 사용할 수 있으며 연결 회로 차단기 및 커패시터 뱅크로 사용할 수 있습니다. 내부 변류기는 측정 및 보호용으로 차단기의 업그레이드 제품입니다.

 구조적 특성

 회로 차단기는 CT14 스프링 작동 메커니즘을 갖춘 실외 소형 바닥 탱크 구조입니다. 메커니즘은 본체와 함께 설치되며 간단한 설치, 편리한 디버깅, 안정적인 작동 및 빈번한 작동에 적합합니다. 기관의 수명은 3000회 이상입니다.

 압축 공기 아크 소화 구조를 채택하여 차단 용량이 특히 강력합니다. 40kA에서 누적 차단 횟수가 12회에 달해 중국 최고 기록을 세웠습니다.

 안정적인 밀봉 성능. 밀봉 개스킷을 사용하여 동적 밀봉은 스프링 압력 보상 구조를 갖춘 "V"자형 밀봉 링을 채택하고 변압기의 2차 배선 기판은 합작 투자로 제공되어 연간 공기 누출율을 0.5% 미만으로 보장합니다.

 내부 변류기는 투자율이 높고 정확도가 0.2초 또는 0.2초인 미정질 합금으로 만들어졌습니다. 사용자의 필요에 따라 변압기 12개를 부착할 수 있습니다. 재점화 없이 50km 길이의 무부하 라인에 적합합니다.
