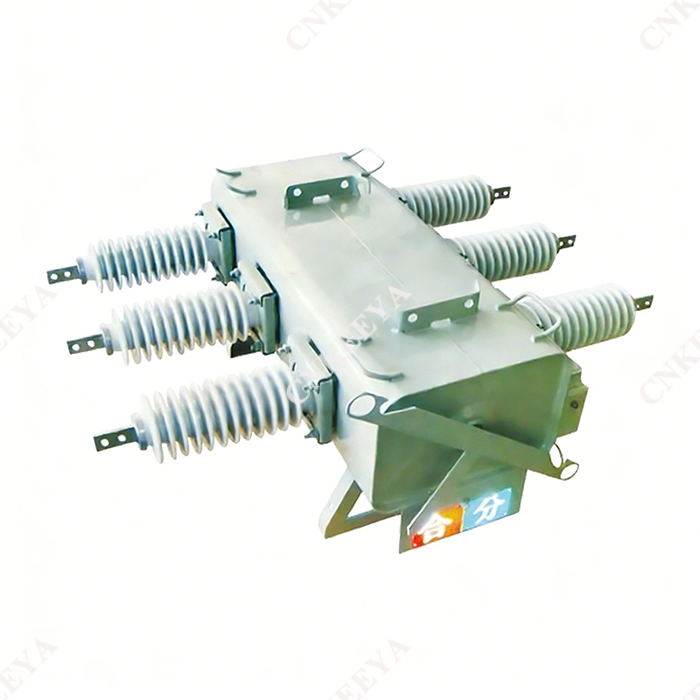

LWxx-12 1차 및 2차 통합 SF₆ 회로 차단기

 주요 구조적 특징

 LWxx-12 1차 및 2차 일체형 SF₆ 차단기. 아크 전류가 받는 자기장력을 이용하여 아크를 특정 구간을 따라 고속으로 회전시키는 장치입니다. 아크의 무게가 상대적으로 가볍기 때문에 고속 회전 중에 점차 늘어나 새로운 SF6 가스와 지속적으로 접촉하여 냉각 및 소화됩니다. 이러한 유형의 차단기는 강력한 아크 소화 능력, 긴 전기 수명, 소전류 차단 시 전류 차단이 없고 작동 중 과전압이 발생하지 않는다는 장점이 있습니다. 동시에 작동 전력이 덜 필요하고 신뢰성이 높습니다.

 회로 차단기는 소형화된 스프링 작동 메커니즘을 채택하여 안정적인 작동, 긴 기계적 수명 및 간단한 제어라는 장점을 가지고 있습니다. 스프링 작동 메커니즘은 수동 또는 전기적으로 에너지를 저장할 수 있고, 수동 또는 전기로 열고 닫을 수 있으며 재폐쇄 기능도 있습니다.

 회로 차단기 상자의 재질은 3mm 두께의 304 스테인레스 스틸로 용접되어 있으며 완전 밀폐 구조와 IP67 이상의 보호 수준을 갖추고 있습니다. 상자에는 쉽게 관찰할 수 있고 명확한 개폐 위치 표시기와 에너지 저장 상태 표시기가 있으며, 이는 작동 메커니즘에 안정적으로 연결되고 신뢰할 수 있는 표시 동작을 갖습니다. 상자에는 전선관이 당기는 것을 방지하기 위한 핸들이 있습니다.
