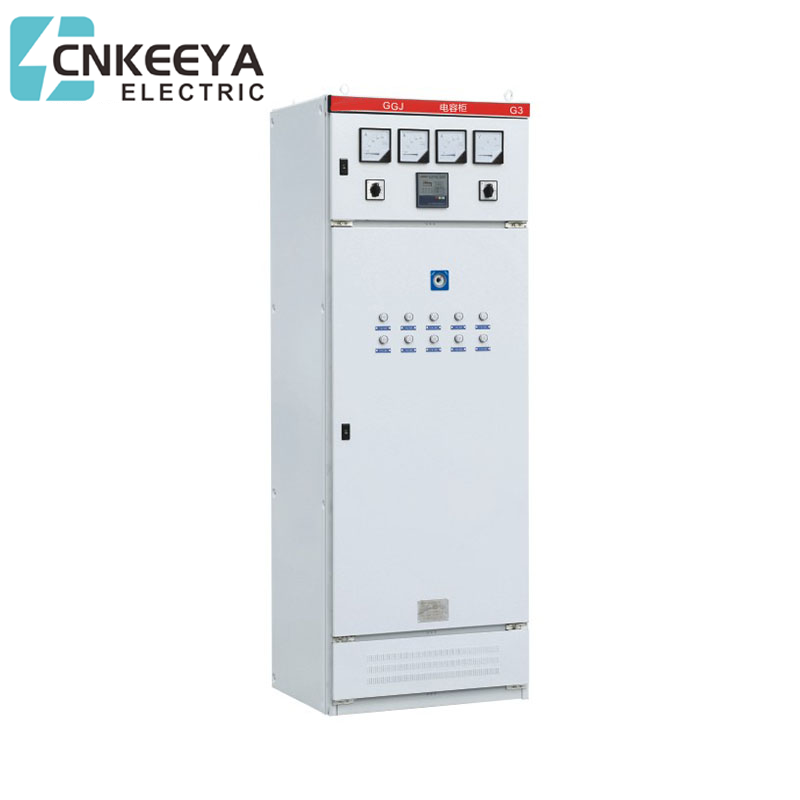

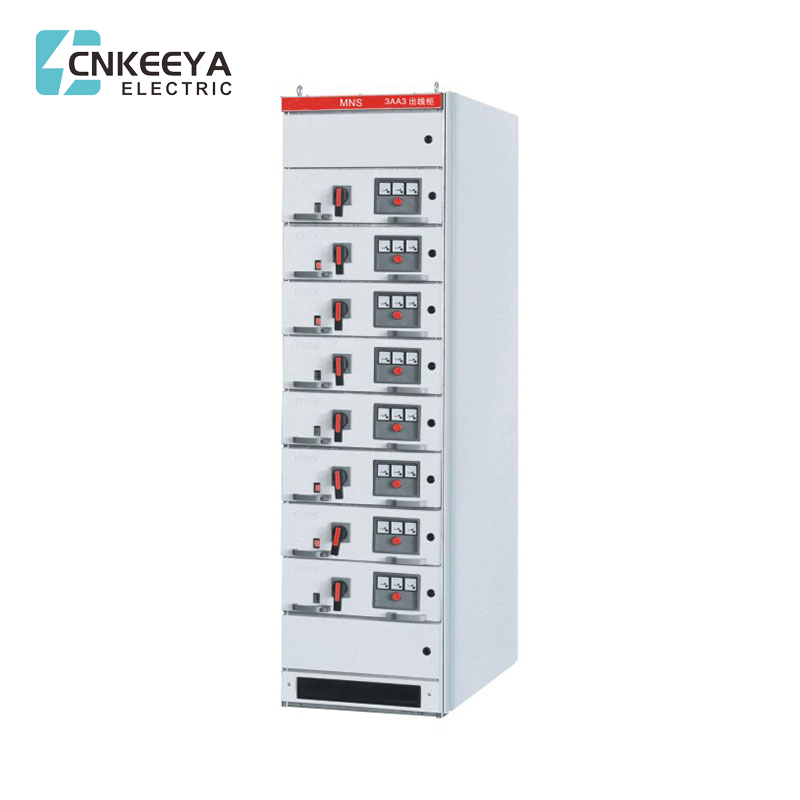

GGJ 저전압 무효 전력 보상 캐비닛

Model: GGJ

중국에 본사를 둔 최고의 공급업체인 CNKEEYA는 GGJ 저전압 무효 전력 보상 캐비닛과 같은 고품질 솔루션을 제공하는 데 자부심을 갖고 있습니다. 정밀도와 신뢰성을 염두에 두고 설계된 이 캐비닛은 전력 관리 분야의 우수성을 향한 CNKEEYA의 노력을 보여줍니다.

문의 보내기

제품 설명

업계에서 신뢰받는 공장인 CNKEEYA의 GGJ 저전압 무효 전력 보상 캐비닛은 다양한 응용 분야에서 역률을 향상하고 에너지 효율을 최적화하기 위한 효율적이고 정밀한 솔루션을 제공합니다. GGJ 시리즈는 CNKEEYA 제품을 특징짓는 첨단 기술과 우수한 장인 정신을 입증합니다.

GGJ 저전압 무효 전력 보상 캐비닛은 전력망의 실제 상황에 맞게 특별히 설계되었습니다. 지능형 제어 기술을 채택하여 고조파 조건에서 병렬 커패시터에 의한 무효 전력 보상의 자동 전환 문제를 효과적으로 해결합니다. 한편, 사용자의 실제 요구 사항에 따라 고조파를 필터링하고, 전력망 환경을 정리하고, 손실을 줄이고, 고조파 위험을 제거할 수 있습니다. 그리고 역률을 개선하기 위해 시스템에 커패시터 무효 전력을 제공합니다. 전기, 야금, 석유 화학, 산업 및 광업 기업, 건설, 기계 등과 같은 산업의 배전 시스템에 사용할 수 있습니다.

환경 조건

● 고도: 2000m;

●주위 온도: -25~+40℃;

● 상대 습도: 90%(20℃) 이하;

●설치 장소에는 인화성, 폭발성 물질, 부식성 가스, 전도성 먼지가 없어야 합니다.

●격렬한 진동이나 난류가 있어서는 안 되며, 설치 경사도는 5도를 넘지 않아야 합니다.

구조 소개

● 돌입 전류와 충격이 없으며 커패시터를 전환할 수 있는 전압 제로 크로싱 스위칭 보상 장치;

● 자주 그리고 빠르게;

●캐패시터 자동/수동 전환 장치를 채택하여 자주 작동하여 보상 정확도를 높일 수 있습니다.

● 캐비닛 상단에는 온도 조절 스위치로 제어되는 냉각 팬이 장착되어 적시에 캐비닛의 온도를 조정합니다.

● 완벽한 보호 기능: 단락, 과부하, 과전압, 저전압, 위상 손실 보호, 쉬운 설정.

기술적인 매개변수

● 정격 전압: 400V,660V,1000V;

● 정격 주파수: 50Hz;

● 정격 용량: 30-1000var;

● 작동 전압 범위: 0.8-1.1 Un;

● 커패시터 배선 모드: Y 또는 △; 측정 오류: 전압: ±0.5%, 전류 ±1%, 무효 전력: ±1%;

● 스위칭 모드: 고조파 전압 또는 역률에 따른 자동 스위칭;

● 스위칭 지연: 0-999초 조정 가능

지역 모터의 보상 계산 및 필요한 정전 용량 결정
	보상 전	킬로와트 부하당 필요한 킬로바르 수의 커패시터 필요한 COSΦ2를 얻기 위해
탄 pl	COSP1	COSΦ2 = 0.7	COSΦ2 = 0.75	CosΦ2 = 0.8	CosΦ2 = 0.82	cosΦ2 = 0.85	COSΦ2 = 0.87	COSΦ2 = 0.9	CosΦ2 = 0.92	CosΦ2 = 0.95	cosΦ2 = 0.97	COSΦ2 = 1.00
4.9	0.2	3.88	4.02	4.15	4.2	4.28	4.33	4.41	4.47	4.57	4.65	4.9
3.87	0.25	2.85	2.99	3.12	3.17	3.25	3.31	3.39	3.45	3.54	3.62	3.87
3.18	0.3	2.16	2.3	2.43	2.48	2.56	2.61	2.7	2.75	2.85	2.93	3.18
2.68	0.35	1.66	1.79	1.93	1.98	2.06	2.11	2.19	2.25	2.35	2.43	2.68
2.29	0.4	1.27	1.41	1.54	1.59	1.67	1.72	1.81	1.87	1.96	2.04	2.29
2.16	0.42	1.14	1.28	1.41	1.46	1.54	1.59	1.68	1.74	1.83	1.91	2.16
2.04	0.44	1.02	1.16	1.29	134	1.42	1.47	1.56	1.62	1.71	1.79	2.04
1.93	0.46	0.91	1.05	1.18	1.23	1.31	1.36	1.45	1.5	1.6	1.68	1.93
1.83	0.48	0.81	0.95	1.08	1.13	1.21	1.26	1.34	1.4	1.5	1.58	1.83
1.73	0.5	0.71	0.85	0.98	1.03	1.11	1.17	1.25	1.31	1.4	1.48	1.73
1.64	0.52	0.62	0.76	0.89	0.94	1.02	1.08	1.16	1.22	1.31	1.39	1.64
1.56	0.54	0.54	0.68	0.81	0.86	0.94	0.99	1.07	1.13	1.23	1.31	1.56
1.48	0.56	0.46	0.6	0.73	0.78	0.86	0.91	1	1.05	1.15	1.23	1.48
1.4	0.58	0.38	0.52	0.65	0.71	0.78	0.84	0.92	0.98	1.08	1.15	1.4
1.33	0.6	0.31	0.45	0.58	0.64	0.71	0.77	0.85	0.91	1	1.08	1.33
1.27	0.62	0.25	0.38	0.52	0.57	0.65	0.7	0.78	0.84	0.94	1.01	1.27
1.2	0.64	0.18	0.32	0.45	0.5	0.58	0.63	0.72	0.77	0.87	0.95	1.2
1.14	0.66	0.12	0.26	0.39	0.44	0.85	0.57	0.65	0.71	0.81	0.89	1.14
1.08	0.68	0.06	0.2	0.33	0.38	0.46	0.51	0.59	0.65	0.75	0.83	1.08
1.02	0.7		0.14	0.27	0.32	0.4	0.45	0.54	0.59	0.69	0.77	1.02
0.96	0.72		0.08	0.21	0.27	0.34	0.4	0.48	0.54	0.63	0.71	0.96
0.91	0.74		0.03	0.16	0.21	0.29	0.34	0.42	0.48	0.58	0.66	0.91
0.86	0.76			0.11	0.16	0.24	0.29	0.37	0.43	0.53	0.6	0.86
0.8	0.78			0.05	0.1	0.18	0.24	0.32	0.38	0.47	0.55	0.8
0.75	0.8				0.05	0.13	0.18	0.27	0.32	0.42	0.5	0.75
0.7	0.82					0.08	0.13	0.21	0.27	0.37	0.45	0.7
0.65	0.84					0.03	0.08	0.16	0.22	0.32	0.4	0.65
0.59	0.86						0.03	0.11	0.17	0.26	0.34	0.59
0.84	0.88							0.06	0.11	0.21	0.29	0.54
0.48	0.9								0.06	0.16	0.23	0.48
0.48	0.92									0.1	0.18	0.43
0.36	0.94									0.03	0.11	0.36
0.29	0.96										0.01	0.29
0.2	0.98											0.2
