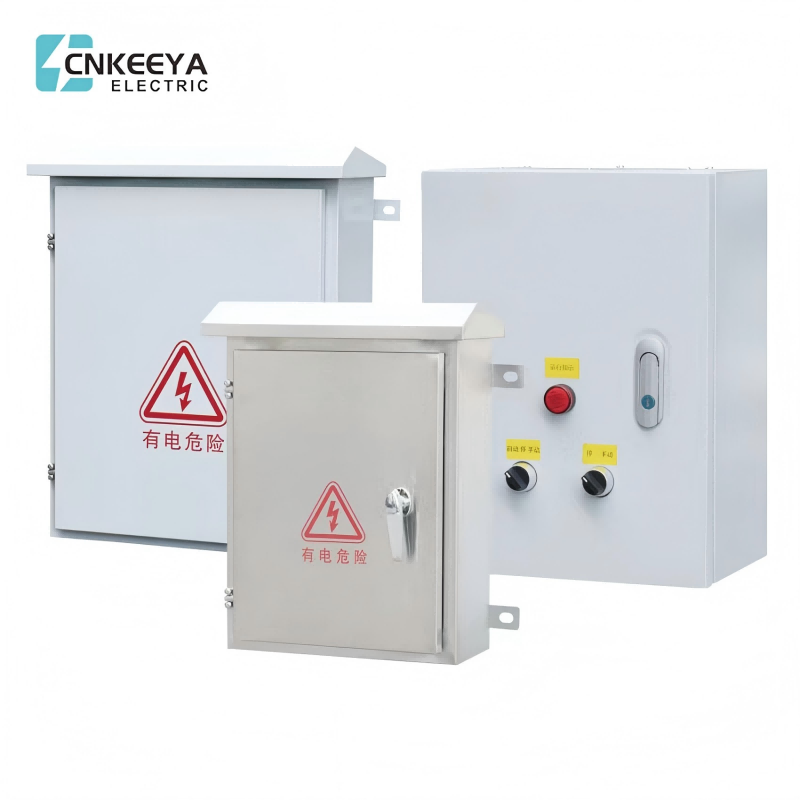

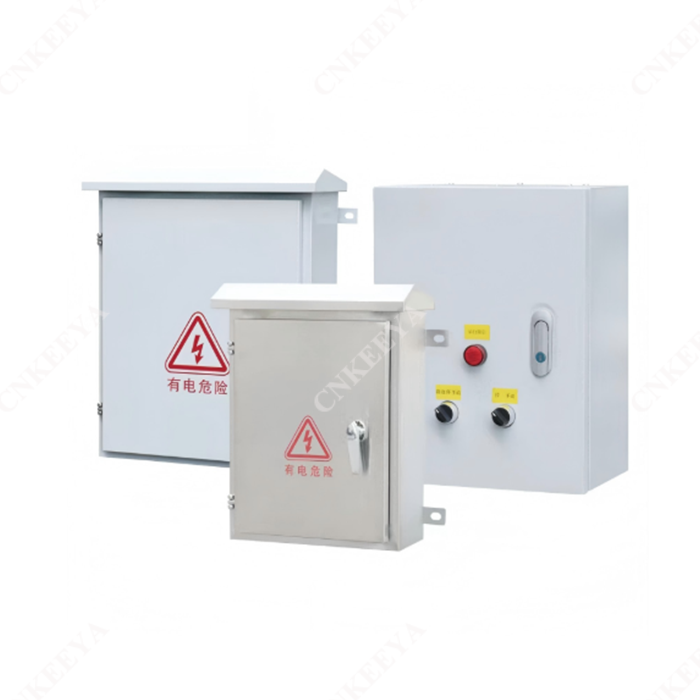

제어 상자

Model: JXF

최고의 공장이자 신뢰할 수있는 공급 업체 인 CNKEEYA는 최첨단 제어 박스 생산을 전문으로합니다. 혁신과 정밀 엔지니어링에 대한 약속으로, 우리의 공장은 다양한 산업의 발전하는 요구를 충족시키기 위해 설계된 이러한 고급 제어 솔루션을 제작하는 데 탁월합니다.

문의 보내기

제품 설명

CNKEEYA는 전용 공급 업체로서 업계 표준에 대한 품질과 준수를 우선시하여 운영 효율성을 최적화하고 자동화 프로세스를 향상시키는 최첨단 제어 박스를 제공합니다. CNKEEYA는 새로운 제어 상자 라인을 통해 신뢰성, 다양성 및 현대 기술의 벤치 마크를 계속 설정하고 있습니다. 최신 컨트롤 솔루션의 공급 업체로 CNKEEYA를 선택하고 원활하고 고급 산업 제어 시스템의 미래를 경험하십시오.

JXF 컨트롤 박스는 3 상 3 와이어, 3 상 4 와이어, 3 상 5 와이어 시스템에 50Hz, 500VAND 아래, 250A를 초과하지 않는로드 전류에 적합합니다. 전력 분배 시스템, 누설 방지 및 모터 과부하, 단락 및 위상 보호 부족 및 다양한 제어를 제어합니다. 이 상자는 디자인이 합리적이며 크기가 작고, 외관이 아름답고, 안전하고 안전하고 신뢰할 수 있으며, 야금, 석유 화학, 의료 및 건강, 항공, 주거 지역, 쇼핑몰, 학교 및 도시 재건에 널리 사용됩니다.

JXF Control Box 시리즈

환경과 조건을 사용합니다

● 고도는 2000m를 초과하지 않습니다.

● 주변 공기 온도는 +40T를 초과하지 않으며 -25 °보다 낮지 않습니다.

● +20 ℃에서 공기의 월 평균 상대 습도는 40%를 넘지 않는다.

● 장소는 심한 진동과 충격이 없어야합니다.

● 장소는 폭발 위험이없고 금속을 부식시키고 단열재를 파괴 할 수있는 매체의 가스 및 전도성 먼지가 없어야합니다.

경영진 표준

●이 제품은 IEC 60439-1 : 2009 저전압 스위치 기어 및 제어 기어 어셈블리를 준수합니다 -Part 1 : 타입 테스트 및 부분 타입 테스트 어셈블리

●이 제품은 GB 7251.1-2016 저전압 스위치 기어 및 제어 기어 어셈블리를 준수합니다.-Part 1 : 타입 테스트 및 부분 타입 테스트 어셈블리.

구조적 특징

● 다중 시리, 다중 구조, 용접 유형, 분할 유형, 조립 유형; 실외 유형, 실내 유형;

● 안전하고 신뢰할 수있는 다양한 이중 도어 구조;

● 다중 보호 수준 : IP20, IP40, IP43, IP54, IP65; 그들은 다른 장소의 요구를 충족시킬 수 있습니다.

JXF Control Box 시리즈

치수 (용접 유형)

JXF (표면 장착)

JXF (은폐 설치)

JFF

JXF Control Box 시리즈

표 1

크기	높이 h	너비 w	깊이 d	철 시트의 두께	구조 기능
2520/14	250	200	140	1.2 1.5	JXF 노출 설치 및 은폐 설치에는 두 가지 유형이 있습니다. JFF에는 두 가지 유형의 도어가 있습니다 : 금속 도어와 스루 윈도우 도어. 도어 패널에는 빗물이 들어가는 것을 방지하기 위해 밀봉 고무 스트립이 부착되어 있습니다. 상자 본체에는 상단 및 하부가 장착되어 있습니다 와이어 흡입구 및 배출구 구멍 및에 해당베이스 플레이트. 와이어 흡입구 그리고 콘센트 구멍은 밀봉과 함께 설치되었습니다 공장에서 플레이트를하고 도어의 개구부 각도는 90 °보다 큽니다. JXF 및 JFF 1 각 25 개의 사양이 있으며 JFE 2에는 18 개의 사양이 있습니다.
3025/14	300	250	140
3025/18	300	250	180
3030/14	300	300	140
3030/18	300	300	180
4030/14	400	300	140
4030/20	400	300	200
5040/14	500	400	140
5040/20	500	400	200
5040/23	500	400	230
6040/14	600	400	140
6040/20	600	400	200
6040/23	600	400	230
6050/14	600	500	140
6050/20	600	500	200
6050/23	600	500	230
7050/16	700	500	160
7050/20	700	500	200
7050/23	700	500	230
8060/20	800	600	200
8060/23	800	600	230
8060/25	800	600	250
100080/20	1000	800	200
10080/25	1000	800	250
10080/30	1000	800	300
