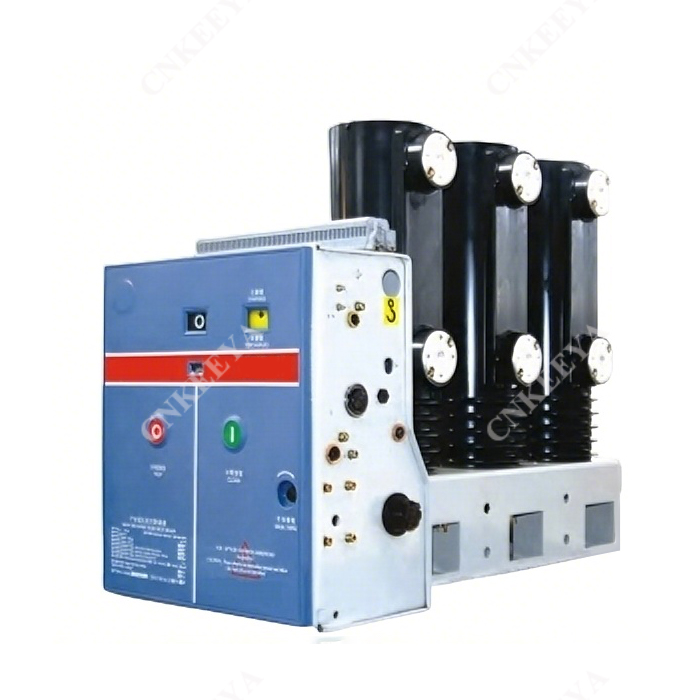

VS1/R-12 측면 작동 메커니즘을 갖춘 실내 진공 회로 차단기

CNKEEYA, VS1/R-12 측면 작동 메커니즘을 갖춘 실내 진공 회로 차단기, 중국에 본사를 둔 평판이 좋은 제조업체는 고품질 실내 진공 회로 차단기 생산을 전문으로 합니다. CNKEEYA는 우수성에 대한 헌신으로 전기 장비 산업에서 신뢰할 수 있는 공급업체로 자리매김했습니다. 당사의 제품은 탁월한 품질과 신뢰성으로 유명합니다.

문의 보내기

제품 설명

일반 설명

VS1/R-12 측면 작동 메커니즘이 있는 실내 진공 회로 차단기 스프링을 사용하여 에너지를 저장하는 측면 작동 메커니즘. 작동 메커니즘은 수동 및 전동 작동의 두 가지 방법으로 작동할 수 있습니다. 특성은 GB 1984-2003 고전압 AC 회로 차단기, JB 3855-1996 3.6-4.5KV 실내 AC 고전압 회로 차단기 및 IEC 표준 62271-100:2001 고전압 AC 회로 차단기에 따릅니다.

주변 조건 적용

주위 온도:-15℃~+40℃.

2. 주변 습도: 하루 평균 습도는 95%를 넘지 않아야 하며, 한 달의 평균 습도는 90%를 넘지 않아야 합니다.

3. 포화 증기압: 하루 평균 압력은 2.2kPa를 넘지 않아야 합니다. 한 달 평균 압력은 1.8kPa를 넘지 않아야 합니다.

4. 해발 높이 : 1000m.

5.지진 강도: 8도를 초과하지 마십시오.

6. 화재, 폭발, 심각한 오물, 화학적 침식 및 격렬한 진동이 없는 장소에 설치해야 합니다.

주요 기술 사양

S.N	이름	단위	데이터
1	정격전압	kV	12
2	정격 상용주파 내전압	kV	42
3	정격 번개 전류 내전압	kV	75
4	정격 주파수	헤르츠	50
5	정격전류	A	630	1250	1600
6	정격 단락 차단 전류	kV	20	20
			25	25	25
			31.5	31.5	31.5
				40	40
7	정격 피크 내전류	kV	50	50
			63	63	63
			80	80	80
				100	100
8	각 상의 전도성 회로 저항	μΩ	≤40	≤35
9	열린 접점 사이의 공간	mm	11±1
10	여행 초과	mm	3±0.5
11	종료 작업 시 연락처 수신 거부 기간	ms	≤2
12	3극의 CO 작동 동시성		≤2
13	영업 시간		≤50
14	폐관 시간		≤100
15	평균 개방 속도	밀리미터/초	0.9~1.3
16	평균 닫힘 속도	밀리미터/초	0.4~0.8
17	DC 성분		50%(최대)
18	기계적 내구성	주기	10000
