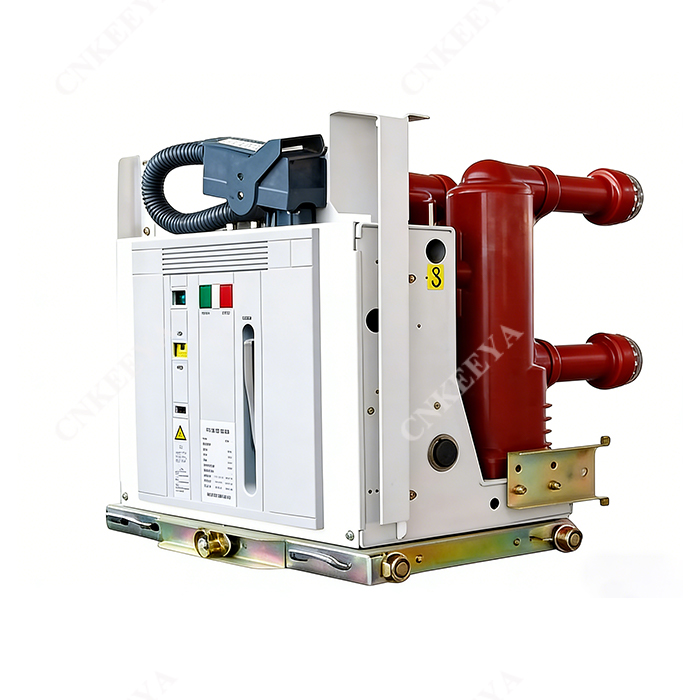

측면 작동 메커니즘을 갖춘 VIB-12 실내 진공 회로 차단기

일반 설명

주요 용도, 주변 조건 적용

측면 작동 메커니즘이 있는 VIB-12 실내 진공 회로 차단기(이하 진공 회로 차단기라고 함)는 12kV 정격 전압 및 AC 50Hz 실내 스위치 장비 구성 요소에 사용됩니다. 이 제품은 GB 1984-2003 HV AC진공 회로 차단기, JB3855-19963.6~40.5 kV 실내 AC 고전압 진공 회로 차단기, DLT의 표준을 충족합니다. 403-2000 12KV~40.5kV 진공 회로 차단기 및 IEC62271-100:2001 HV AC 진공 회로 차단기 등의 기술 조건 주문. 전기 네트워크 및 산업 및 최소 기업의 전력 설계 보호 및 제어 장치로 사용되는 회로 차단기는 다양한 유형의 부하 전환 및 빈번한 작동 및 반복 단락 전류 차단 상황에 사용할 수 있습니다.

이 유형의 VCB는 VCB의 새로운 유형의 작동 메커니즘을 사용합니다. 충돌, 먼지 및 습기로부터 진공 차단기를 보호하기 위해 주요 부품에 국제 브랜드의 내장 극을 채택하여 진공 단속기와 주 회로의 구성 요소를 통합으로 내장합니다. 환경 적응성이 우수하여 작동 및 유지 관리 비용을 크게 줄이고 주요 부품의 유지 관리가 필요 없으며 작동 메커니즘의 유지 보수가 거의 필요하지 않습니다. 작동 메커니즘과 VCB 본체의 통합 설계는 유형 테스트를 통과했습니다. E2 수준의 전기 내구성과 M2 수준의 기계적 내구성을 가지며 고정 장치로 사용되며 특수 장치와 일치하여 인출 가능 장치와도 사용됩니다. 푸시인 메커니즘. 고정형 VCB는 XGN2, GG1A 및 GGX 유형의 고정형 개폐 장치와 일치하도록 해당 인터록을 추가할 수 있습니다.

주변 조건 적용

1. 주변 온도: 최대. 온도:+40℃, 24시간 이내 평균 온도는 35℃를 넘지 않아야 합니다. 최소 온도:-20℃

2. 상대 습도: 일일 평균 상대 습도; ≤95%

매달 평균 상대 습도: ≤90%

매일 평균 증기압: 2.2kPa 이하

월별 평균 증기압: ≤1.8kPa

3. 해발 높이 : ≤2000m

4. 지진 강도: 8도를 초과하지 마십시오.

5. 먼지, 화재, 화학적 침식, 폭발, 증기 및 염수 분무가 없는 장소에 설치해야 합니다.

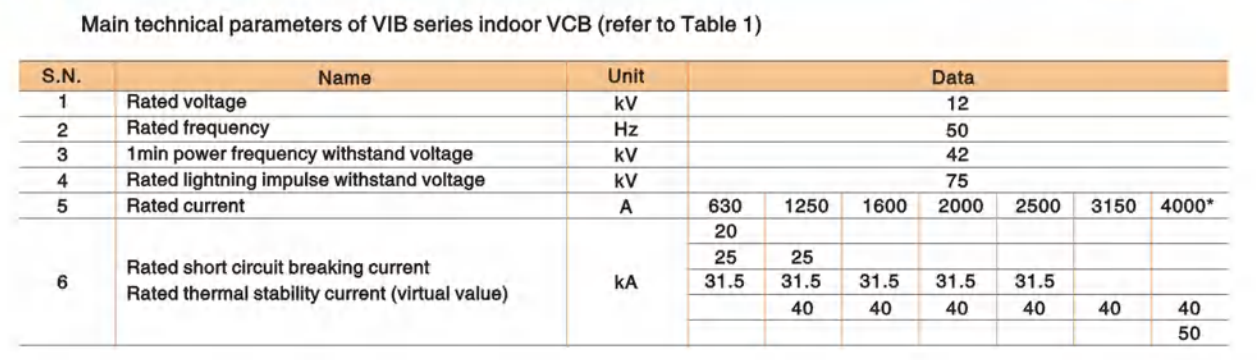

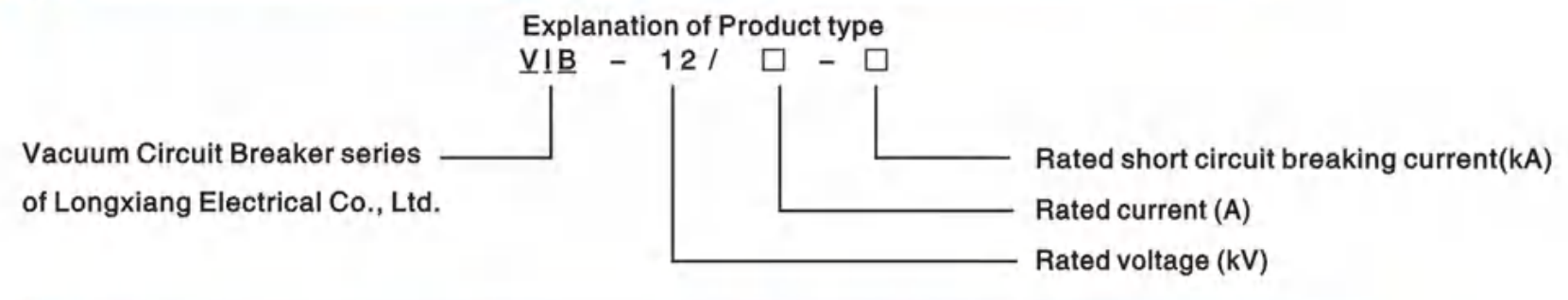

기술적인 매개변수

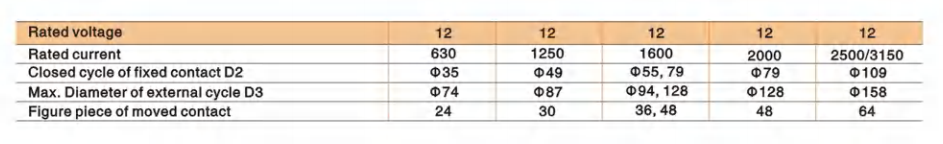

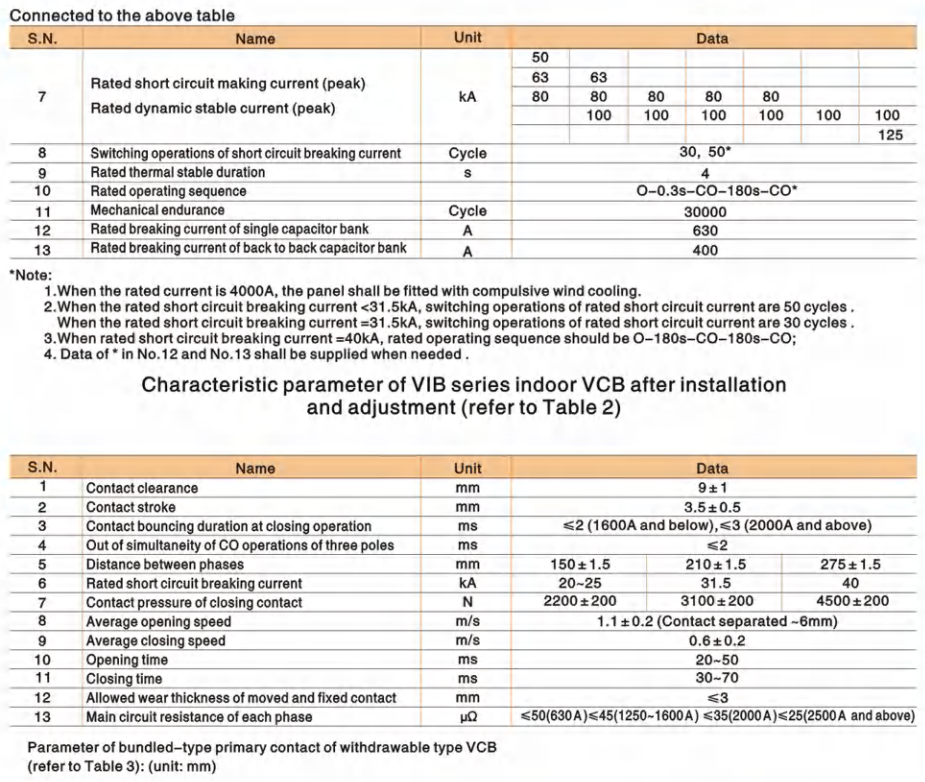

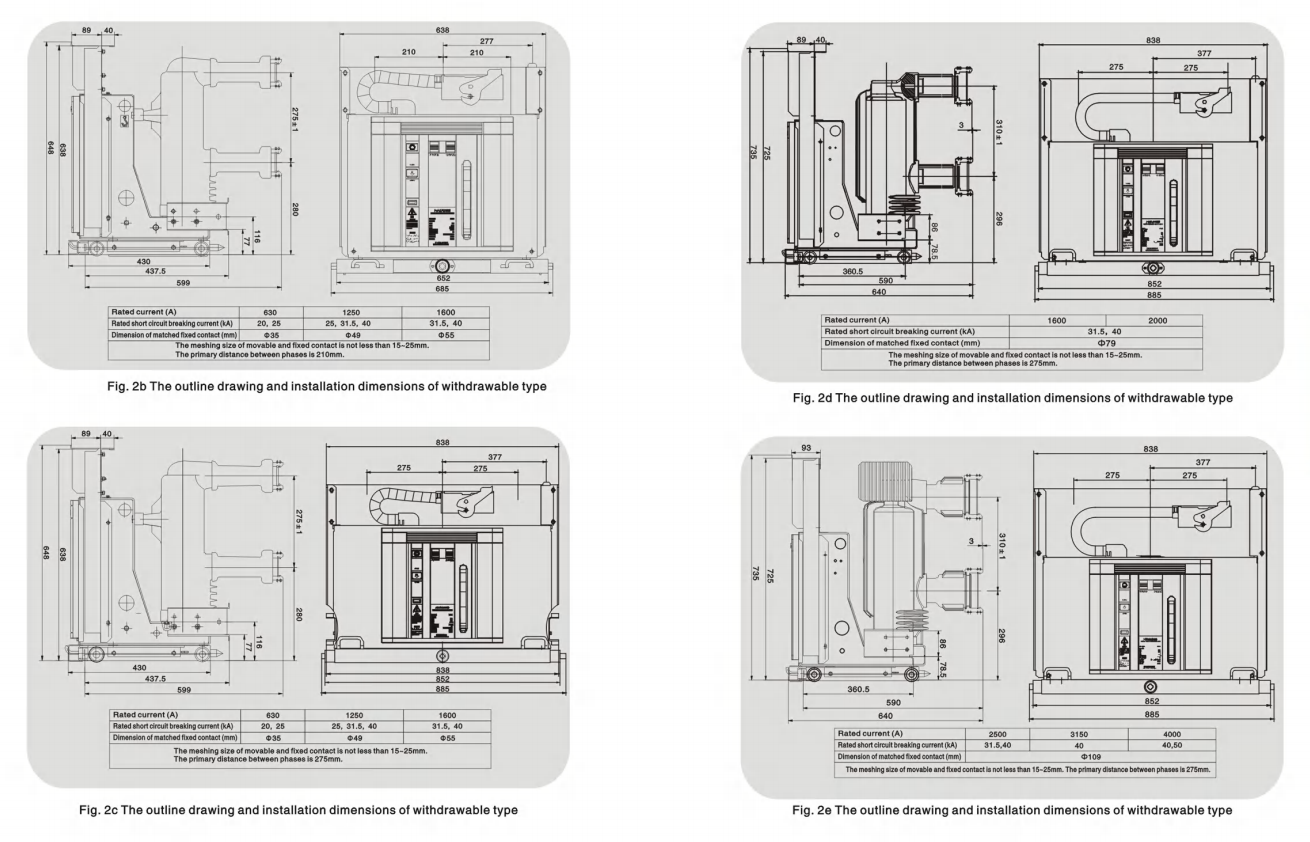

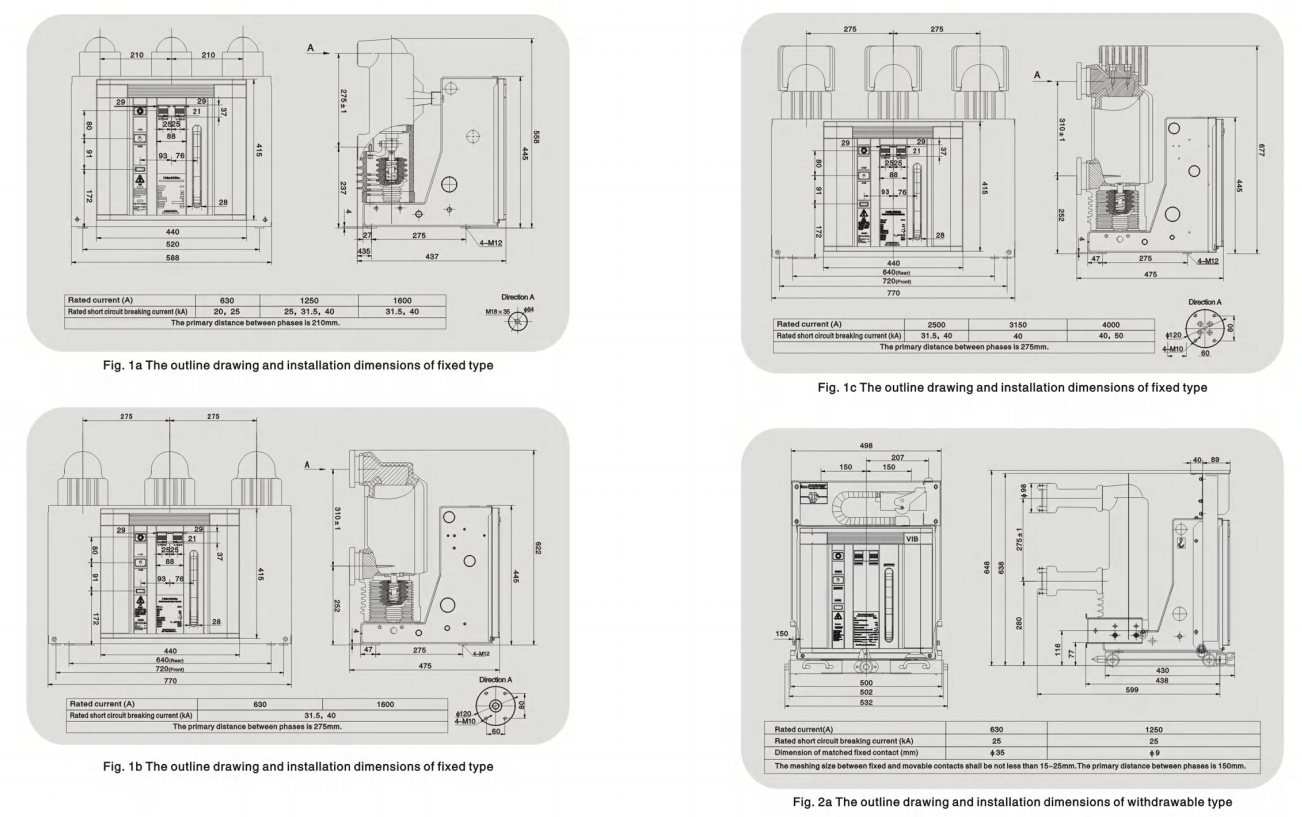

외형도 및 설치 치수

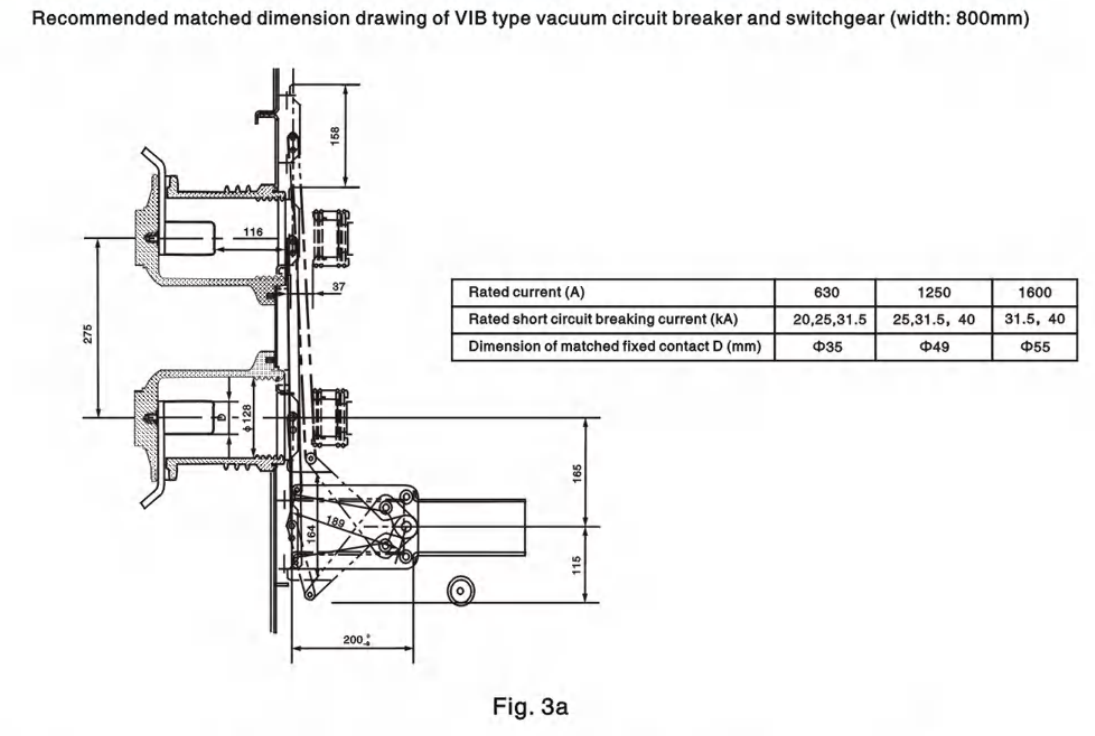

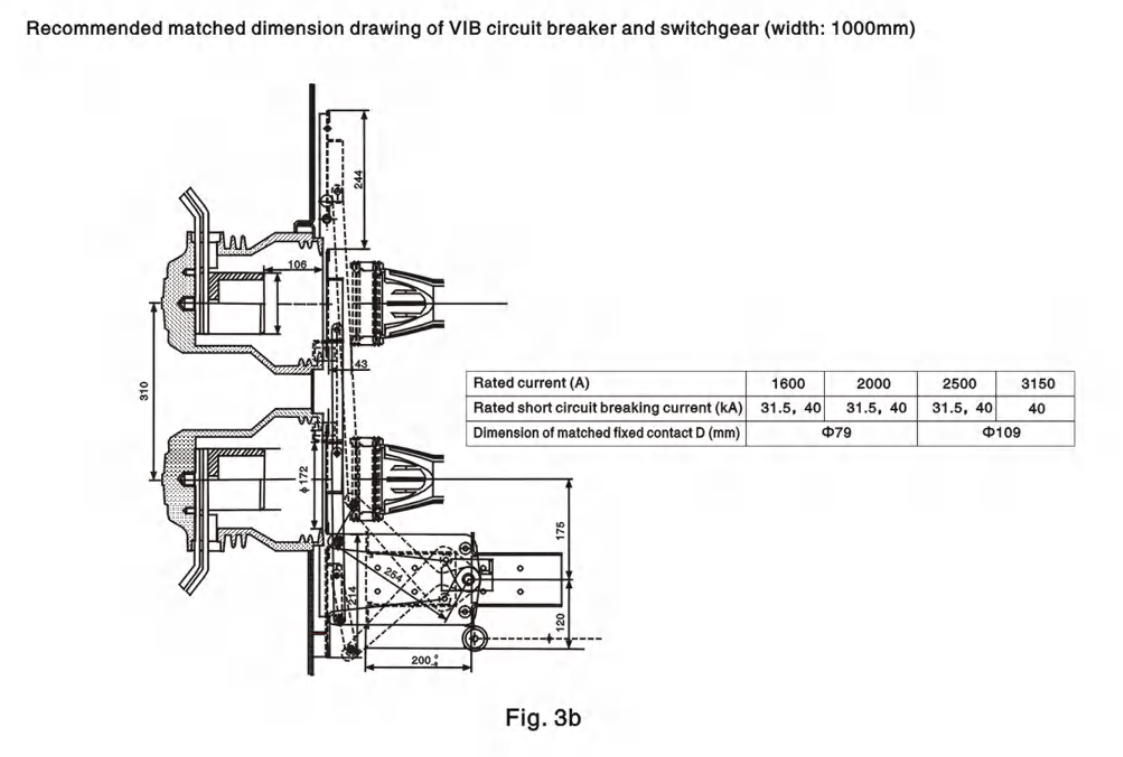

VCB와 배전반의 권장 치수 일치
