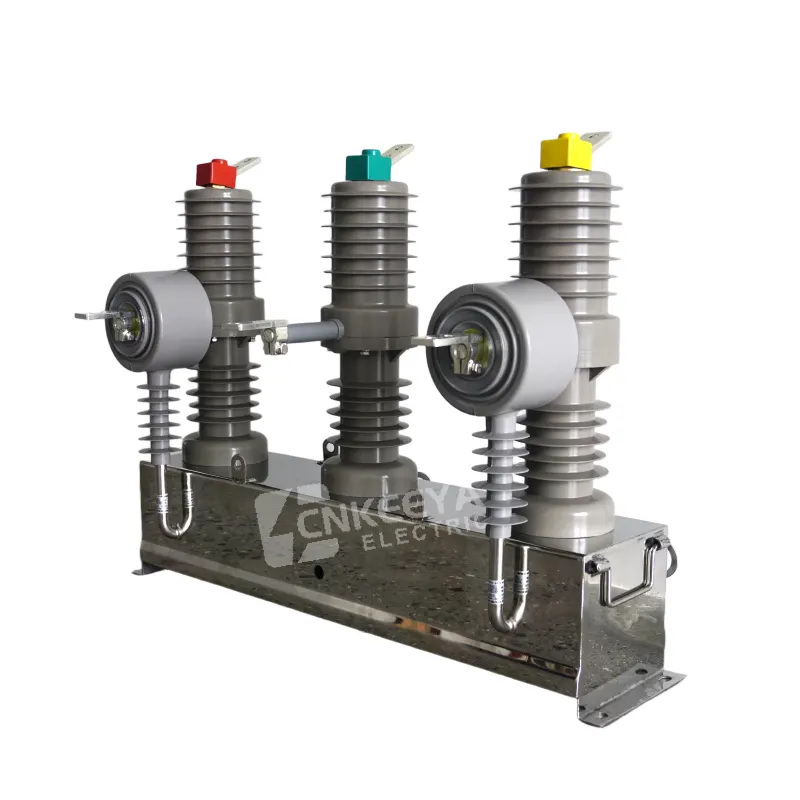

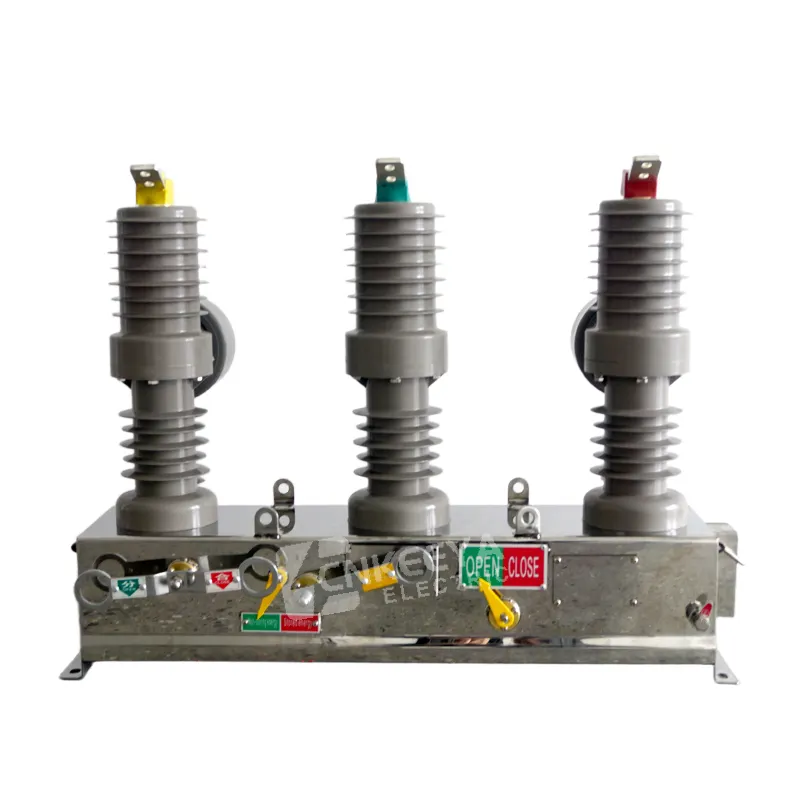

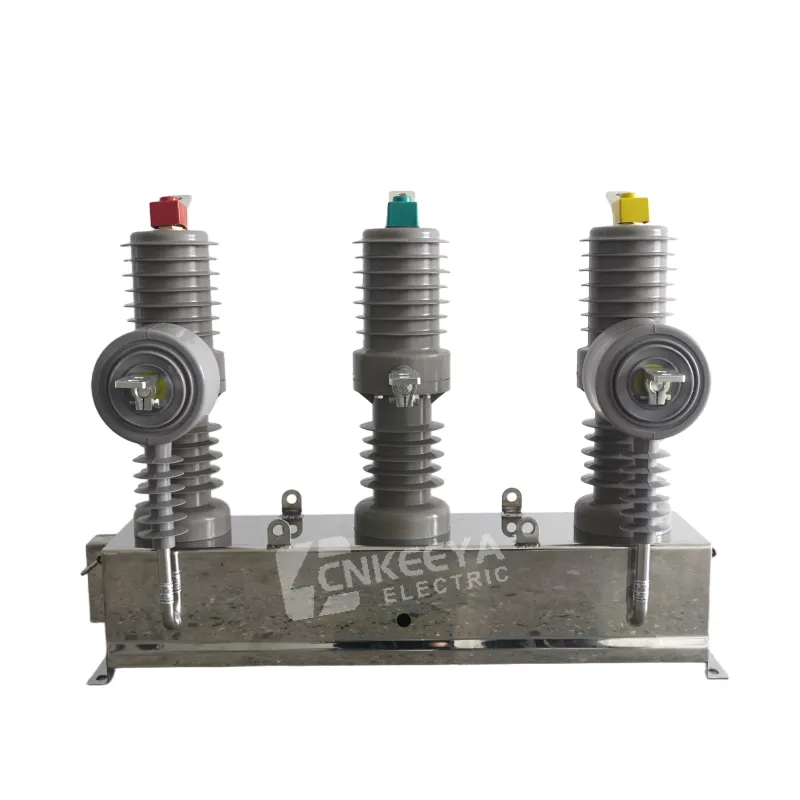

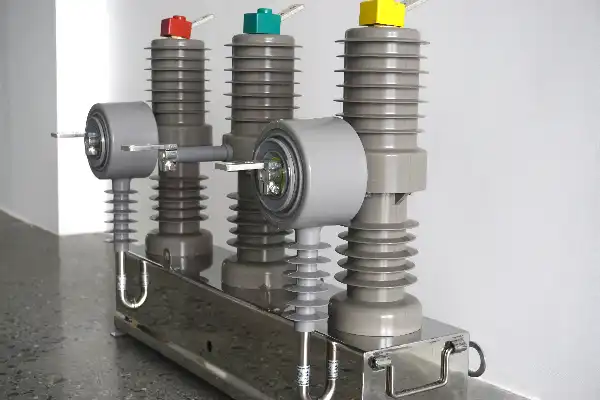

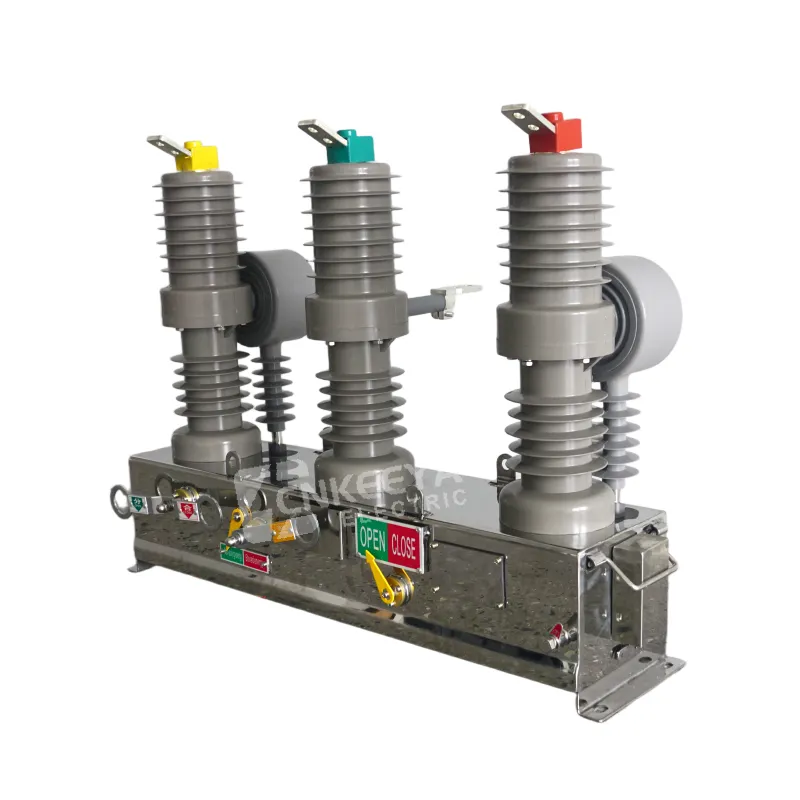

실외 진공 회로 차단기

CNKEEYA 실외 진공 회로 차단기는 실외 배전 시스템용으로 설계된 안정적이고 내구성이 뛰어난 고성능 전기 장치입니다. 탁월한 성능과 신뢰성으로 인해 전력 산업에서 선호되는 회로 차단기 중 하나입니다.

1. 제품 설명

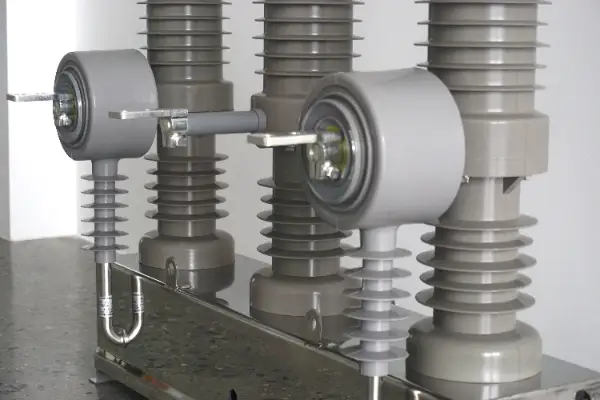

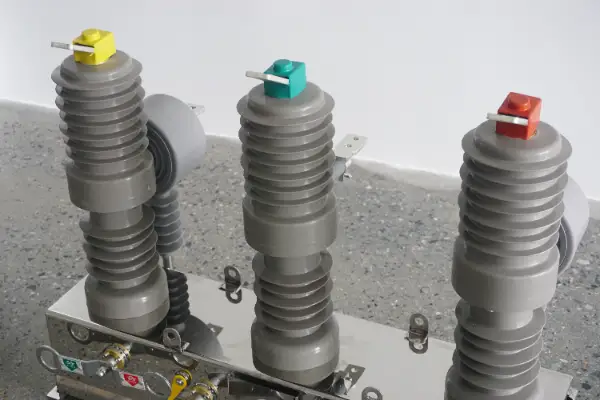

ZW32-12/630-20은 12kV 실외 극 장착형 진공 회로 차단기입니다. 정격 주파수: 50Hz 3상 AC, 정격 전류: 630A, 정격 단락 차단 전류: 20kA. 이는 빈번한 작동 상황에 적합한 부하, 과부하 및 단락 전류의 전환 및 보호를 위해 도시 및 농촌 전력망, 산업 및 광업 배전 시스템에 널리 사용됩니다.

모델 의미

ZW32: 실외 진공 회로 차단기 시리즈

12: 정격전압 12kV

630: 정격 전류 630A

20: 정격 단락 차단 전류 20kA

제품 설명:

실외 진공 회로 차단기는 실외 고전압 배전 시스템용으로 특별히 설계된 고급 회로 차단기입니다. 진공 아크 소화 기술을 사용하여 전력 시스템에 안정적인 보호 및 제어 기능을 제공합니다.

2. 제품특징

2.1 구조 설계

3상 기둥 완전 밀폐형 구조, 작동 메커니즘 내장, 방진, 방습 및 결로 방지.

컴팩트한 크기와 가벼운 무게, 손쉬운 기둥 장착 설치, 특별한 기초가 필요하지 않습니다.

유지 관리 안전을 위해 개방 위치에서 눈에 띄는 차단점이 있고 오작동 방지 인터록이 있는 옵션 격리 스위치.

2.2 절연 및 아크 소멸

진공 차단기 채택, 오일 프리, SF6 프리, 화재 및 폭발 위험이 없는 친환경 제품입니다.

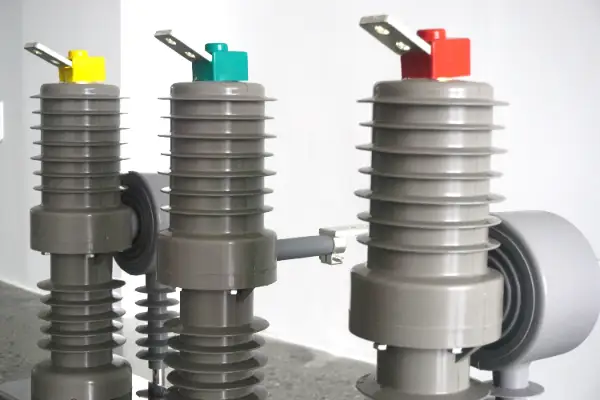

실리콘 고무 복합 절연체, 오존 저항성, UV 저항성 및 강한 소수성; 넓은 온도 범위 -40℃~+70℃ 및 Class IV 오염 환경에 적용 가능합니다.

축 방향 자기장 구조, 강력한 차단 용량 및 긴 전기 서비스 수명을 갖춘 구리-크롬 접점으로 빈번한 작동에 이상적입니다.

2.3 작동 및 제어

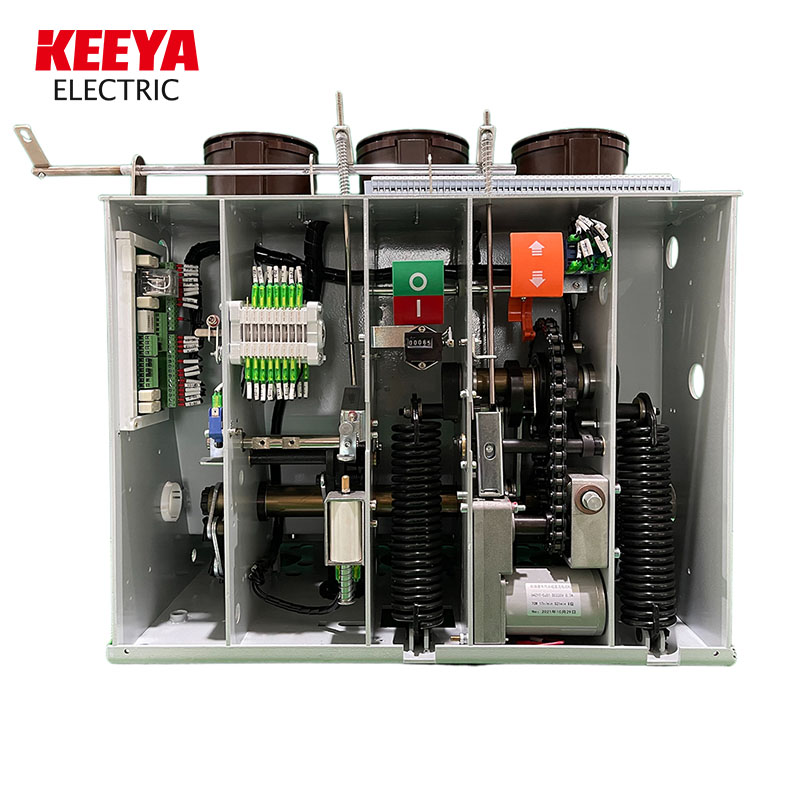

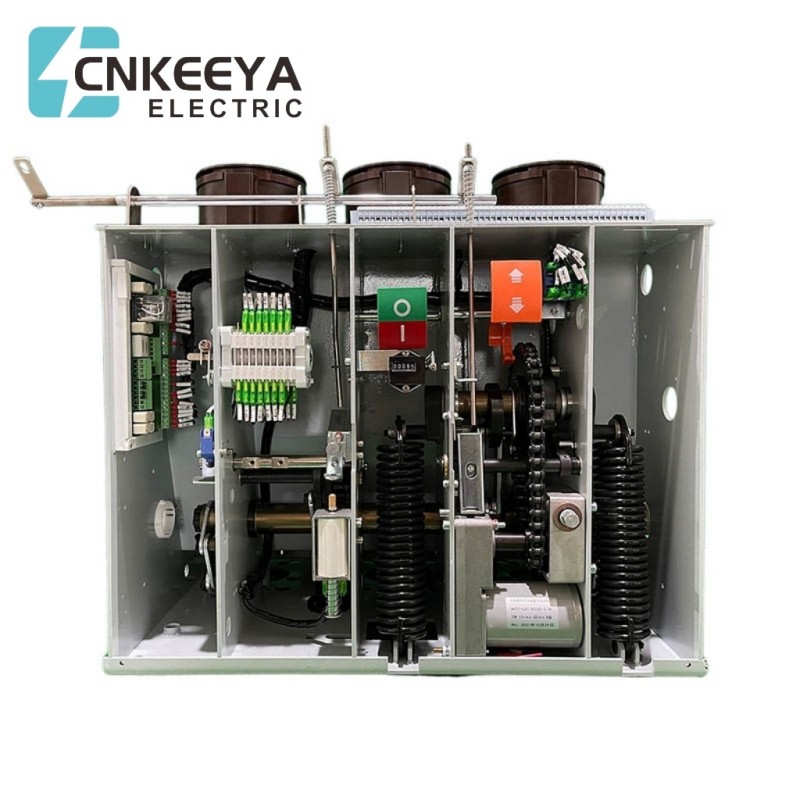

스프링 메커니즘/영구 자석 메커니즘 옵션, 수동, 전기 및 원격 제어를 지원합니다.

부품 수가 적고 전송 체인이 짧은 영구 자석 메커니즘; 기계적 수명은 최대 30,000회, 개방 시간은 8ms 이하입니다.

외부 CT/PT 구성 가능, 통합 과전류, 순간 트립 및 지락 보호; 재폐로 및 오류 메모리를 위한 지능형 컨트롤러가 장착되어 있습니다.

2.4 재료 및 보호

캐비닛: 스테인레스 스틸/Dacromet 방청 코팅, 자외선 방지 바니시, 염분 안개 및 부식 방지 코팅.

완전히 밀봉된 디자인, 12mm 얼음 코팅 및 35m/s 풍속을 견딜 수 있으며 최대 2000m 고도에서 안정적으로 작동합니다.

3. 판매 포인트

3.1 높은 안전성 및 신뢰성

진공 아크 소멸 + 친환경 소재, 화재 및 폭발 위험 없음, 유지 보수가 필요 없는 작동.

밀리초 수준의 오류 차단, 빠른 오류 격리로 정전 범위를 최소화합니다.

3.2 지능형 호환성

배전망 자동화와 호환되며 원격 모니터링, 데이터 업로드 및 활성 오류 경보를 지원합니다.

국가 전력망 표준을 준수하는 통합 1차 및 2차 설계로 스마트 전력망에 쉽게 연결됩니다.

3.3 비용 효율적이고 높은 효율성

기계 및 전기 서비스 수명이 길고 교체 및 유지 관리 비용이 절감되며 전체 수명 주기 투자가 절감됩니다.

설치가 간단하고 설치 면적이 작아 토목 공사 및 설치 비용이 절약되고 공사 기간이 단축됩니다.

3.4 우수한 환경 적응성

넓은 작동 온도 범위, 강력한 오염 방지 및 부식 방지 성능; 가혹한 야외 조건에서 안정적인 장기 작동이 가능하며 도시, 농촌, 산악 및 해안 지역에 적합합니다.

특징:

효율적인 진공 아크 소화 기술: 고급 진공 아크 소화 기술을 사용하면 빠르고 안정적인 회로 분리가 보장되고 에너지 손실이 줄어듭니다.

뛰어난 내후성: 실외 환경의 가혹한 요구 사항을 충족하도록 설계되었으며 방수 및 방진 특성이 뛰어나 장비의 안정적인 작동을 보장합니다.

안정적인 작동 성능: 안정적인 단락 내성 기능을 갖추고 있으며 다양한 작업 조건에서 전력 시스템에 적합하여 장비 및 시스템의 안전한 작동을 보장합니다.

지능형 제어 및 모니터링: 고급 제어 시스템을 갖추고 있어 전력 시스템의 작동 상태를 실시간으로 모니터링하고 전방위적인 보안을 제공할 수 있습니다.

사용자 정의 가능한 구성: 다양한 사양과 모델을 제공하며 다양한 전력 시스템의 요구 사항을 충족하기 위해 고객 요구에 따라 사용자 정의할 수 있습니다.

실외 진공 차단기 적용 분야:

고전압 배전소

산업공장지역

풍력 발전 단지

태양광 발전 설비
