실내 진공 회로 차단기

중국에 본사를 둔 평판이 좋은 제조업체 인 Cnkeeya는 고품질 실내 진공 회로 차단기 생산을 전문으로합니다. 우수성에 대한 헌신으로 Cnkeeya는 전기 장비 산업에서 신뢰할 수있는 공급 업체로 자리 매김했으며 우리의 제품은 탁월한 품질과 신뢰성으로 유명합니다.

문의 보내기

제품 설명

Cnkeeya의 실내 진공 회로 차단기는 엄격한 산업 표준을 충족하도록 설계 및 제조되어 최적의 성능과 안전을 보장합니다. 우리는 평판이 좋은 공급 업체와 협력하여 최고 수준의 구성 요소를 공급하여 제품의 품질을 더욱 보장합니다.

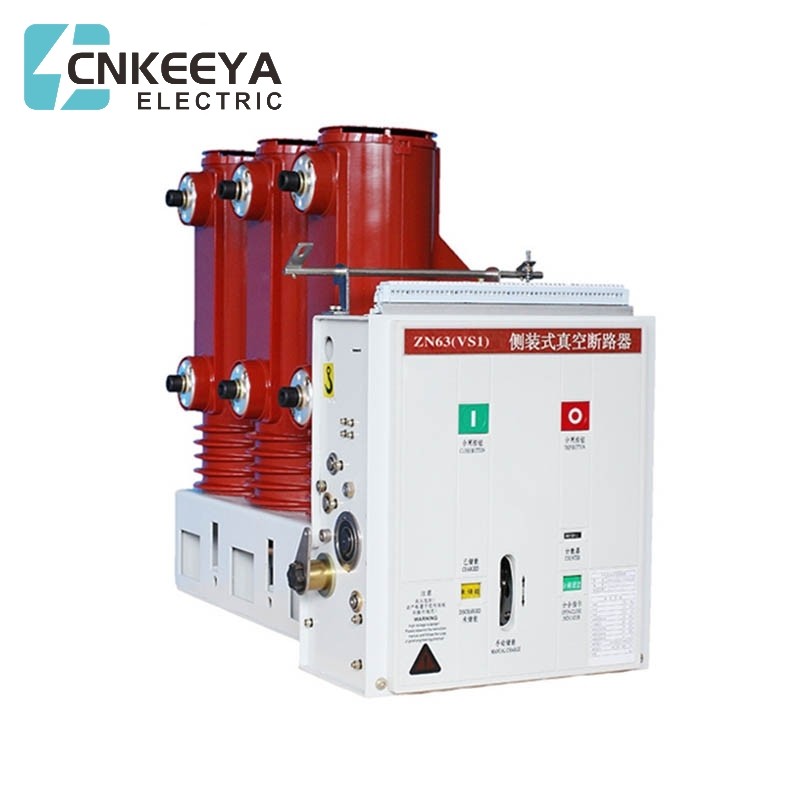

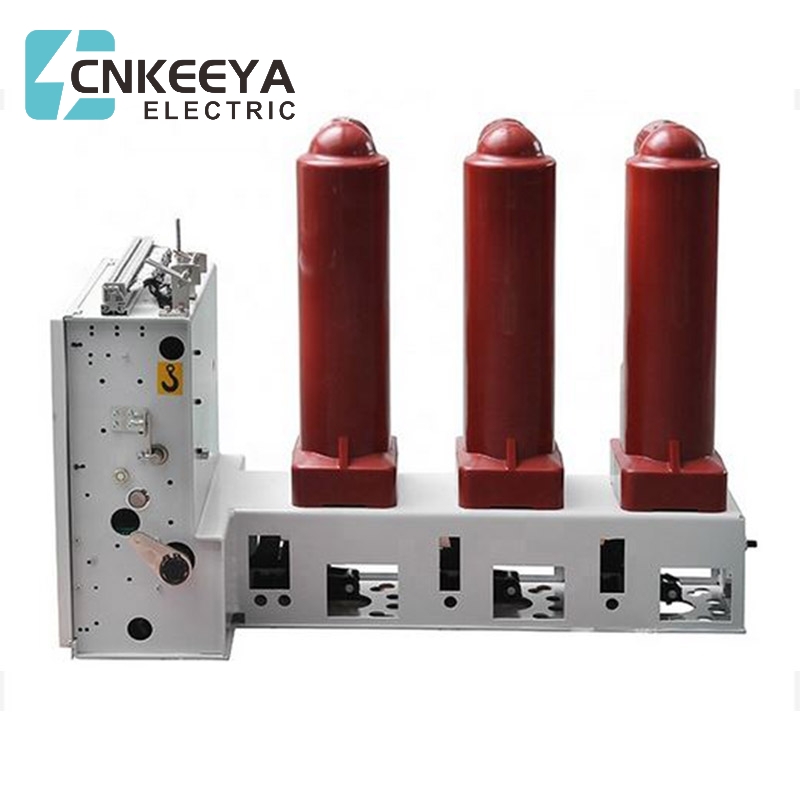

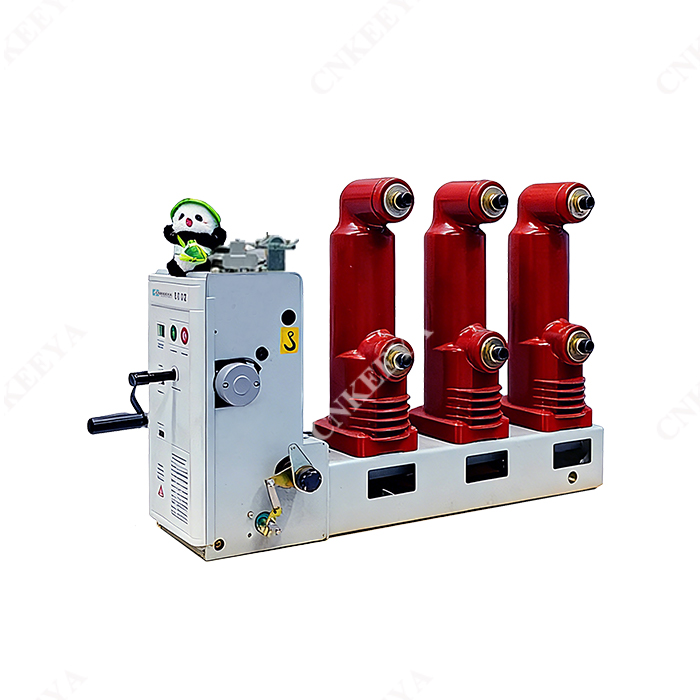

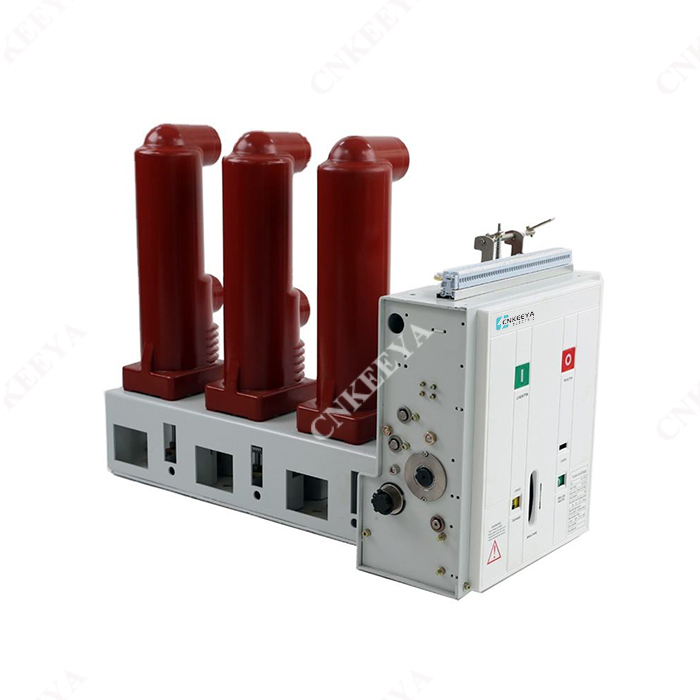

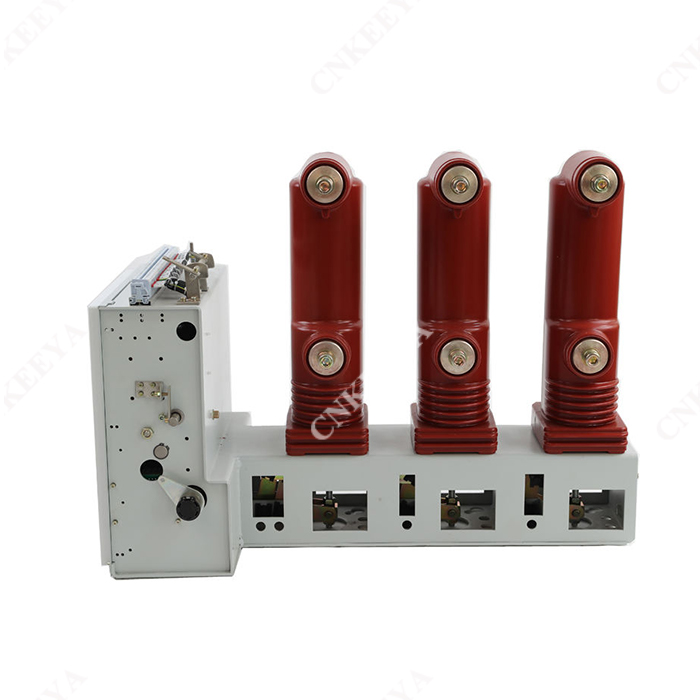

VS1-12 측면 유형의 실내 진공 회로 차단기는 실내 고전압 응용 프로그램을 위해 설계되었으며, 특히 정격 전압이 12kV이고 50Hz 주파수가있는 시스템 용으로 맞춤화되었습니다. 중요한 보호 및 제어 장비 역할을합니다. 진공 회로 차단기의 고유 한 장점을 활용하여, 정격 전력 흐름 또는 높은 단락 전류의 경우 빈번한 작동이 필요한 시나리오에 특히 적합합니다.

규정 된 환경 매개 변수 :

1. 작동 온도 범위 : -25 ~ +40 ℃

2. 상대 습도 : 일일 평균 95%를 초과하지 않는 일일 평균; 월 평균은 90%를 능가하지 않습니다.

3. 포화 증기 압력 : 일일 평균 2.2KPA를 능가하지 않습니다. 월 평균은 1.8kpa를 초과하지 않습니다.

4. 지진 활동 : 리히터 규모에서 8도를 넘어서는 안됩니다.

5. 해발 고도 : 최대 1000m (특별 요구 사항 제외).

6. 환경 사양 : 화재 위험, 폭발성 대기, 심한 오염, 화학적 침식 및 심한 진동이없는 지역에 사용하기위한 것입니다.

실내 진공 회로 차단기 주요 구조적 특성 :

1. 크고 작은 두 가지 유형의 진공 튜브의 가용성은 옵션을 제공합니다. 외부 절연은 부식과 마모에 저항하도록 설계되어 높은 파손 용량과 긴 접촉 수명이 길어집니다.

2. 고정밀 스프링을 사용하여 은도금 및 결합 된 구리 접촉을 사용하면 안전성과 효과가 향상됩니다.

3. 복합 단열 구조의 채택은 오염 및 폭발 위험을 최소화 할뿐만 아니라 높은 수준의 단열재를 보장합니다. 이 설계는 간단한 유지 보수를 용이하게하고 운영 수명을 연장시킵니다.

기술 매개 변수

일련 번호	프로젝트		단위	데이터
1	정격 전압		KV	12
2	정격 주파수		HZ	50
3	정격 전류		A	630 ~ 1250	1250	1250
4	정격 단락 차단 전류		그만큼	20	25	31.5
5	정격 단락 폐쇄 전류		그만큼	50	63	80
6	정격 피크 허용 전류		그만큼	50	63	80
7	4S 등급 단락 저항 전류		그만큼	20	25	31.5
8	정격 단열재 수준	전력 주파수 견해 전압 (정격 중단 전후)	그만큼	42 (골절 48)
		충격 견해 전압 (정격 중단 전후)	그만큼	75 (Fracture85)
9	정격 작동 순서			포인트 -3S-US 포인트 -180S-US 포인트
10	기계적 수명		다음	10000
11	전류 파괴 시간을 파괴하는 단락 회로		다음	50
12	작동 메커니즘 등급 폐쇄 전압 (DC)		V	110,220
13	작동 메커니즘의 정격 트립 전압 (DC)		V	110,200
14	연락처에서		mm	11 ± 1
15	오버 스트로크 (접촉 스프링의 압축 길이)		mm	3.5 ± 0.5
16	3 단계 포인트, 바운스 시간 마감		MS	≤2
17	바운스 시간을 마감합니다		MS	≤2
18	평균 브레이크 속도		m/s	1.1 ± 0.2
19	평균 폐쇄 속도		m/s	0.6 ± 0.2
20	브레이크 브레이크 시간	최고 작동 전압에서	S	≤0.05
		가장 낮은 작동 전압에서	S	≤0.08
21	마감 시간		S	0.1		50
22	각 단계의 주요 루프 저항		아기	60
23	동적 및 정적 접점의 허용 마모 누적 두께		mm	3
