중국에 본사를 둔 선도적인 제조업체인 Keeya는 최첨단 기술과 경제성을 결합한 맞춤형 솔루션인 Armored Removable AC Metal-Enclosed Switchgear를 자랑스럽게 소개합니다. Keeya는 맞춤형 솔루션의 중요성을 이해하고 있으며 맞춤화에 대한 우리의 약속은 이 스위치기어 설계에 예시되어 있습니다.
중국의 저명한 제조업체인 Keeya는 견고한 배전을 위해 설계된 다목적 맞춤형 솔루션인 Armored Removable AC Metal-Enclosed Switchgear를 자랑스럽게 소개합니다. 제조업체로서 Keeya는 고객의 고유한 요구 사항을 충족하기 위해 맞춤화에 중점을 두고 있습니다. 맞춤형 솔루션을 제공하려는 우리의 노력은 경제성에 대한 우리의 헌신과 일치합니다. Armored Removable AC Metal-Enclosed Switchgear는 고품질 제품을 저렴한 가격으로 제공하겠다는 Keeya의 약속을 반영합니다. 이로 인해 Keeya는 스위치기어 솔루션의 유연성과 비용 효율성을 모두 추구하는 사람들에게 신뢰할 수 있는 선택이 되어 다양한 애플리케이션에서 안정적인 성능을 보장합니다.

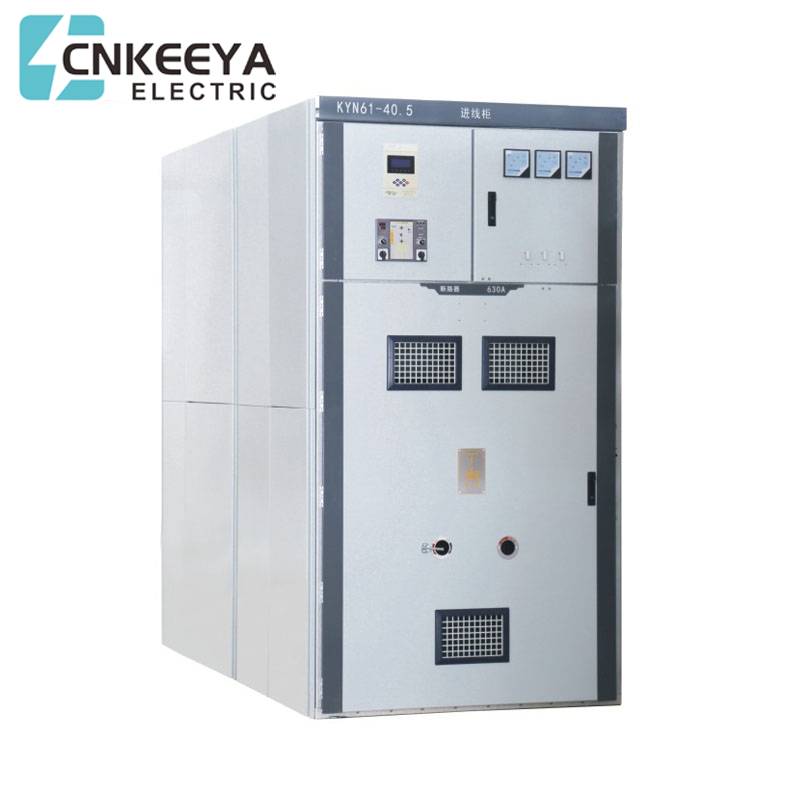

KYN61-40.5 (Z) 기갑 착탈식 AC 금속 폐쇄 개폐 장치 (이하 개폐 장치라고 함)는 정격 전압이 40.5KV 인 AC 50Hz 3 상 실내 배전 장비의 완전한 세트입니다. 주로 발전소, 변전소 및 산업 및 광업 기업은 전기 에너지를 수신 및 분배하여 회로를 보호하고 모니터링하며 빈번한 작업 장소에도 사용할 수 있습니다. 개폐 장치는 GB3906-2006, GB/T11022-2011 및 DL/T404 표준을 충족합니다. -2018
● 캐비닛 구조는 조립식을 채택하고 회로 차단기는 손수레 Boor 유형 구조를 채택합니다.
● 신형 복합 절연 진공 회로 차단기를 갖추고 있으며 호환성이 좋고 교체가 용이한 특성을 갖추고 있습니다.
● 손수레 프레임에 나사 너트 밀기 장치가 설치되어 손수레를 쉽게 이동할 수 있고 오작동으로 인해 추진 구조가 손상되는 것을 방지할 수 있습니다.
● 캐비닛 도어가 닫혀 있으면 모든 작업을 수행할 수 있습니다.
● 메인 스위치, 손수레 및 스위치 캐비닛 도어 간의 연동은 "Pve 방지" 기능을 충족하기 위해 필수 기계적 잠금 방식을 채택합니다.
● 케이블룸은 공간이 넉넉하며 여러 케이블을 연결할 수 있습니다.
● 고속 접지 스위치는 접지 및 단락 단락에 사용됩니다.
●케이스 보호 수준은 IP3X이며, 손수레실 문이 열려 있을 때 보호 수준은 IP2X입니다.
● 이 제품은 GB3906-2006, DL/T404-2018을 준수하며 국제 IEC298 표준을 참조합니다.
● 주변 온도: 상한 +40℃, 24시간 이내에 측정된 평균값은 35℃, 하한 -10℃를 초과하지 않습니다.
● 고도: 해발 1000m 이하;
● 상대 습도: 일일 평균 95% 이하, 월 평균 90% 이하;
● 지진 강도: 8도 이하;
● 수증기압: 일일 평균 2.2kPa 이하, 월 평균 1.8kPa 이하;
● 주변 환경: 사전 위험이나 폭발 위험이 없고 심각한 오염이 없으며 화학적 부식이나 격렬한 진동이 없습니다.
진공 스위치 캐비닛의 주요 기술 매개 변수
| 아니요. | 안건 | 단위 | 값 |
| 1 | 정격전압 | 케이 V | 40.5 |
| 2 | 정격 전류 | A | 1250 1600 2000 |
| 3 | 정격 주파수 | 헤르츠 | 50 |
| 4 | 정격 단시간 내전류 | 카 | 20 25 31.5 |
| 5 | 정격 피크 내전류 | 카 | 50 63 80 |
| 6 | 정격 상용주파 내전압 | 케이 V | 95/1분 |
| 7 | 정격 번개 충격 내전압 | 케이 V | 185 |
| 8 | 정격 단락 기간 | s | 4 |
| 9 | 보호 수준 | 카 | IP3X |
진공 회로 차단기의 주요 기술 매개 변수
| 아니요. | 안건 | 단위 | 값 |
| 1 | 정격전압 | 케이 V | 40.5 |
| 2 | 정격 주파수 | 헤르츠 | 50 |
| 3 | 정격 상용주파 내전압 | 케이 V | 95/1분 |
| 4 | 정격 번개 충격 내전압 | 케이 V | 185 |
| 5 | 정격 전류 | A | 1250 1600 2000 |
| 6 | 정격 단시간 내전류 | 카 | 20 25 31.5 |
| 7 | 정격 단락 차단 전류 | 카 | 20 25 31.5 |
| 8 | 정격 피크 내전류 | 카 | 50 63 80 |
| 9 | 정격 단락 기간 | ms | 4 |
| 10 | 영업시간 | ms | 30≤t≤60 |
| 11 | 폐관시간 | ms | 50≤t≤60 |
| 12 | 정격단락차단 전류시간 | 시간 | 20 |
| 13 | 기계적 수명 | 시간 | 10000 |
● 전기실 높이:≥4500mm;
● 캐비닛 뒷면과 벽 사이의 거리:≥1500mm;
● 기초 프레임의 평탄도: ≤ 1mm/m²;
● 기초의 매립 채널강은 지면 위 3mm를 초과해서는 안 됩니다.
● 볼트 또는 용접으로 기초 위에 고정할 수 있습니다. 개폐 장치의 무게는 약 1800kg입니다.
● 개폐기 작동 복도의 폭(단일 열):≥3000mm, 이중 열(대면)≥4000mm.
주문 시 명시해 주십시오:
● 주회로 솔루션 번호, 용도, 단선 계통도, 배치도, 배전실 배치도;
● 보조 회로 배선 개략도, 단자 배열 다이어그램;
● 스위치기어의 전기 부품의 유형, 사양 및 수량;
● 스위치기어, 기타 래칭 및 자동 장치의 제어, 측정 및 보호 기능에 대한 요구 사항;
● 배전반이나 입력 라인 캐비닛 사이에 버스 트레이 연결이 필요한 경우 버스 트레이의 정격 운반 용량, 버스 트레이의 범위 및지면으로부터의 높이와 같은 데이터가 제공되어야 합니다.
● 액세서리와 예비 부품이 필요한 경우 모델과 수량을 명시해야 합니다.
● 특별한 환경 조건에서 사용되는 배전반은 주문 시 자세히 설명되어야 합니다.
