Cnkeeya는 조립식 상자 변전소의 영역에서 신뢰할 수있는 공급 업체로 두드러집니다. 품질과 혁신에 대한 헌신으로 유명한 CNKEEYA는 전기 인프라에서 최첨단 솔루션을 제공합니다. Keeya의 전문 지식은 조립식 상자 변전소가 최고 표준을 충족시켜 전력 분배 요구에 대한 강력하고 신뢰할 수있는 솔루션을 제공합니다.

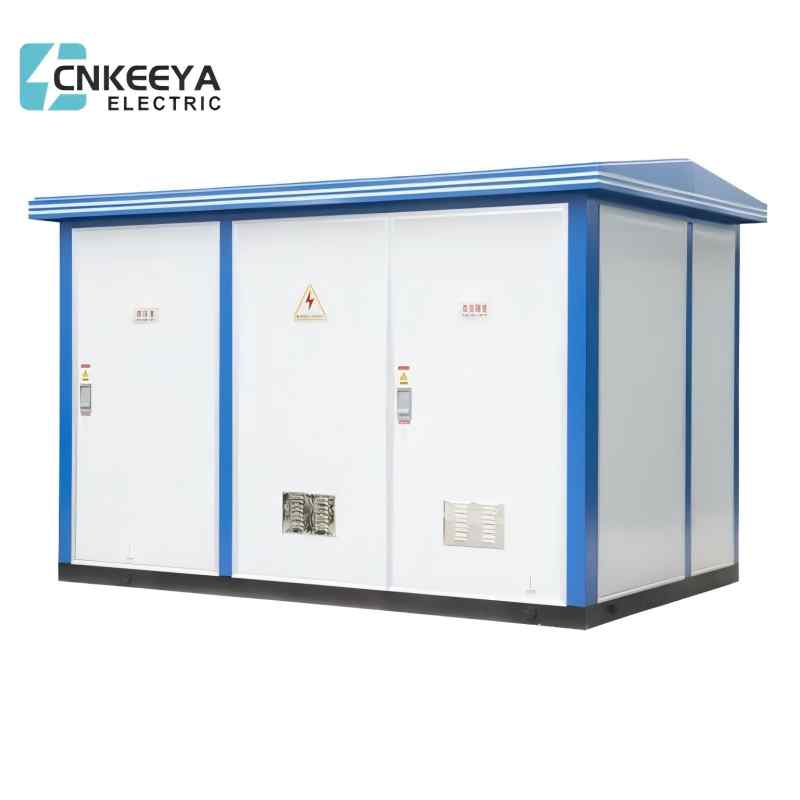

YB □ -12/0.4 조립식 상자 변전소
CNKEEYA는 고품질의 조립식 상자 변전소의 평판이 좋은 공급 업체로 다양한 전기 인프라 요구를위한 신뢰할 수 있고 효율적인 솔루션을 제공합니다. 이 제품은 GB17467 "고전압 및 저전압 조립식 변전소"의 표준을 완전히 준수합니다. T는 도시 공공 발전, 가로등 전력 유통, 산업 및 광업 기업, 도시 건물, 주거 지역, 유전, 도크, 호텔, 공원 및 건설 현장 등에 적합합니다. 링 네트워크 또는 터미널 전원 공급 모드를 실현할 수 있습니다.
YB □ -12/0.4 조립식 상자 변전소
● 고도 : ≤1000m;
● 주변 온도 : -25 ° C ~+40 ℃;
● 온도 : 최대 월 평균 온도 +30 ℃, 최대 연간 평균 온도 +20 ℃; e 상대 습도 : 일일 평균 95%를 넘지 않고 월 평균 90%를 초과하지 않습니다.
● 충격 방지 레벨 : 수평 가속도 0.4m/s², 수직 가속도 0.15m/s²;
● 설치 현장은 심각한 영향을 미치거나 심각한 오염 및 화학 부식, 전도성 먼지 및 폭발 위험이 없습니다. 정상적인 작동 조건의 요구 사항을 충족하지 않을 때 해결하기 위해 회사와 협상하십시오.
● 변전소는 고전압 챔버, 변압기 챔버 및 저전압 챔버로 구성됩니다. arrang 형 모양의 유형 또는 品 형태로 배열 될 수 있습니다.
● 터미널, 링 네트워크 또는 듀얼 전원 공급 장치 모드; 단일 또는 이중 변압기 전원 공급 장치 솔루션으로 만들 수 있습니다.
● 오일-이량제 전력 변압기 및 건식 유형 전력 변압기를 선택할 수 있습니다.
● 상자 본체에는 충분한 천연 통풍구와 열 단열 조치가 장착되어있어 모든 전기 장비의 정상적인 작동을 보장 할 수 있습니다 (사용자가 필요한 경우 강제 냉각을 사용할 수 있음).
● 완전한 "PVE 예방"기능, 편리한 운영 및 유지 보수, 안전하고 안정적인 운영.
YB □ -12/0.4 조립식 상자 변전소
● 변전소는 고전압 챔버, 변압기 챔버 및 저전압 챔버로 구성되어 있으며, 目 형태의 유형 또는 品 모양의 유형으로 배열 될 수 있습니다. 터미널, 링 네트워크 또는 듀얼 전원 공급 장치 모드와 함께; LT는 단일 또는 이중 변압기 전원 공급 장치 솔루션으로 만들 수 있습니다.
● 오일-이량제 전력 변압기 및 건식 유형 전력 변압기를 선택할 수 있습니다.
● 상자 본체에는 충분한 천연 통풍구와 열 단열 조치가 장착되어있어 모든 사람의 정상적인 작동을 보장 할 수 있습니다. 전기 장비 (사용자가 필요한 경우 강제 냉각을 사용할 수 있음);
● "5 가지 예방"기능, 편리한 운영 및 유지 보수, 안전하고 안정적인 운영을 완료합니다.
● 인클로저는 스테인레스 스틸, 알루미늄 합금, 냉간 압연 플레이트, 컬러 스틸 복합 플레이트, 비금속 또는 두 가지 조합으로 만들어졌습니다. 그것은 노화 방지, 바메 리타 드, 방지 방지, 방수, 먼지 방향 및 장기 실외 사용 조건에 적용합니다. 작은 크기, 가볍고 아름다운 외관 및 환경 조정;
● SF6로드 스위치 캐비닛을 사용하면 상자의 전체 크기가 작으므로 커뮤니티 구성 및 가로등 엔지니어링 리노베이션에 더 적합합니다.
● 고전압 링 메인 장치에는 RTU (Network Automation Terminal)가 장착되어 단락 및 단일 상 접지 오류의 신뢰할 수있는 감지를 실현할 수 있습니다. 이는 "4 개의 원격"기능이 있으며, 이는 분배 네트워크의 자동 업그레이드에 편리합니다.
|
|
목 |
단위 |
매개 변수 |
||
|
HV 장치 |
정격 주파수 |
HZ |
50 |
||
|
정격 전압 |
KV |
6 |
10 |
35 |
|
|
최대 운영 전압 |
KV |
6.9 |
11.5 |
40.5 |
|
|
정격 전류 |
A |
400、630 |
|||
|
전송 전류 |
A |
870 |
|||
|
힘 주파수 견해 전압 상금, 위상 상/분리 거리 |
KV |
42/48 |
|||
|
번개 충동 견해 전압 상금, 위상 상/분리 거리 |
KV |
75/85 |
|||
|
단락 회로 파괴 등급 전류 (현재 제한 퓨즈) |
그만큼 |
31.5 |
|||
|
변압기 장치 |
정격 전압 |
KV |
6、10、35 |
||
|
정격 용량 |
KVA |
10-1250 |
|||
|
태핑 범위 |
% |
± 2 × 2.5%、 ± 5% |
|||
|
연결 그룹 |
|
Yyn0 11 Dyn11 |
|||
|
임피던스 전압 |
% |
4 、4.5 、6、8 |
|||
|
LV 장치 |
정격 전압 |
V |
220 、3808690、800 |
||
|
메인 회로의 정격 전류 |
A |
50-4000 |
|||
|
분기 전류 |
A |
5-800 |
|||
|
울로 둘러싼 땅 |
보호 수준 (공통 제품) |
|
HV 룸 IP33; 변압기 실 IP23; LV Room IP33 |
||
|
소음 수준 |
DB |
≤50 |
|||
YB □ -12/0.4 조립식 상자 변전소
1. 지붕
2. 셔터
3. 외부 유형 계량 상자
4. 리프팅 링
5. 채널 스틸 섀시
6. 도어
7. 벽돌, 모방 벽돌 벽 표면
8. 콘크리트 재단
9. 윈드베이스
사용자는 주문할 때 다음 정보를 제공해야합니다.
● 모델, 용량, 수량, 색상 및 크기 요구 사항 및 인클로저 재료; 모델, 성능, 연결 그룹, 태핑 범위 및 변압기의 임피던스 요구 사항;
● 고전압 측면 1 차 배선 솔루션, 구성 요소 모델, 사양 및 요구 사항; 변압기 오일 (#25,#45, 높은 점화점 오일) 상자 변전소를위한 지능형 전력 관리 네트워크 또는 부동산 관리의 네트워크 구성 요구 사항;
● 서비스 환경 요구 사항.
