전류 변압기

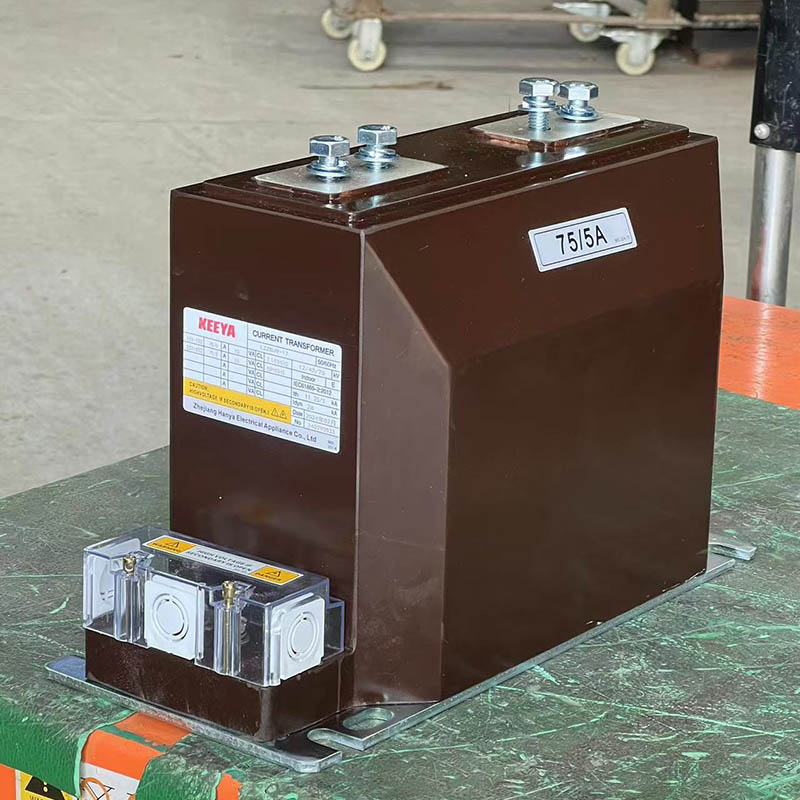

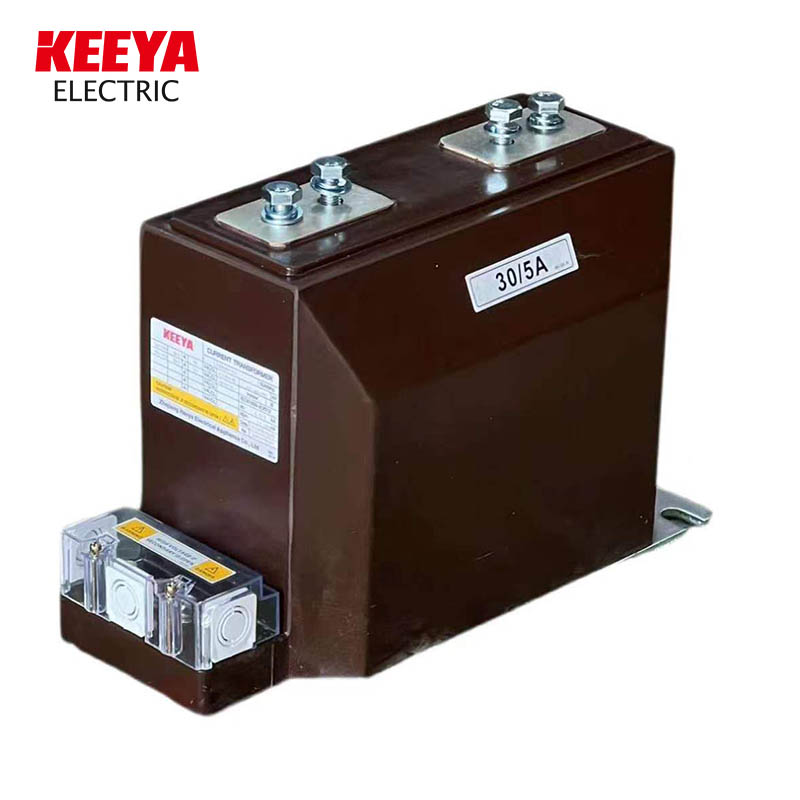

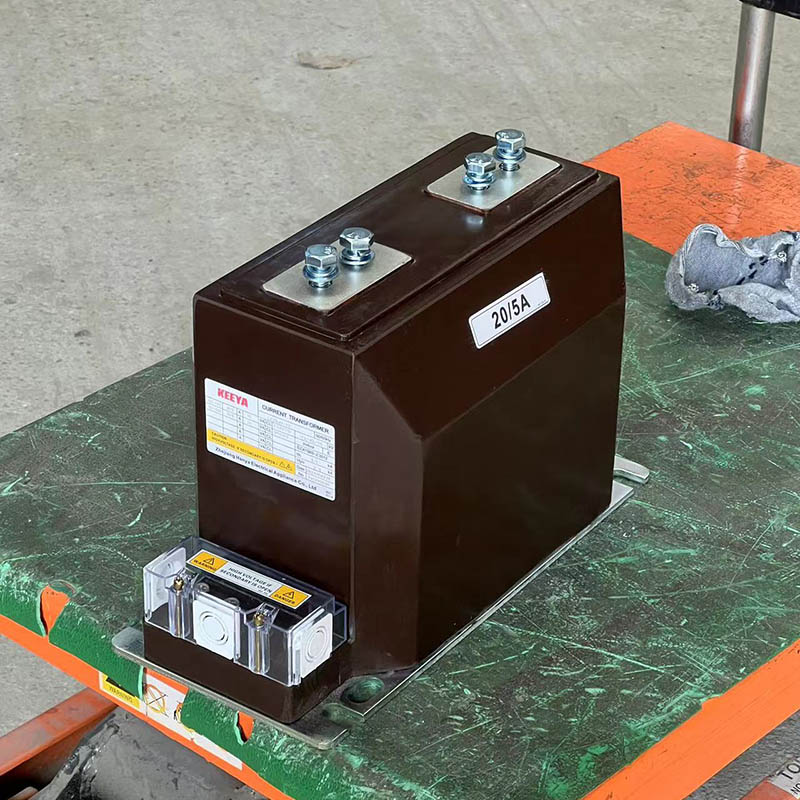

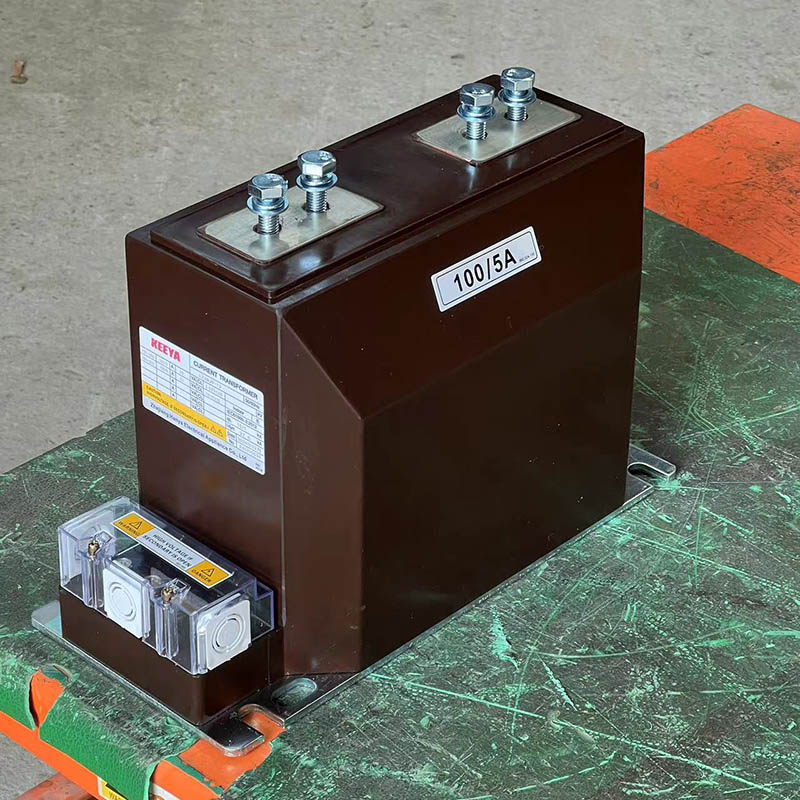

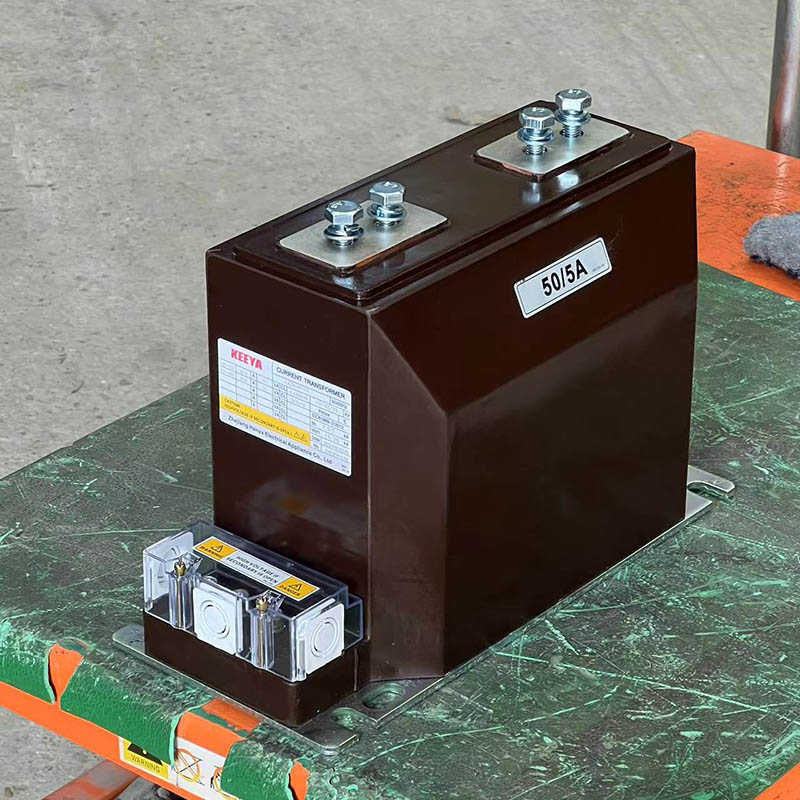

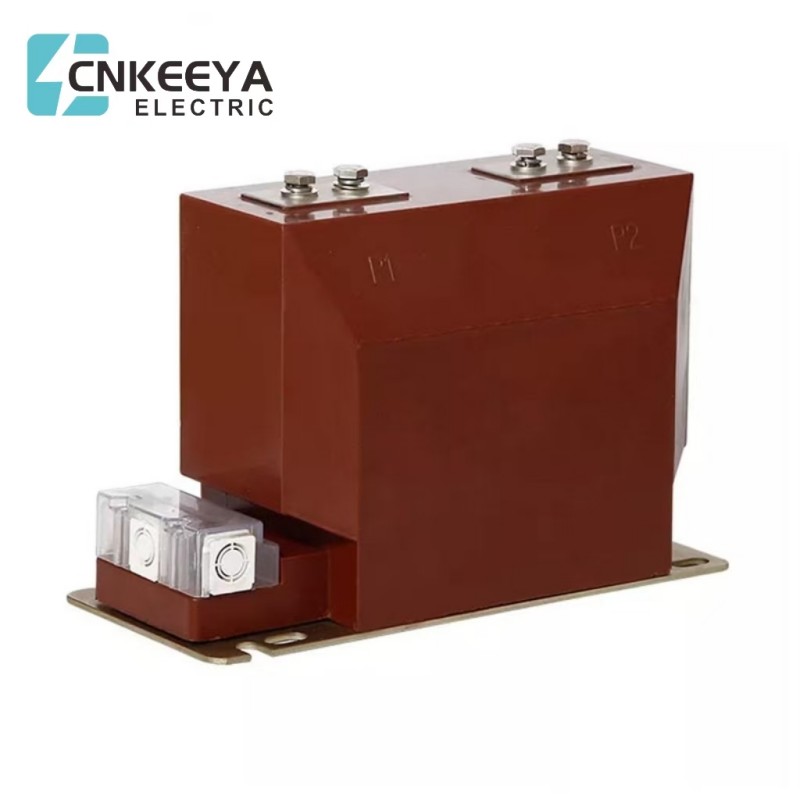

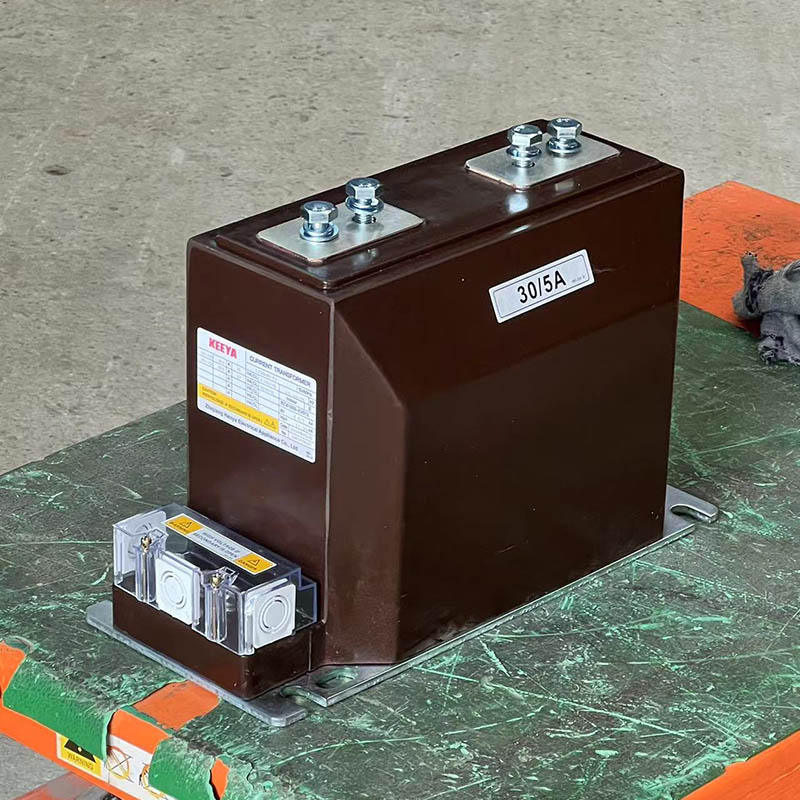

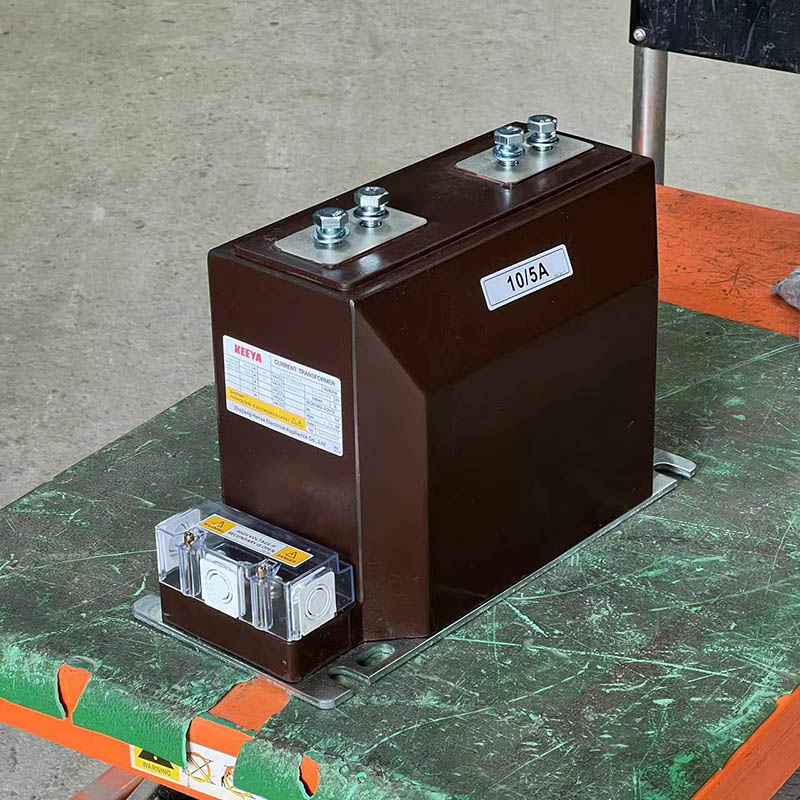

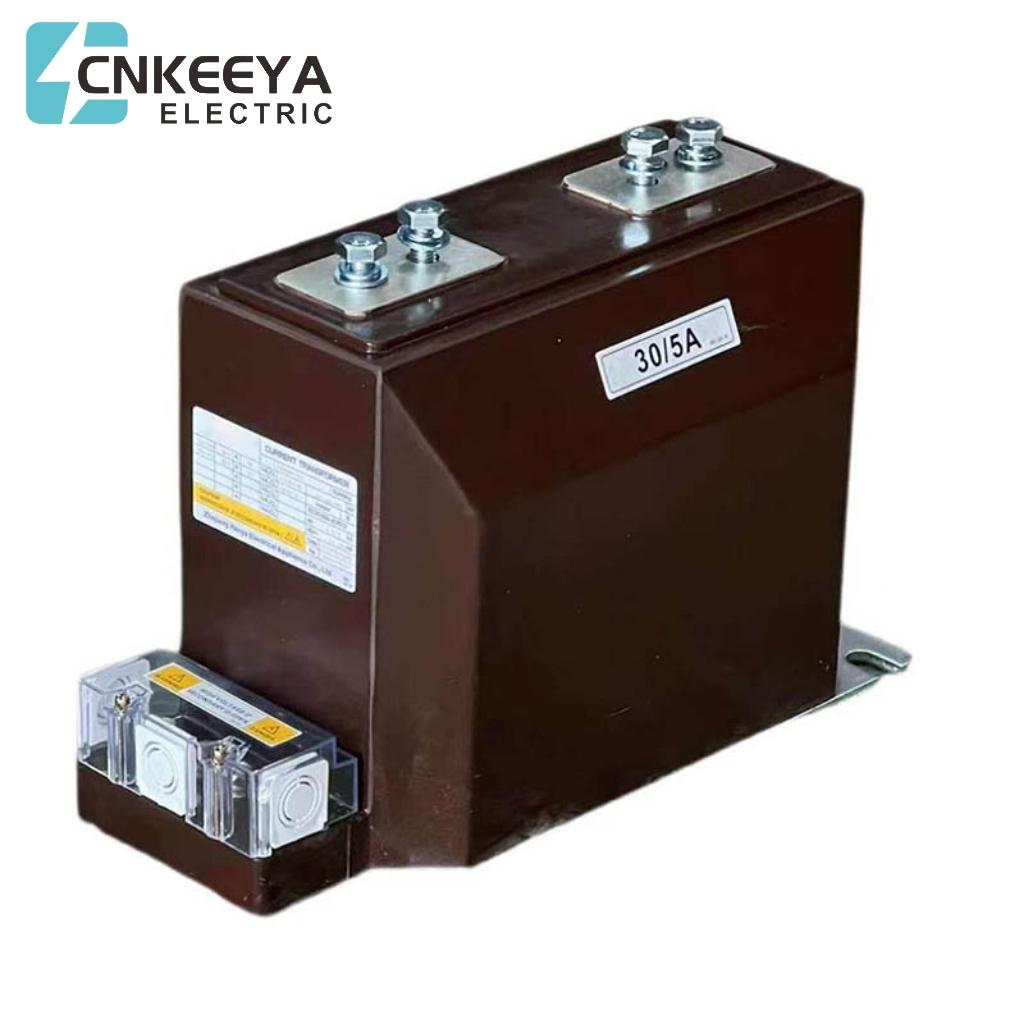

LZZBJ9-12 전류 변압기는 기둥 유형 에폭시 수지 캐스트 절연 실내 전체 조건 제품으로, 전류 및 에너지 측정에 적합하며 중간 장착 스위치 기어 또는 기타 유형의 스위치 기어에서 50Hz의 주파수와 10kV 및 아래의 정격 전압을 갖춘 전원 시스템에서 릴레이 보호에 적합합니다. 이 유형의 전류 변압기는 오염과 수분에 내성이있는 에폭시 수지로 캐스팅 된 완전히 밀폐 된 기둥 구조입니다. 신뢰할 수있는 접촉을 보장하기 위해 설치 중에 나사를 한 번 조이십시오.

변압기와 마찬가지로 전류 변압기에는 1 차 와인딩, 코어 및 2 차 권선이 있지만 일부 변압기 (전류 변압기 포함)는 공기 코어를 사용합니다. 원칙적으로, 전류 변압기와 전압 변압기 (일반 유형)의 유일한 차이점은 전자가 "상수"전류로 구동되는 반면, 후자는 "상수"전압으로 전원을 공급한다는 것이다.

전류 변압기의 배선 방법은 연결된 부하의 작동 요구 사항에 따라 결정됩니다. 가장 일반적으로 사용되는 배선 방법은 단상, 3 상 별 및 불완전한 별입니다.

첫 번째 문자 : L- 전류 변압기

두 번째 글자 : A- 스타일을 통한 벽; Z- 필러 유형; M- 버스 바 타입; D- 단일 회전 유형; V- 비 변환 구조; J-Zero 시퀀스

접지 탐지에 사용; W- 반 오염; R 와인딩 노출 유형

세 번째 문자 : Z- 에폭시 수지 주조 유형; C- 세라믹 단열재; Q- 가스 절연 매체; W- 마이크로 컴퓨터 보호 전용

네 번째 편지 : B- 보호 수준의 B-; C- 차등 보호; D-D 레벨; Q- 강화 유형; J- 강화 ZG

다섯 번째 숫자 : 전압 레벨, 제품 일련 번호
