유명한 공장이자 신뢰할 수 있는 공급업체인 Keeya는 최첨단 미국형 조립식 변전소 생산을 전문으로 합니다. 혁신과 정밀 엔지니어링에 대한 헌신으로 우리 공장은 전기 인프라 산업의 진화하는 요구 사항을 충족하도록 설계된 이러한 고급 변전소 제작에 탁월합니다.
헌신적인 공급업체인 Keeya는 품질과 업계 표준 준수를 최우선으로 생각하며 에너지 분배 시스템을 향상시키는 최첨단 솔루션을 제공합니다. 새로운 American Type 조립식 변전소 라인을 통해 Keeya는 계속해서 신뢰성, 효율성 및 현대 기술에 대한 벤치마크를 설정하고 있습니다. 최신 변전소 공급업체로 Keeya를 선택하고 효율적이고 진보된 배전의 미래를 경험해 보세요.

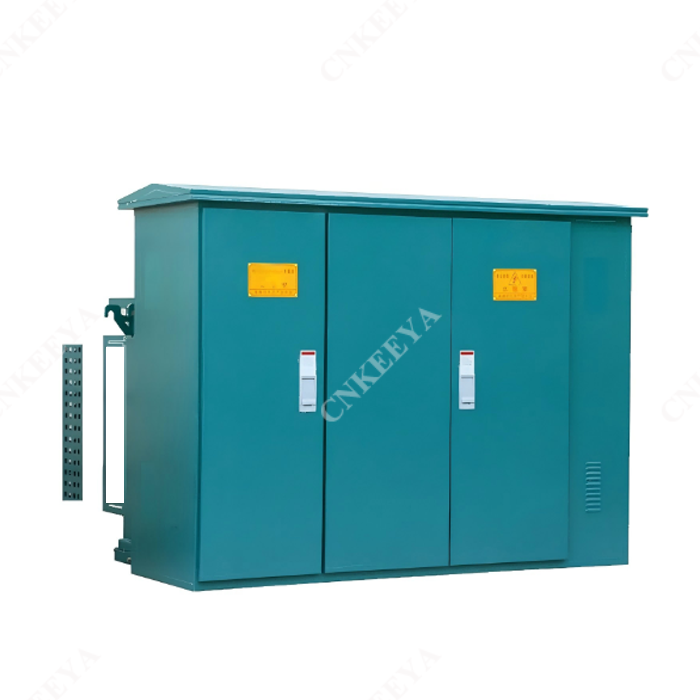

ZGS11-12 시리즈 미국식 조립식 변전소(미국식)소량, 쉬운 설치 및 유지 관리, 저소음, 저손실, 도난 방지, 과부하 용량, 완벽한 보호 및 기타 특성을 갖추고 있습니다. 새로운 주거 지역, 녹지대, 공원, 역, 호텔, 건설 현장, 공항 및 기타 장소에 적합합니다.
ZGS11-12 시리즈 미국식 조립식 변전소(미국식)는 10kV 링 네트워크 전원 공급 장치, 이중 전원 공급 장치 또는 터미널 전원 공급 장치 시스템에 적합하며 변전소, 계량, 보상 제어 및 보호 장치로 사용됩니다. 이 제품은 GB/T17467-2020 "고전압/저전압 조립식 변전소" 및 DL/T537-2018 "6-35kV 박스 변전소 주문 기술 조건" 표준을 준수합니다.
● 고도: 1000m 이하;
● 주위 온도: -35℃~+40℃;
● 상대 습도: 일일 평균 95% 이하, 월 평균 90% 이하;
● 설치장소 : 화재, 폭발위험, 화학적 부식성 가스가 없고 통풍이 잘되며 지면 경사각이 3° 이하인 곳.
조립식 변전소 기술 매개변수 테이블
|
아니요. |
안건 |
단위 |
기술적 매개변수 |
|
1 |
정격전압 |
케이 V |
12/0.4(HV/LV) |
|
2 |
최대 작동 전압 |
케이 V |
12(HV 슬라이드) |
|
3 |
정격 주파수 |
헤르츠 |
50 |
|
4 |
정격 용량 |
kVA |
50-1600 |
|
5 |
1분 상용주파 내전압 |
케이 V |
35 |
|
6 |
번개 임펄스 전압 |
케이 V |
75 |
|
7 |
냉각 코드 |
|
기름에 잠긴 자체 냉각 |
|
8 |
높은 전압 백업 퓨즈 차단 전류 |
카 |
50 |
|
9 |
플러그인 퓨즈 차단 전류 |
카 |
2.5 |
|
10 |
주변 온도 |
℃ |
-35~+40 |
|
11 |
코일의 허용 온도 rsie |
℃ |
65 |
|
12 |
무부하 전압 조정 |
|
±5% 또는 ±2×2.5% |
|
13 |
소음 수준 |
디비 |
50 |
|
14 |
보호 수준 |
|
P43 |
ZGS11-12 조립식 서브세이션(미국식)
기술 요구 사항:
1. 조합의 실제 크기를 참조하십시오.
2. 콘크리트 플랫폼의 표면은 ßat이어야 하며, 결합된 변전소는 플레이트 고정을 눌러 플랫폼에 고정되어야 합니다.
3. 접지 바와 케이블 고정 브래킷의 형태는 실제 상황에 따라 결정될 수 있습니다.
4. 케이블 고정 프레임과 접지 바가 내장되어야 합니다.
5. 입구 및 출구 케이블 구멍의 위치는 특정 상황에 따라 결정됩니다.
6. 스위치 설치 후 작동이 원활하도록 스위치 전면에 1.5m 이상의 간격을 두어야 합니다.
7. 접지 그리드는 12개의 아연 도금 원형 강철 또는 40×4 아연 도금 구리로 만들 수 있으며 접지 저항은 전력 부서의 요구 사항을 충족해야 합니다.
케이블 슈트 폭
변전소 케이블 인입구 구성도(YB6)
