전류계 99T1-A

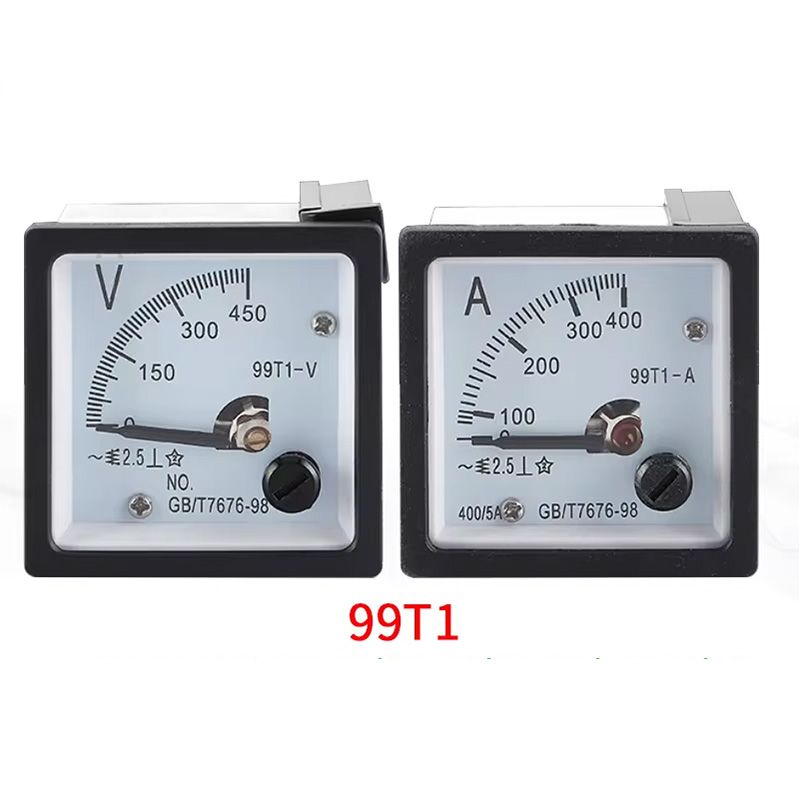

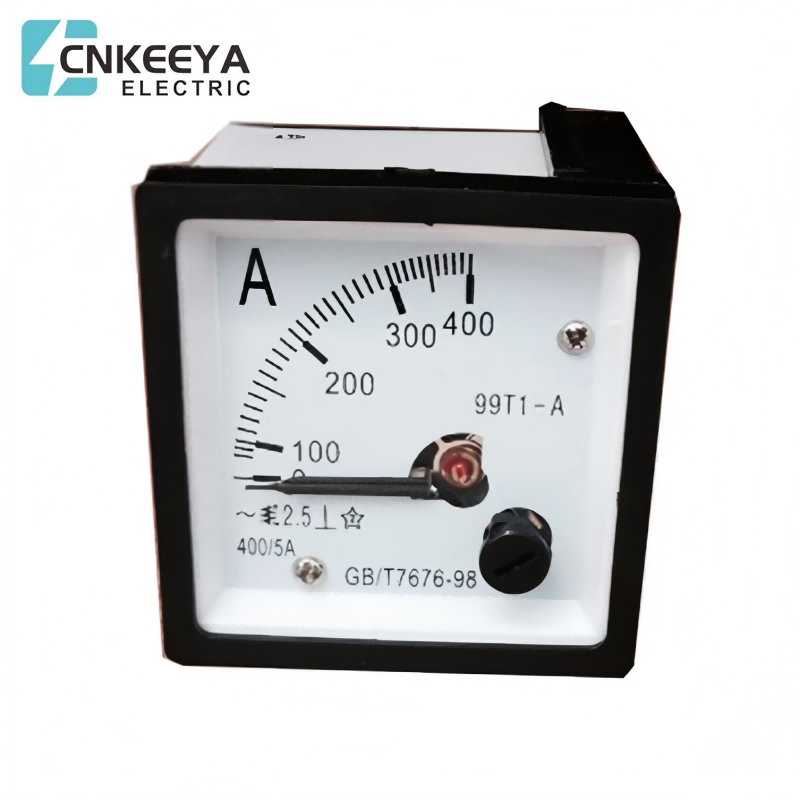

99T1 전류계는 AC/DC 전류, 전압, 역률, 전력, 동기 값, 주파수, 전개 전압 및 과부하 전류와 같은 관련 전기 매개변수를 표시하기 위해 다양한 제어 및 배전 시스템의 디스플레이 패널 및 대형 스위치 보드에 설치하는 데 적합한 일반적으로 사용되는 포인터 전류계입니다.

99T1 전류계는 일반적으로 포인터 전류계로 사용됩니다. 전류의 특정 크기를 관찰하는 것이 편리합니다.

적용범위

발전소, 배전 시설, 기계 장비, 선박, 항공, 변압기 등 다음 산업 분야에서 널리 사용됩니다.

국제표준

국제적으로 인정받는 포인터 전류계 사양 및 치수에 따른 99T1 전류계:

구성 구조

고정형 자기회로 시스템과 가동부로 구성됩니다. 장비의 자기 회로 시스템은 영구 자석(1), 자석의 두 극에 고정된 극 손바닥(2), 두 극 손바닥 사이에 위치한 원통형 철심(3)을 포함합니다. 원통형 철심은 기구 브라켓에 고정되어 자기 저항을 줄이고 극 손바닥과 철심 사이의 공극에 균일한 방사 자기장을 생성합니다. 이 자기장 내의 가동 코일(4)이 회전축 주위로 편향될 때, 두 유효 측면의 자기장은 항상 크기가 동일하고 서로 수직입니다. 가동 코일은 알루미늄 프레임에 감겨 있습니다. 샤프트는 전면과 후면의 두 부분으로 나뉩니다. 각 하프 샤프트의 한쪽 끝은 무빙 코일의 알루미늄 프레임에 고정되고 다른 쪽 끝은 샤프트 팁을 통해 베어링에 지지됩니다. 또한 전면 하프 샤프트에 포인터가 설치되어 가동부가 편향될 때 측정된 전기의 크기를 나타내는 데 사용됩니다.

구조적 특성

1: (기기) 측정 회로

상호 연결된 전선(있는 경우)을 포함한 전기 계량기 및 해당 액세서리의 내부 회로 부분. 측정된 표시기 값을 결정하는 주요 요소인 전류 또는 전압에 의해 전원이 공급됩니다. (전류 또는 전압 중 하나가 측정 자체일 수 있음)

2 전류 회로

측정된 표시값을 결정하는 주요 요인이 전류인 측정 회로입니다.

참고: 전류 라인을 통과하는 전류는 직접 측정된 전류이거나 외부 변류기에 의해 공급되고 외부 션트에 의해 인출되어 측정된 전류에 비례할 수 있습니다.

3개의 전압선

인가되는 전압이 측정된 표시값을 결정하는 주요 요인이 되는 측정 회로입니다.

참고: 전압 라인에 적용되는 전압은 측정된 전압일 수도 있고, 외부 변압기나 전압 분배기에 의해 공급되는 전압일 수도 있고, 외부 직렬 저항기(임피던스)에서 끌어온 측정된 전압에 비례하는 전압일 수도 있습니다.

4개의 외부 측정 라인

측정값을 얻을 수 있는 기기의 외부 회로 부분

5개의 보조선

계측기 작동, 회로 외부의 회로 측정에 필요합니다.

6 보조 전원 공급 장치

전기 에너지 공급을 위한 보조 회로

7개의 측정 구성요소

측정 요소의 일부 구성 요소 조합. 이는 측정 대상의 작용에 따라 이동 가능한 부분이 측정 대상과 관련된 동작을 생성하게 할 수 있습니다.

8개의 가동 부품

측정 요소의 이동 가능한 구성 요소.

9 표시 장치

측정된 값을 표시하는 측정 장비의 구성 요소입니다.

10 표시

눈금을 사용하여 움직이는 부분의 위치를 ​​나타내는 구성 요소입니다.

11: 눈금자

일련의 마커와 숫자를 표시기와 결합하여 측정된 값을 얻을 수 있습니다.

12구분선

다이얼의 표시는 눈금을 적절한 간격으로 나누어 표시기의 위치를 ​​결정합니다.

13 영분할선

다이얼의 0 자리 표시.

14개 부문

인접한 두 분할선 사이의 거리입니다.

15도 숫자

구분선과 결합된 일련의 숫자입니다.

16 기계적 영점 위치

기계적 제어 장치의 측정 요소의 전원이 꺼진 후 표시기의 평형 위치입니다. 이 위치는 제로 구분선과 일치할 수도 있고 일치하지 않을 수도 있습니다.

기계적 압축 영점 위치가 있는 기기에서 기계적 영점 위치는 구분선에 해당하지 않습니다.

상당한 기계적 반력이 없는 장비에서는 기계적 영점 위치가 불확실합니다.

정확성

기기의 정밀도를 정확도라고 하며 정밀도라고도 합니다. 정밀도와 오류는 쌍둥이 형제라고 할 수 있습니다. 오류가 있으면 정밀도라는 개념이 생기기 때문입니다. 즉, 기기 정확도는 기기의 측정값이 실제 값에 가까운 정도를 나타내며 일반적으로 상대 백분율 오류(상대 변환 오류라고도 함)로 표시됩니다.

변화

변동이란 측정 변수(입력 신호로 이해 가능)가 서로 다른 방향에서 여러 번 동일한 값에 도달할 때 계측기의 표시 값 간의 최대 차이를 의미합니다. 즉, 측정된 매개변수가 작은 것에서 큰 것(양의 특성)으로, 큰 것에서 작은 것(역특성)으로의 변화는 측정된 매개변수가 일정한 외부 조건에서 일치하지 않는 정도입니다. 이 둘의 차이를 악기 변주라고 합니다.

감광도

감도는 측정된 매개변수의 변화에 ​​대한 기기의 감도, 즉 측정량의 변화에 ​​반응하는 능력을 나타냅니다. 정상상태에서 입력변화 증가분에 대한 출력변화 증가분의 비율입니다. 감도는 때때로 "증폭 비율"이라고도 알려져 있으며 장비의 정적 특성의 접선에 있는 각 지점의 기울기입니다. 증폭 계수를 높이면 장비의 감도가 향상될 수 있습니다. 단순히 감도를 높이는 것만으로는 기기의 기본 성능이 바뀌지 않습니다. 즉, 기기의 정확도가 향상되지 않습니다. 반대로 발진 현상이 발생하여 출력이 불안정해지는 경우도 있습니다. 장비의 감도는 적절한 수준으로 유지되어야 합니다.
