CNKEEYA는 전력 인프라 영역에서 눈에 띄는 공급 업체로 두드러지며, 220kV 이하의 모듈 식 지능형 조립식 변전소에 중점을 둔 최첨단 솔루션을 제공합니다. 혁신에 대한 전문 지식과 헌신으로 유명한 Keeya는 에너지 부문의 발전하는 요구를 충족시키는 고품질의 신뢰할 수있는 제품을 제공합니다. 공급 업체로서 Keeya는 전력 분배 시스템의 효율성과 지능을 발전시키는 데 중요한 역할을하며 다양한 환경에서 220kV 이하의 변전소의 원활한 통합에 기여합니다.
CNKEEYA는 220KV 및 모듈 식 지능형 조립식 변전소의 솔루션을 전문으로하는 모듈 식 지능형 조립식 변전소의 주요 공급 업체입니다.
조립식 캐비닛은 "표준 분포"라는 핵심 개념을 기반으로 한 실외 지능 변전소입니다. 조립식 캐비닛 구조의 채택은 지능형 변전소의 1 차 장비 운반 대의 구성을위한 중요한 척도가되었습니다. 스마트 그리드 건설의 가속화와 비교하여 변전소 구조의 속도는 비교적 뒤쳐졌습니다. 지능형 변전소의 건축주기를 가속화하기 위해 중국의 주 그리드 회사는 표준 분배 변전소의 건축 모드를 제안했습니다. "표준화 된 설계, 공장 처리 및 조립 건설"의 솔루션은 지능형 변전소의 빠른 홍보 및 적용 (프리 파 브릭 캐비닛)을 실현합니다.
조립식 캐비닛은 지능형 변전소에 적용되는 새로운 기술, 새로운 재료 및 새로운 장비의 중요한 구체 예입니다. 조립식 캐비닛, 보조 장비 패널 (또는 랙), 캐비닛 보조 시설 등으로 구성되어 있습니다. 공장의 제조, 조립, 배선, 시운전 및 기타 작업을 완료하며 설치 재단에 위치한 프로젝트 사이트 전체로 전송됩니다.
조립식 캐비닛과 내부 보조 장비는 제조업체의 2 차 장비 세트의 통합을 인식하고, 공장 처리를 실현하고, 현장 2 차 배선을 줄이고, 설계, 건축, 커미셔닝 및 워크로드를 단순화하고, 유지 보수를 단순화하고, 건축 기간을 단축하며, 전력망의 빠른 구조를 효과적으로 지원합니다. 조립식 캐비닛에는 표준화, 모듈화 및 조립식의 기술적 특성이 있습니다. 제조업체는 장비 캐비닛의 실제 요구에 따라 장비의 정상적인 작동에 적응하기 위해 특정 치수를 사용자 정의 할 수 있습니다.
표준화는 조립식 캐비닛의 크기가 표준 컨테이너의 크기를 지칭하고 올바르게 개선되어 장비의 표준을 완벽하고 준수하고 장비의 정상적인 작동을보다 효과적으로 용이하게하기 위해 해당 표준화에 도달하도록 제대로 개선해야 함을 의미합니다.
모듈화는 조립식 캐비닛이 공공 장비 조립식 캐비닛, 간격 장비 조립 캐비닛, AC/DC 전원 조립 캐비닛, 배터리 조립 캐비닛 및 내부 장비의 다양한 기능에 따라 다른 모듈로 분류됩니다. 상이한 전압 레벨에 따라, 다른 모듈 식 조립식 캐비닛은 여러 서브 모듈로 나눌 수있다;
조립식은 캐비닛 구조, 내부 장비 설치, 내부 장비, 케이블 및 광학 케이블 사이의 배선, 조립식 캐비닛의 내부 장비 사이의 광학 케이블이 모두 공장 조립식에 의해 처리된다는 것을 의미합니다. 모든 장비의 설치, 배선 및 시운전은 공장에서 완료됩니다. 조립식 캐비닛과 내부 장비는 변전소 사이트 전체로 전송되며 위치 및 전원은 현장 구조 효율을 향상시키고 지능형 변전소의 건축주기를 줄이는 목표를 달성하기 위해 완료됩니다!

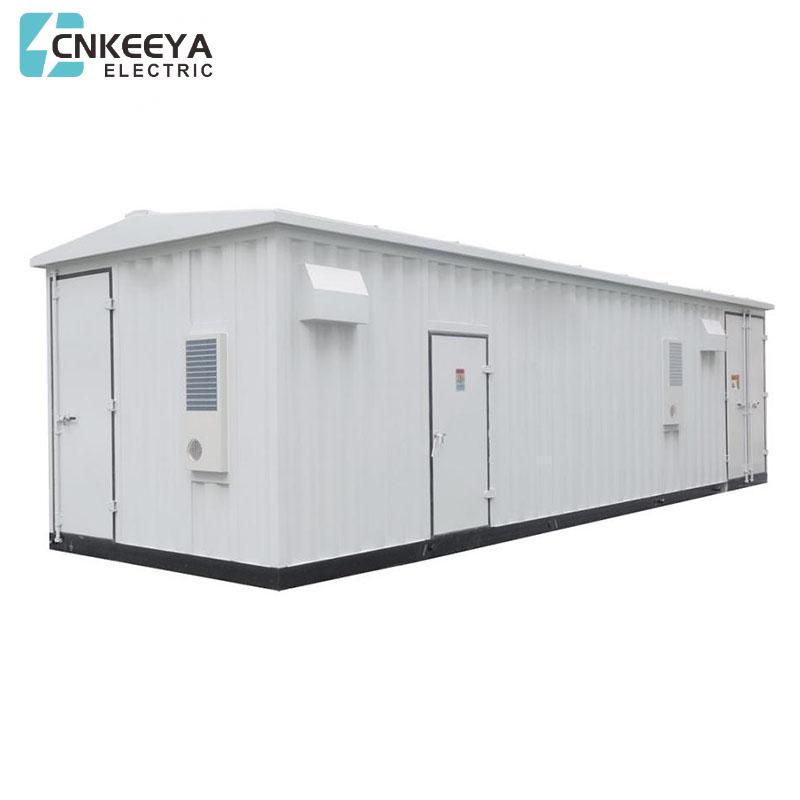

220kV 이하의 모듈 식 지능형 조립식 변전소
220KV 이하의 모듈 식 지능형 조립식 캐비닛 유형 변전소는 안전 및 신뢰성, 작은 부러 영역, 짧은 건축 기간, 작고 아름다운 외관, 방사선, 저음, 음성 레이아웃 등의 장점이있는 State Grid가 홍보하는 새로운 세대의 지능형 변전소입니다.
메인 트랜스포머는 안전하고 신뢰할 수 있고 신뢰할 수있는 저음, 누출이 없으며 코어가없는 고품질 제품을 채택합니다. 전체 스테이션에는 노출 된 도체와 노출 된 전기 장비가 없습니다. 쉘 보호가 우수한 상태에서 우발적 인 감전의 위험이 제거됩니다. 전체 변전소의 소형 레이아웃은 시민 변전소와 비교하여 바닥 면적과 높이를 30% 이상 감소시켜 도시 공간 점령 속도를 줄입니다. 빌딩 블록 모듈화의 설계 개념은 변전소의 모든 장비에 대해 채택되며 공장 생산 및 조립 건설은 각 모듈에 대해 실현됩니다. 현장 토목 공학 워크로드는 기존의 토목 변전소와 비교하여 70%이상 감소되며 장비 설치 워크로드는 80%이상 감소합니다. 장비 동원을위한 도로를 복용 할 필요가 없으며, 건축 중에 먼지와 소음 공해가 없을 것입니다. 껍질은 풀 스테이션 컬러 페인팅, 도시 계획의 조화를 개선하고, 도시 계획의 조화를 개선 할 수 있습니다. 방화벽 기술, 음향 장벽 기술 및 전자기 차폐 기술을 통해 캐비닛은 변전소의 소음을 40 미만으로 감소시키고 도시 환경 평가의 요구 사항을 충족 시키며 주변 주거 지역의 소음 공해를 제거 할 수 있습니다. 변전소의 모듈화로 인해 변위 부지의 문제에 따라 변위가 완전히 획득 될 수 있습니다. 새로운 변전소 구조 모드 인 센터.
빠른 - 3 개월의 공장 생산주기, 1 개월의 현장 건설주기.
소규모 - 작은 면적, 기존 변전소 구조보다 30%-70%더 작습니다.
PRECISE- 쉘은 국제적으로 발전된 6 개의 방지 프로세스를 채택하며,이 과정은 30 년 동안 녹이 없으며 60 년의 서비스 수명이 있습니다. 주요 전기 장비는 우수한 가공 기술과 절묘한 외관 설계를 통해 안전하고 신뢰할 수있는 유지 보수가없는 장비를 채택합니다.
저축 - 표준화 된 설계, 공장 처리 및 조립 유형 건설은 전체 변전소의 포괄적 인 투자의 5%-10%를 절약합니다. 변전소의 소형 레이아웃은 고급 완전 시스템 통합 기술을 채택하여 토지 자원의 30%-70%를 절약합니다.
유연한 - 빌딩 블록 모듈 식 구조는 변전소의 다양한 지리적 위치에 따라 채택하거나 현재 기간의 현재 및 미래 계획에 따라 단계별로 구축 할 수 있습니다. 이동하는 것이 편리합니다. 가장 짧은 시간 내에 다른 곳으로 이동할 수 있습니다.
이 제품은 기존 변전소의 어려운 착륙 문제를 해결하기 위해 도시 중앙 지역에서 사용될 수있을뿐만 아니라 석탄, 석유 및 기타 전통적인 에너지 산업뿐만 아니라 태양 광, 풍력 및 기타 새로운 에너지 산업에서도 널리 사용될 수 있습니다. 동시에, "빌딩 블록 모듈 식"설계, 생산 및 교통 조립 모드를 통해 교외, 원격 산악 지역 및 도로 운송이 불편한 기타 장소에 특히 적합합니다.
캐비닛의 모든 장비는 수분 방지 장비이어야하며 조립식 캐비닛에는 제습 기능이 있어야합니다.
고도 : <1000m
연간 평균 온도 : 23 23
극도의 최대 온도 : 39. 9 ℃
극한 최소 온도 : -8. 6 ℃
평균 연간 강우 : 1300
연간 평균 증발 : /
연간 최대 눈 두께 : /
연간 평균 상대 습도 (%) : ≤75
연간 최대 냉동 토양 깊이 : ≤0. 5m
연간 햇살 시간 : /
연간 평균 뇌우 일 (d) : 37. 6
연간 평균 게일 일 (d) : /
오염 수준 : iv
최대 풍속 : 25. 3m/s
기본 지진 강도 : VI
설치 위치 : 실외
1. 조립식 캐비닛의 내부 공간과 구조는 2 차 장비, 에어컨, 조명, 사전 싸움, 보안, 이미지 및 기타 장비로 구성됩니다. 동시에 장비 운영 및 유지 보수 직원의 작업 요구 사항을 충족해야합니다. 캐비닛의 내부를 점검해야합니다. 장식 재료는 화재 및 방수 재료입니다. 장식 재료와 벌크 헤드 사이에 열 단열재를 첨가하여 햇빛을 차단하고 상자의 열 단열 함수를 보장 할 수 있습니다. 효과적으로 저장하기 위해 캐비닛에 산업용 에어컨 및 배기 시스템이 설치되어 실시간으로 캐비닛의 작동 환경을 조정할 수 있습니다. 현재 무인 모드가 채택되므로 캐비닛에 보안, 이미지, 이미지 모니터링 및 화재 경보 시스템을 설치해야합니다. 배선 배열은 장비의 정상 작동에 따라 올바르게 배열 될 수 있습니다.
2. 조립식 캐비닛 유형 GIS 복합 장치 및 조립식 캐비닛 유형 변전소. 조립식 캐비닛 GIS 복합 장치에는 조립식 상자, 들어오고 나가는 라인 간격 및 단면화 된 측정 및 보호 간격이 포함되며, 들어오는 라인 간격에는 들어오는 라인 간격 및 메인 변압기 간격; 들어오는 라인 간격에는 들어오는 라인 케이블 터미널, 분리기가 포함됩니다.
3. 변압기 I 및 회로 차단기 L : 메인 변압기 간격에는 나가는 케이블 터미널 및 단절 자 LLL이 포함됩니다. 단면화 된 측정 및 보호 간격에는 버스 커플러 단면화 간격과 두 가지 측정 및 보호 간격이 포함됩니다. 버스 커플 단면화 된 간격에는 회로 차단기 LL, 변압기 LL 및 2 개의 단절 자 IV가 포함되며, 측정 및 보호 간격에는 변압기 LLL 및 연결 연결이 포함되며, 단면화 된 측정 및 보호 간격은 두 개의 인접한 그룹 사이에 설정된 라인 간격과 외진 라인 간격이 포함됩니다. 들어오고 나가는 라인 간격, 단면화 된 측정 및 보호 간격 및 버스는 선형 구조를 형성합니다. 들어오는 및 나가는 라인 간격, 단면화 된 측정 및 보호 간격 및 버스는 조립식 상자에 있습니다. 조립식 2 차 복합 장비 캐비닛은 캐비닛 바디, 2 차 장비, 에어컨, 조명, 소방, 보안, 이미지 및 기타 장비로 구성됩니다. 캐비닛의 모든 장비는 공장에서 연결 및 디버깅되어 전체 또는 2 ~ 3 단위로 사이트로 전송됩니다.
