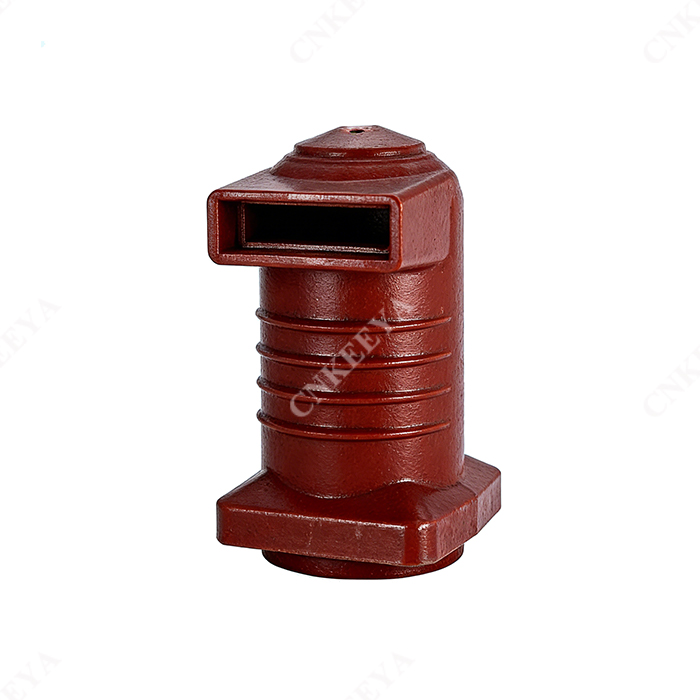

CH3-10Q/150 630~1250A 중간배전반 접점박스

CNKEEYA, CH3-10Q/150 630~1250A 중간 장착 스위치기어 캐비닛의 접촉 상자, 평판이 좋은 공장이자 신뢰할 수 있는 공급업체는 중간 장착 스위치기어 캐비닛 전용으로 설계된 프리미엄급 접촉 상자인 CH3-10Q/150을 선보이게 된 것을 자랑스럽게 생각합니다. CNKEEYA의 첨단 제조 설비로 제작된 핵심 부품인 이 접점 박스(정격 전류 630~1250A, 정격 전압 12kV)는 고성능 에폭시 수지 복합재로 꼼꼼하게 생산되고 최첨단 지능형 생산 공정을 통해 정밀 성형되어 송전 시스템에서 비교할 수 없는 절연 보호와 타협할 수 없는 신뢰성을 제공합니다. 전기 절연, 정적-동적 접점 연결 및 안정적인 전류 전도라는 중요한 기능을 수행하도록 설계된 CH3-10Q/150은 13.2kV에서 부분 방전 수준 3pC 이하, 42kV 상용주파 내전압(1분) 및 75kV 낙뢰 충격 전압을 견디고 습기, 먼지 및 부식제에 저항하는 IP67 보호 등급을 달성하는 등 CNKEEYA의 기술 우수성에 대한 약속을 보여줍니다.

기술 사양

CH3-10Q/150  중간 세트 캐비닛 접촉 상자 시리즈

일반 설명

1. 접촉 상자는 APG 기술을 사용하여 에폭시로 형성되며 다양한 스위치 캐비닛의 절연 절연 및 연결 전환에 사용됩니다.

2. 고도: 1000m 이하

3. 주위 온도: +40°C~10°C

4. 상대 습도는 주변 온도 +20°C에서 95%를 초과해서는 안 됩니다.

5. 접촉 상자의 절연에 심각한 영향을 미칠 수 있는 가스, 물 또는 먼지가 없으며 폭발성 또는 부식성 물질이 없습니다.

6. 접지에 대한 구리 접점은 5분간 42kv의 상용주파 시험전압(실효값)과 75KV의 뇌임펄스 전압(피크값)을 견뎌야 합니다.

7. 정격 전류 조건에서 장시간 사용하는 경우 인출 단자의 온도는 65℃를 초과하지 않아야 합니다.

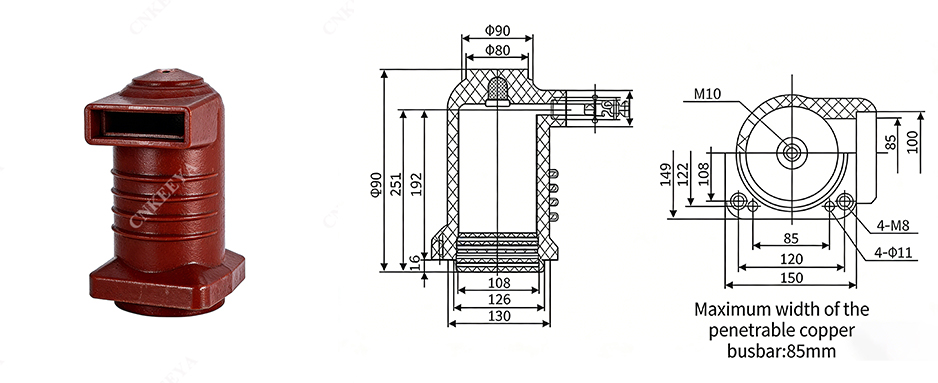

8. 콘택트박스의 외형 및 설치치수는 첨부된 그림을 참조하시기 바랍니다.

사용되는 장면

송배전 시스템

CNKEEYA의 절연 아크 챔버는 630A ~ 1250A 응용 분야에 적합하며 고급 APG 성형 공정을 통해 고급 에폭시 수지로 전문적으로 제조되어 우수한 절연 성능과 뛰어난 기계적 강도를 제공합니다. KYN28 시리즈를 포함한 표준 금속 피복 개폐 장치와 완벽하게 통합되도록 설계된 이 제품은 진공 회로 차단기에 대한 안정적인 아크 억제 및 강력한 절연 보호 기능을 제공하여 전기 개폐 장치 시스템의 안정적이고 안전한 작동을 보장합니다.
